Austausch der Bauraumleuchte

1. Schalten Sie den Drucker aus.
2. Lokalisieren Sie den oben von der Leuchte wegführenden Kabelbaum.
3. Trennen Sie die Leuchte vom Kabelbaum. Drücken Sie hierzu die Kabelbaumklemme
zusammen und ziehen Sie sie gleichzeitig nach unten.
4. Bauen Sie die Leuchte aus. Drehen Sie hierzu mit dem dem Willkommenspaket
beiliegenden
2,8-mm-T-Griff-Schlüssel die drei Befestigungsschrauben (oben, Mitte, unten) heraus.
5. Installieren Sie dann mithilfe der drei Befestigungsschrauben eine Ersatzleuchte. Die
Schrauben dürfen nicht zu fest angezogen werden.
6. Bringen Sie den Kabelbaum wieder an.

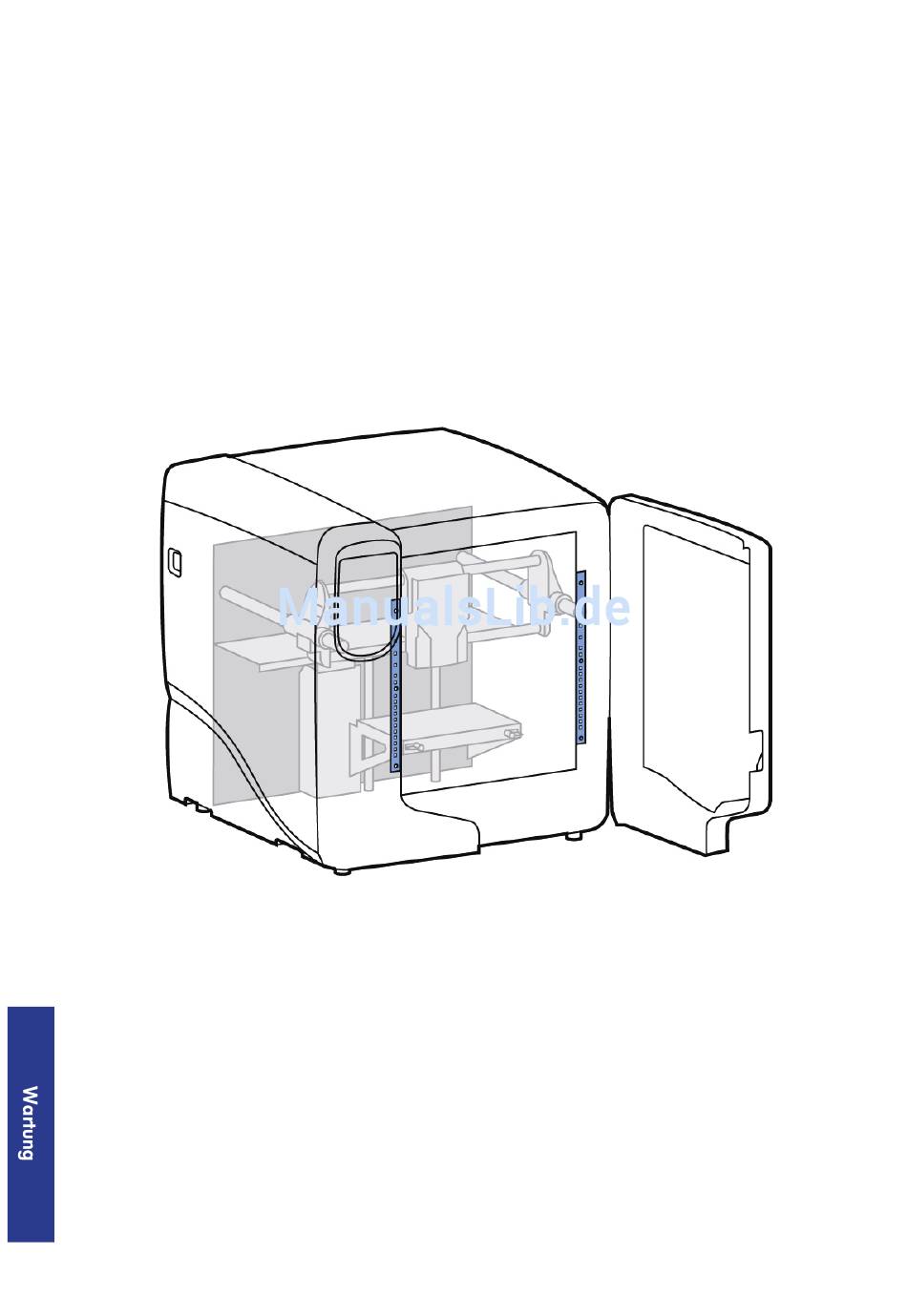

Abbildung 46
48
Positionen der Bauraumleuchten
