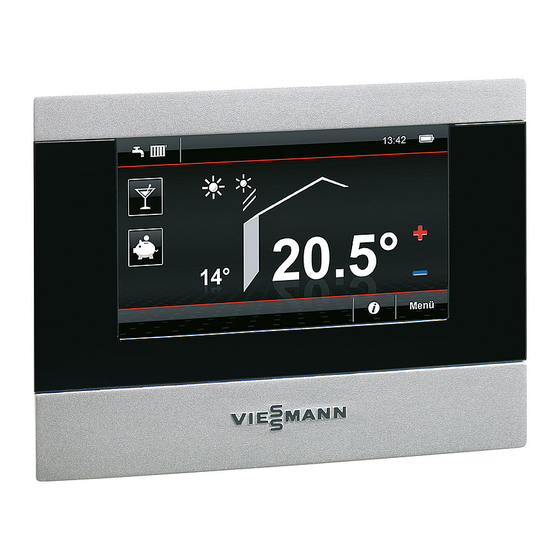

Viessmann Vitotrol 300 RF B Montage- Und Serviceanleitung
Funk-fernbedienung für einen, zwei oder drei heizkreise
Vorschau ausblenden
Andere Handbücher für Vitotrol 300 RF B:
- Montage- und serviceanleitung (32 Seiten) ,
- Montage- und serviceanleitung (20 Seiten) ,
- Montage- und serviceanleitung (28 Seiten)
Inhaltsverzeichnis
Werbung
Quicklinks
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für Viessmann Vitotrol 300 RF B
Inhaltszusammenfassung für Viessmann Vitotrol 300 RF B

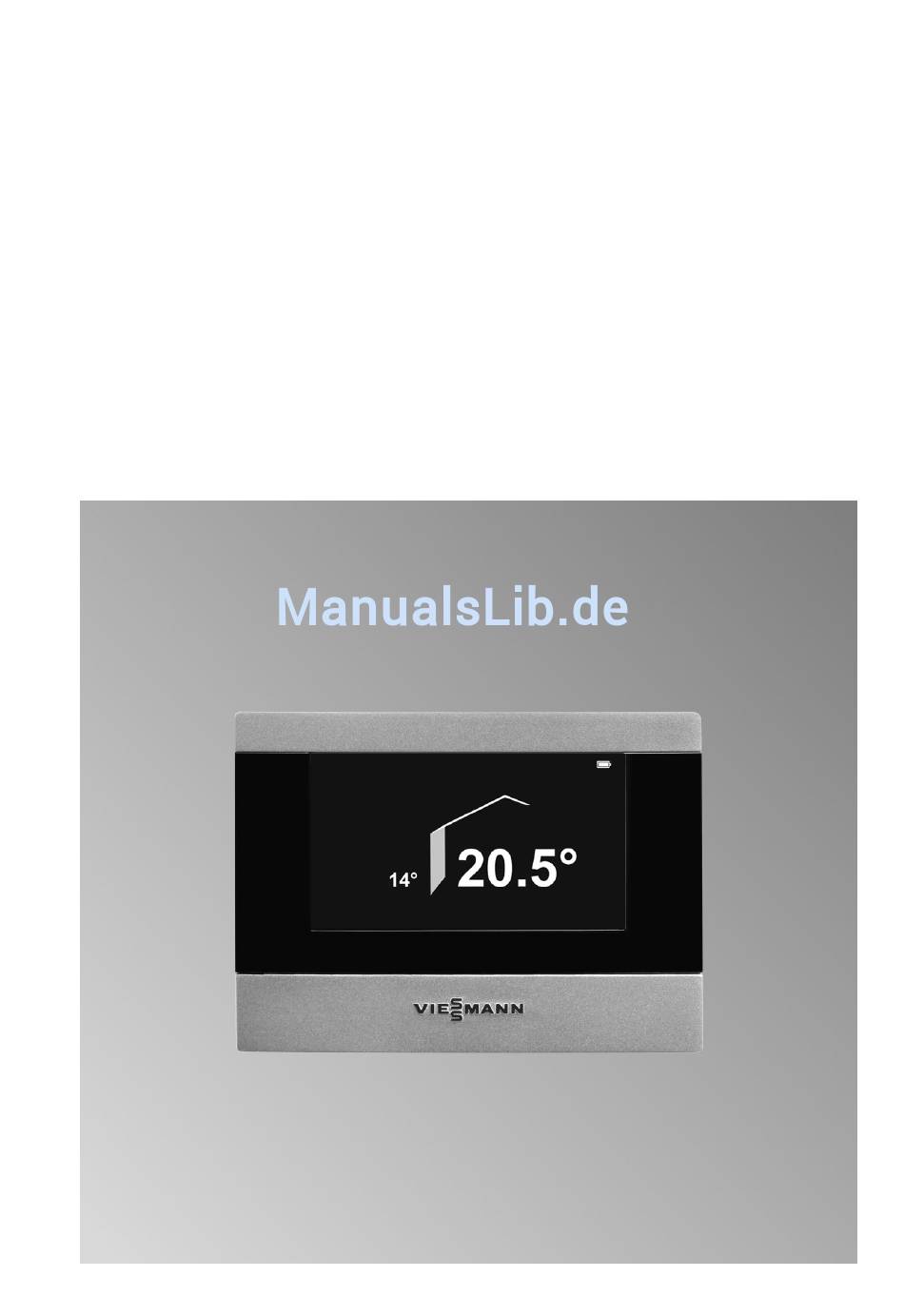

- Seite 1 VIESMANN Montage- und Serviceanleitung für die Fachkraft Vitotrol 300 RF Vitotrol 300 RF B Funk-Fernbedienung für einen, zwei oder drei Heizkreise Gültigkeitshinweise siehe letzte Seite VITOTROL 300 RF VITOTROL 300 RF B Bitte aufbewahren! 5794 386 8/2013...
-
Seite 2: Sicherheitshinweise
Sicherheitshinweise Sicherheitshinweise Bitte befolgen Sie diese Sicherheitshinweise genau, um Gefahren und Schä- den für Menschen und Sachwerte auszuschließen. Erläuterung der Sicherheitshinweise ■ die berufsgenossenschaftlichen Bestimmungen. Gefahr ■ die einschlägigen Sicherheitsbestim- Dieses Zeichen warnt vor Perso- mungen der DIN, EN, DVGW, TRGI, nenschäden. - Seite 3 Sicherheitshinweise Sicherheitshinweise (Fortsetzung) Verhalten bei Abgasgeruch Abluftgeräte Gefahr Bei Betrieb von Geräten mit Abluftfüh- Abgase können zu lebensbedro- rung ins Freie (Dunstabzugshauben, henden Vergiftungen führen. Abluftgeräte, Klimageräte) kann durch ■ Heizungsanlage außer Betrieb die Absaugung ein Unterdruck entste- nehmen. hen. Bei gleichzeitigem Betrieb des ■...
- Seite 4 Gewährleistung ein- können elektronische Baugrup- schränken. pen beschädigt werden. Bei Austausch ausschließlich Vor den Arbeiten geerdete Viessmann Originalteile oder von Objekte, z. B. Heizungs- oder Viessmann freigegebene Ersatz- Wasserrohre berühren, um die teile verwenden. statische Aufladung abzuleiten. Instandsetzungsarbeiten...
-
Seite 5: Inhaltsverzeichnis
Inhaltsverzeichnis Inhaltsverzeichnis Montageanleitung Montagevorbereitung Verwendungshinweis................... Montageort/Aufstellort..................Ausführungen der Vitotrol..................Wandhalter montieren..................Tischständer aufstellen..................13 Serviceanleitung Inbetriebnahme Vitotrol in Betrieb nehmen..................16 Empfangsqualität prüfen..................22 Funkverbindung zu einem späteren Zeitpunkt herstellen........23 Konfiguration nach Inbetriebnahme ändern............23 Konfiguration beenden..................24 Störungsbehebung Störung an der Heizungsanlage................ -
Seite 6: Montagevorbereitung
Montagevorbereitung Verwendungshinweis Vitotrol 300 RF und Vitotrol 300 RF B mit Es können bis zu drei Heizkreise mit integriertem Funk-Sender zum Betrieb einer Vitotrol bedient werden oder es mit der Funk-Basis (Zubehör zu kann für jeden der max. drei Heizkreise... -
Seite 7: Ausführungen Der Vitotrol
Montagevorbereitung Montageort/Aufstellort (Fortsetzung) Funkverbindung Gefahr Montageort/Aufstellort der Vitotrol so Insbesondere Herzschrittma- wählen, dass die Funksignale möglichst cher, Hörhilfen und Defibrillato- senkrecht durch Wände und Decken auf ren können gestört werden durch die Funk-Basis bzw. Vitotronic 200 tref- Funksignale. fen. Falls solche Geräte verwendet Kapitel „Empfangsqualität prüfen“... - Seite 8 Montagevorbereitung Wandhalter montieren (Fortsetzung)
- Seite 9 Montagevorbereitung Wandhalter montieren (Fortsetzung) 230 V~ 230 V/50 Hz GNYE...
- Seite 10 Montagevorbereitung Wandhalter montieren (Fortsetzung) 230 V~ 230 V~...
- Seite 11 Montagevorbereitung Wandhalter montieren (Fortsetzung)
- Seite 12 Montagevorbereitung Wandhalter montieren (Fortsetzung)
-
Seite 13: Tischständer Aufstellen
Montagevorbereitung Wandhalter montieren (Fortsetzung) Der Wandhalter dient als Ladestation für die Akkus. Tischständer aufstellen Der Tischständer kann an jedem Ort mit Stecker-Netzteil in Steckdose stecken. guter Funkverbindung aufgestellt wer- den. - Seite 14 Montagevorbereitung Tischständer aufstellen (Fortsetzung)
- Seite 15 Montagevorbereitung Tischständer aufstellen (Fortsetzung) Der Tischständer dient als Ladestation für die Akkus.
-
Seite 16: Inbetriebnahme
Inbetriebnahme Vitotrol in Betrieb nehmen 1. Mit Funk-Basis oder Funk-Basis B 2. Die Vitotrol in der Nähe der Funk- (nach Arbeitsschritt 3 weiter auf Basis/der Regelung des Wärmeer- Seite 18): zeugers platzieren. Die Funk-Basis über KM-BUS an die Regelung anschließen. 3. - Seite 17 Inbetriebnahme Vitotrol in Betrieb nehmen (Fortsetzung) Hinweis Ggf. müssen die Akkus mit einem han- delsüblichen Ladegerät geladen wer- den.
- Seite 18 Inbetriebnahme Vitotrol in Betrieb nehmen (Fortsetzung) Inbetriebnahme in Verbindung mit Funk-Basis 1. Sprache wählen Sprache wählen Dansk Hinweis Bei Erstinbetriebnahme erscheint Deutsch „Sprache wählen“ in Deutsch. English „RF-Verbindung aktivieren“ erscheint. RF-Verbindung aktivieren 1. Verbindungsaufbau an der Funkbasis bzw. am Bedienteil des Wärmeerzeugers einleiten.
- Seite 19 Inbetriebnahme Vitotrol in Betrieb nehmen (Fortsetzung) 4. 3-stelligen Funk-Schlüssel eingeben. Eingabe Funk-Schlüssel Dieser ist auf der Schutzfolie an der Funk-Schlüssel eingeben und mit OK bestätigen. Vorderseite der Funk-Basis aufge- druckt. ■ 3-stelligen Funk-Schlüssel hier notieren. — — — Falls die Schutzfolie entfernt wurde, den Funk-Schlüssel ver- wenden, der in der Montage- und Serviceanleitung der Funk-Basis...
- Seite 20 Inbetriebnahme Vitotrol in Betrieb nehmen (Fortsetzung) 5. Heizkreise wählen, die von der Heizkreisauswahl Vitotrol bedient werden sollen. Mit Heizkreis 1 „OK“ bestätigen. Initialisierungsbalken läuft (kann ca. Heizkreis 2 ç 5 min dauern). Heizkreis 3 ç Nach erfolgreicher Initialisierung erscheint an der Vitotrol das Basis- Menü...
- Seite 21 Inbetriebnahme Vitotrol in Betrieb nehmen (Fortsetzung) 3. 3-stelligen Funk-Schlüssel eingeben. Eingabe Funk-Schlüssel Der Funk-Schlüssel wird an der Funk-Schlüssel eingeben und mit OK bestätigen. Regelung des Wärmeerzeugers angezeigt. Montage- und Serviceanlei- tung des Wärmeerzeugers, Kapitel „Funk-Zubehör anmel- den“ Hinweis Falls die Anmeldung nicht erfolgreich war: Störung In diesem Fall die Funkverbindung...
-
Seite 22: Empfangsqualität Prüfen
Inbetriebnahme Empfangsqualität prüfen Anzeige der Empfangsqualität im Basis-Menü Mittwoch 25.05.2011 20.5° 14° Heizkreis 1 Menü Hinweis 4. Funk-Schlüssel eingeben (siehe Bei unzureichender Empfangsqualität Seite 19/ 21). Mit „OK“ bestätigen. entweder einen anderen Ort wählen 5. „Feldstärke Teilnehmer“ oder einen Funk-Repeater (Zubehör) einsetzen. -
Seite 23: Funkverbindung Zu Einem Späteren Zeitpunkt Herstellen
Inbetriebnahme Empfangsqualität prüfen (Fortsetzung) Basis-Menü Erweitertes Menü Empfangsqualität Symbol Wert in dBm 0 bis –78 Sehr gut –79 bis –83 –84 bis –87 Noch ausreichend –88 bis –91 Unzureichend –92 bis –∞ Kein Empfang Funkverbindung zu einem späteren Zeitpunkt herstellen Erweitertes Menü... -
Seite 24: Konfiguration Beenden
Inbetriebnahme Konfiguration nach Inbetriebnahme ändern (Fortsetzung) 4. Funk-Schlüssel eingeben (siehe Konfiguration Seite 19/ 21). Mit „OK“ bestätigen. RF-Verbindung aktivieren Heizkreiswahl Feldstärke Teilnehmner 5. „Heizkreiswahl“ 6. Heizkreise wählen, die von der Vitotrol bedient werden sollen. Mit „OK“ bestätigen. 7. Initialisierungsbalken läuft (kann ca. 5 min dauern). -
Seite 25: Störungsbehebung
Störungsbehebung Störung an der Heizungsanlage Störungsursache und -behebung Störung siehe Montage- und Servicean- leitung der jeweiligen Regelung oder des Wärmeerzeugers mit Regelung mit integrierter Funk- schnittstelle Störung der Funkverbindung Störung ■ Zur Störungsbehebung Komponenten abmelden. Montage- und Serviceanlei- tung der Funk-Basis oder des Wärmeerzeugers mit Rege- lung mit integrierter Funk- schnittstelle... -
Seite 26: Technische Daten
Technische Daten Technische Daten Vitotrol mit Tischständer Spannungsversorgung über Stecker-Netzteil 230 V~/5 V− Leistungsaufnahme 2,4 W Akkus NiMH AA HR6 Mignon 2 x 1,2 V–, ≥ 2100 mAh Lebensdauer Akkus ca. 500 Ladezyklen Betriebsdauer mit Akkus ca. 3 h Funkfrequenz 868,3 MHz Funkreichweite siehe Planungsanleitung „Funk-... -
Seite 27: Einzelteilliste
Einzelteilliste Vitotrol mit Tischständer Folgende Angaben sind erforderlich: Einzelteile ■ Herstell-Nr. (siehe Typenschild) 0001 Bedienteil ■ Positionsnummer des Einzelteils (aus 0002 Tischständer dieser Einzelteilliste) 0003 USB-Leitung, ca. 2 m lang 0004 Stecker-Netzteil Handelsübliche Teile sind im örtlichen 0005 Montage- und Serviceanleitung Fachhandel erhältlich. -
Seite 28: Vitotrol Mit Wandhalter
Einzelteilliste Vitotrol mit Wandhalter Folgende Angaben sind erforderlich: Einzelteile ■ Herstell-Nr. (siehe Typenschild) 0001 Bedienteil ■ Positionsnummer des Einzelteils (aus 0002 Wandhalter dieser Einzelteilliste) 0003 Netzteil 0005 Montage- und Serviceanleitung Handelsübliche Teile sind im örtlichen 0006 Bedienungsanleitung Fachhandel erhältlich. 0002 0001 0005 0006... -
Seite 29: Konformitätserklärung
Konformitätserklärung Konformitätserklärung Wir, die Viessmann Werke GmbH & Co KG, D-35107 Allendorf, erklären in alleiniger Verantwortung, dass die Produkte Vitotrol 300 RF und Vitotrol 300 RF B mit fol- genden Normen übereinstimmen: EN 55014-1 EN 60730-1 EN 55014-2 EN 60730-2-9... -
Seite 32: Gültigkeitshinweis
Gültigkeitshinweis Herstell-Nr.: 7501915 7501916 7537177 7537178 Viessmann Werke GmbH & Co KG D-35107 Allendorf Telefon: +49 64 52 70-0 Telefax: +49 64 52 70-27 80 www.viessmann.de...
