Vor dem Anschluß, Betrieb oder der Einstellung dieses Gerätes lesen Sie bitte diese Bedienungsanleitung
vollständig durch. Diese Anleitung als Referenz gut aufbewahren.
Deutsch

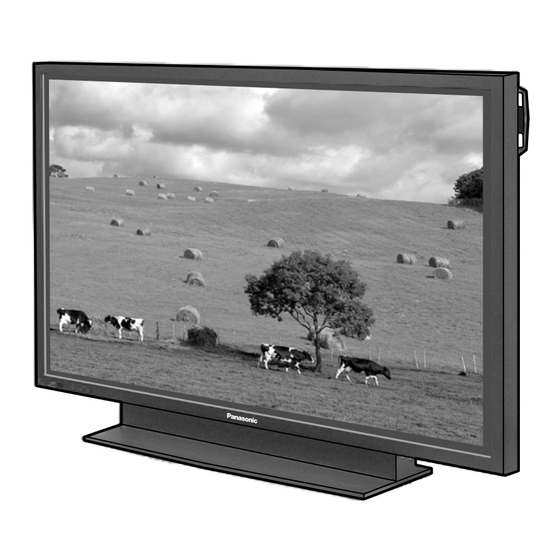

Hochauflösendes Plasmadisplay
Bedienungsanleitung
PLASMA DISPLAY
TH-50PHW3
TH-50PHD3
Modell-Nummer
®
TQBC0245
Werbung
Inhaltsverzeichnis
Fehlerbehebung
Verwandte Anleitungen für Panasonic TH-50PHW3
Inhaltszusammenfassung für Panasonic TH-50PHW3
- Seite 1 ® Hochauflösendes Plasmadisplay Bedienungsanleitung PLASMA DISPLAY TH-50PHW3 – TH-50PHD3 INPU R - STAN ER ON G POW Modell-Nummer Vor dem Anschluß, Betrieb oder der Einstellung dieses Gerätes lesen Sie bitte diese Bedienungsanleitung vollständig durch. Diese Anleitung als Referenz gut aufbewahren.
- Seite 2 Lieber Panasonic-Kunde Wir möchten uns gerne für Ihre Wahl eines Panasonic-Gerätes bedanken und hoffen sehr, daß Ihnen das neue Hochauflösendes Plasmadisplay über lange Jahre viel Freude bereitet. Lesen Sie bitte die Bedienungsanleitung durch, bevor Sie irgendwelche Einstellungen vornehmen und um einen optimalen Betrieb sicherzustellen. Bewahren Sie diese Bedienungsanleitung zum späteren Nachschlagen zusammen mit der Quittung auf und notieren Sie sich die Modell-und...
-
Seite 3: Inhaltsverzeichnis
Anschlüsse von VCR und DVD(SetTopBox) im RGB- Einstellung spezieller Videosignale (3D Y/C-Filter) ..30 Betrieb mit Scart ............15 Farbsystem/Panasonic Auto ........31 Anschlüsse an die TUNER-Eingangsbuchse ... 15 Sync-Signal .............. 32 Anschluß eines PC's an die PC IN-Buchse ..... 16 Fangbereich ............. -
Seite 4: Wichtige Hinweise Zur Sicherheit
Wichtige Hinweise zur Sicherheit WARNUNG: Zur Vermeidung von Beschädigungen, die einen Brandausbruch oder einen elektrischen Schlag auslösen können, darf dieses Gerät keinem Regen oder hoher Luftfeuchtigkeit ausgesetzt werden. Keine Behälter mit Wasser (Blumenvase, Becher, Kosmetik usw.) auf das Gerät stellen (einschließlich der Regale usw. -
Seite 5: Sicherheitsmaßnahmen
Schlages vorhanden ist. Die Abdeckung darf nicht abgenommen und es dürfen keine Änderungen vorgenommen werden. • Im lnneren ist Hochspannung vorhanden, deshalb ist die Gefahr eines elektrischen Schlages vorhanden. Wenden Sie sich für alle Kontrollen, Einstellungen und Reparaturen an lhren örtlichen Panasonic-Händler. -
Seite 6: Bei Auftretenden Störungen
Bei fortgesetztem Betrieb unter solchen Bedingungen kann ein Brand oder ein elektrischer Schlag verursacht werden. Kontrollieren Sie, ob kein Rauch mehr austritt und wenden Sie sich an lhren örtlichen Panasonic- Händler, um die notwendigen Reparaturen ausführen zu lassen. Versuchen Sie nie selbst am hochauflösendem Plasmadisplay irgendwelche Reparaturen vorzunehmen. -
Seite 7: Reinigung Und Wartung
Sicherheitsmaßnahmen Reinigung und Wartung Der Bildschirm ist speziell behandelt. Verwenden Sie deshalb zum Reinigen nur das mitgelieferte Tuch oder ein weiches fusselfreies Tuch. • Bei starker Verschmutzung müssen Sie den Bildschirm mit einem weichen fusselfreien Tuch, das mit reinem Wasser oder mit einer stark verdünnten, neutralen Reinigungsmittellösung angefeuchtet ist, gleichmäßig abwischen und mit einem weiche n, trockenem Tuch trocken reiben. -
Seite 8: Zubehör
PLASMA DISPLAY Garantieschein RCA-BNC-Adapter (für TH-50PHW3) (für TH-50PHW3) Sonderzubehör • Lautsprecher • Sockel • Wandständer • Mobiler Ständer TY-SP50PH3W (für TH-50PHW3) TY-ST42PT3-S (für TH-50PHW3) TY-ST42PW1 TY-ST42PF3 TY-SP50PHD3W (für TH-50PHD3) TY-ST42PT3-K (für TH-50PHD3) • Wandhängehalterung • Wandhängehalterung • Deckeneinheit (vertikal) (schräg) -
Seite 9: Fernbedienungsbatterien
Fernbedienungsbatterien Zwei Batterien der Größe R6 sind 2. Die Batterien wie gezeigt im 3. Die Abdeckung wieder aufsetzen notwendig 1. Die Fernbedienung mit der Batteriefach einlegen. und bis zum Einrasten Oberseite nach unten legen. Auf (Die Polarität + oder – muß den einschieben. -
Seite 10: Grundbedienungselemente
Grundbedienungselemente – INPUT R - STANDBY G POWER ON TH-50PHW3 Haupt-Ein/Ausschalttaste Lautstärke-Einstellung INPUT-Taste Mit der Taste “+” können Sie den Netzanzeige (Umschaltung zwischen Lautstärkepegel erhöhen, mit der Die Netzanseige lehchtet. AV(S-Video)/Component, Taste “–” können Sie den • Ausgeschaltet..Anzeige leuchtet nicht RGB/PC-Betriebsart) Lautstärkepegel vermindern. - Seite 11 Raumklangtaste INPUT-Taste (Siehe Seite 27) (Umschaltung AV(S-Video)/Component, RGB/PC-Betriebsart) Drücken Sie die INPUT-Taste, um den Signaleingang AV(S-Video)/Component, RGB/PC-Betriebsart) einzustellen. (Siehe Seite 19) Tonabschalttaste (Siehe Seite 26) INPUT Lautstärkeeinstellung Mit der Taste “+” können Sie den SURROUND Lautstärkepegel erhöhen, mit der Taste “–” können Sie den Lautstärkepegel vermindern.
-
Seite 12: Anschlüsse
Anschlüsse Beim Anschluss der Lautsprecher ist sicherzustellen, daß nur die als Sonderzubehör erhältlichen Lautsprecher verwendet werden. Siehe die Installations-Anleitung der Lautsprecher für Hinweise zur Installation der Lautsprecher. Lautsprecher (Sonderzubehör) Lautsprecher- Lautsprecher-Buchse (L) Buchse (R) – Kabelbänder Lockere Kabel mit den Bändern zusammenbinden. To tighten: To loosen: Festziehen:... -
Seite 13: Anschlüsse An Die Av-Eingangsbuchsen
Anschlüsse Anschlüsse an die AV-Eingangsbuchsen Y/C-Signalanschluß Beispiel: Beim Anschluss an einen S-Videorecorder: (S-VIDEO-Videorecorder) Audio Video S-Video AUDIO VIDEO S-VIDEO AV IN 4polige Y/C-Videobuchse Videoeingang an Luminanz Masse Chrominanz Masse der S-VIDEO-Buchse VIDEO AUDIO Luminanz Eingang Chrominanz Eingang 2 RCA-Audiokabel Audioeingang an den L/R-Buchsen Videosignalanschluss (DVD/Satellitenempfänger) (Videorecorder) -
Seite 14: Anschlüsse An Die Component/Rgb-Eingangsbuchsen
Anschlüsse Anschlüsse an die COMPONENT/RGB-Eingangsbuchsen Componentensignalanschluss (Y, P DVD-Spieler AUDIO Audio DVD (Y,P ) OUT COMPONENT/RGB IN RCA-BNC- Adapter Y, P 3 RCA- Videokabel AUDIO 2 RCA-Audiokabel Audioeingang an den L/R-Buchsen Hinweis: (1) Ändern Sie die Einstellung “COMPONENT/RGB IN” im Menü “Installation auf “Y/PB/PR”. (Siehe Seite 30, 32) (2) Die in den Abbildungen gezeigten zusätzlichen Geräte und Kabel sind nicht im Lieferumfang eingeschlossen. -
Seite 15: Anschlüsse Von Vcr Und Dvd(Settopbox) Im Rgb-Betrieb Mit Scart
Anschlüsse Anschlüsse von VCR und DVD(SetTopBox) im RGB-Betrieb mit Scart AUDIO VIDEO (DVD) (VCR) AV IN COMPONENT/RGB IN TV out Hinweis: VCR ausgeschaltet: Die Wiedergabe des DVD-Players erfolgt im RGB-Betrieb. Das Plasmagerät muss auf den RGB- Anschluss gestellt werden. VCR eingeschaltet: Das Plasmagerät muss auf den Component-Anschluss gestellt werden. Anschlüsse an die TUNER-Eingangsbuchse Die TUNER-Eingangsbuchse ist für die Verwendung von zukünftigen, externen, kompatiblen Geräten vorgesehen. -
Seite 16: Anschluß Eines Pc's An Die Pc In-Buchse
Anschlüsse Anschluß eines PC an die PC IN-Buchse Computer AUDIO PC IN POWER INPUT – R - STANDBY G POWER ON Adapterstecker (falls notwendig) D-Sub, 15polig PC-Kabel Audio 3 mm-Stereostecker Ein für die Audioausgangsbuchse des Computer passendes Kabel verwenden. Hinweis: (1) Computersignale mit einer Horizontalabtastfrequenz von 15,5 bis 110 kHz und einer Vertikalabtastfrequenz von 48 bis 120 Hz lassen sich verwenden. -
Seite 17: Anschluss An Die Serial-Buchse
- oder RGB-Signal verarbeitet) Hinweis: Bei Übertragung mehrerer Befehle müssen Sie Bildschirmbetriebsart (Umschaltung) keine zuerst auf eine Reaktion dieses Gerätes auf den NORM ersten Befehls warten, bevor der nächste Befehl Zoom1 ZOOM übertragen wird. 16:9 FULL Aspekt JUST Panasonic Auto SELF... -
Seite 18: Ein- Und Ausschalten Und Eingangssignalwahl
Anzeige zur Wahl der Bildschirmsprache angezeigt. Vom zweiten Einschalten an kann die Anzeige zur R - STANDBY G POWER ON Wahl der Bildschirmsprache mit dem Einstellungs- TH-50PHW3 Menü durchgeführt werden. (Siehe Seite 21) Die gewünschte Sprache mit den - und -Tasten Fernbedienungs- Netzanzeige wählen und die Speicher-Taste... -
Seite 19: Wahl Des Eingangssignals
Ein- und Ausschalten und Eingangssignalwahl Wahl des Eingangssignals INPUT Die INPUT-Taste zur Wahl des Eingangsvideosignals von Geräten drücken, z.B. von einem Viodeorecorder, der an das Hochauflösendes Plasmadisplay angeschlossen ist. Das Eingangssignal ändert sich folgendermaßen: Für Component-INPUT (siehe Seite 30) INPUT —... -
Seite 20: Menü-Anzeige Auf Dem Bildschirm Mit Der Fernbedienung
Menü-Anzeige auf dem Bildschirm mit der Fernbedienung Zum Menü für “Bild”-Einstellung (siehe Seite 28) Für Modell Nr. TH-50PHD3 Für Modell Nr. TH-50PHW3 INPUT SURROUND Zum Menü für “Weitere Einstell.” unter Bild- Einstellung (siehe Seite PICTURE SOUND SET UP PICTURE POS. /SIZE... -
Seite 21: Wahl Der Menüsprache Für Die Bildschirmanzeige
Menü-Anzeige auf dem Bildschirm mit der Fernbedienung Zum Einstellungsmenü für “Ton” (siehe Seite 26) Zum “Signal”-Menü für “AV” (siehe Seite 31) Zum “Signal”-Menü für "Component” (siehe Seite 32) (Für TH-50PHD3) Zur Wahl von “Signal” drücken. Zum “Installation”-Menü Zum “Signal”-Menü für “RGB” (siehe Seite 30) (siehe Seite 32) Zur Anzeige des... -
Seite 22: Aspekt-Betrieb
ASPECT ASPECT-Taste Die Aspekt-Betriebsart ändert sich jedesmal beim Drücken der ASPECT-Taste. INPUT Panasonic Auto Aspekt SURROUND Hinweis (1) Während der RGB- und PC-Eingangs-Betriebsart kann nur zwischen “4:3” und “16:9” umgeschaltet werden. (2) Für den Signaleingang 525p (480p) in der "Component”- Eingangssignal-Betriebsart kann nur zwischen “Zoom"... - Seite 23 Panasonic For an elongated image Image is expanded Für ein gedehntes Bild Bild ist erweitert Die “Panasonic Auto”-Betriebsart ist für die Auto automatische Einstellung des Aspekt-Verhältnisses Ändert sich entsprechend vorgesehen und kann gemischte Programme mit 16:9 mit den Einstellungen der und 4:3 verarbeiten.
-
Seite 24: Einstellung Von Bild-Lage/Größe
Einstellung von Bild–Lage/Größe Einstellung des Bildschirms ASPECT Die Taste zur Wahl der Betriebsart zur Bildschirm-Einstellung drücken (siehe nächste Seite). INPUT SURROUND PICTURE POS. /SIZE Die Taste zur Anzeige des “Bild Lage/ Größe”-Menüs drücken. Die Taste zur Wahl von “H-Lage/H- Größe/V-Lage/V-Größe/Clock Phase” drücken. - Seite 25 Einstellung von Bild–Lage/Größe Wenn die Position Links-Taste “ ” gedrückt Wenn die Position Rechts-Taste “ ” gedrückt wird wird H-Lage Wenn die Position Links-Taste “ ” gedrückt Wenn die Position Rechts-Taste “ ” gedrückt wird wird H-Größe Wenn die Position Links-Taste “ ” gedrückt Wenn die Position Rechts-Taste “...
-
Seite 26: Toneinstellungen
Toneinstellungen Die SOUND-Taste zur Anzeige des “Ton”-Menüs drücken. Die einzelnen einzustellenden Punkte wählen. INPUT Mit diesen Tasten die einzustellenden Menüs SURROUND wählen. Den gewünschten Lautstärkepegel durch Drücken der Tasten einstellen. PICTURE SOUND SET UP PICTURE POS. /SIZE ASPECT Bass Einstellung der tiefen Töne Regelt automatisch Höhen den Lautstärkepegel... -
Seite 27: Raumklang-Regelung
Raumklang-Regelung SURROUND SURROUND-Taste Die Vorteile des Raumklangs sind groß. Man kann sich von allen Seiten mit einem Raumklang umgeben, wie in einer Konzerthalle oder einem Kino. Die Raumklang-Einstellungen werden jedesmal beim Drücken der SURROUND-Taste ein- bzw. ausgeschaltet. INPUT SURROUND PICTURE SOUND SET UP PICTURE... -
Seite 28: Bild-Einstellungen
Bild-Einstellungen PICTURE Diese Taste zur Anzeige des “Bild”-Menüs drücken. Die einzelnen einzustellenden Punkte wählen. Diese Tasten zur Wahl des einzustellenden Menüs drücken. Das Bild hinter dem Menü durch Drücken der Tasten einstellen. Die linke oder rechte Pfeiltaste zum Umschalten der Betriebsarten drücken. Normal Für eine Wiedergabe bei Standard- Umgebung (Abendbeleuchtung). -
Seite 29: Weitere Einstellungen (Nur Modell Th-50Phd3)
Bild-Einstellungen Hinweis: Gegenstand Effekt Einstellungen (1) Die Einstellungen für ‘Farbe’, Wahl der richtigen Helligkeit und ‘Farbton’ und ‘Schärfe’ können nicht Kontrast Dichte für den Raum. in der ‘RGB’- und ‘PC’-Betriebsart Weniger Mehr eingestellt werden. Einstellung für die bessere Wiedergabe von dunkleren (2) In jedem Bildmenü... -
Seite 30: Einstellung Der Eingangssignale
Einstellung der Eingangssignale Wahl von Component/RGB IN Signalen Einstellung auf die Signale Component/RGB. Y-, PB-, PR-Signale “Component” R-, G-, B-, HD-, HV-Signale “RGB” SET UP Die Taste zur Anzeige des “Installation”- Menüs drücken. Diese Tasten zur Wahl von “Wahl von Component/RGB IN”... -
Seite 31: Farbsystem/Panasonic Auto
Bei Einstellung auf “Auto” wird das Farbsystem automatisch eingestellt. Panasonic Einstellung auf “4:3” zur Wiedergabe von 4:3-Bildern mit Auto (4:3) ungeändertem Format, wenn Panasonic Auto gewählt ist. Wenn die 4:3-Bilder im “Aspekt”-Format wiedergegeben werden sollen, sollte “Aspekt” eingestellt werden. -
Seite 32: Sync-Signal
Einstellung der Eingangssignale (für TH-50PHD3) “Signal” aus dem “Installation”-Menü während der RGB- oder PC- Eingangssignal-Betriebsart wählen. Diese Tasten zur Wahl der einzelnen Punkte drücken. Diese Tasten zum Einstellen drücken. Die folgenden Bedienschritte sind für Signal [RGB] und Signal [PC] gleich. Sync-Signal Einstellung des RGB-Sync-Signals Sicherstellen, daß... -
Seite 33: Fehlersuche
Fehlersuche Stellen Sie die Störungsursache anhand einiger einfacher Prüfungen fest, bevor Sie einen Kundendienst anrufen. Störung Prüfungen Bild Elektrische Geräte Automobile, Motorräder Fluoreszenzröhren Bildstörungen Tonstörungen Lautstärkepegel (Kontrollieren, ob die Tonabschaltfunktion mit der Fernbedienung eingeschaltet wurde.) Normales Bild Kein Ton Nicht an einer Netzsteckdose angeschlossen Netzschalter nicht eingeschaltet. -
Seite 34: Technische Daten
Technische Daten TH-50PHW3 TH-50PHD3 Netzspannung 220 – 240 V, 50/60 Hz Leistungsaufnahme Normalbetrieb 530 W Betriebsbereitschaft 3,0 W Ausgeschalteter Zustand 1,4 W Plasmadisplay Wechselstromsteuerung 50", Seitenverhältnis 16:9 3000 : 1 Kontrast Candela/m (Nur Panel) 500 (Als Einheit) 300 1106 mm (B) × 622 mm (H) × 1269 mm Diagonale Bildschirmgröße... - Seite 35 Technische Daten TH-50PHW3 TH-50PHD3 Sonderzubehör Lautsprecher TY-SP50PH3W TY-SP50PHD3W Sockel TY-ST42PT3-S TY-ST42PT3-K Wandständer TY-ST42PW1 Mobiler Ständer TY-ST42PF3 Wandhängehalterung TY-WK42PV1 (vertikal) Wandhängehalterung TY-WK42PR1 (schräg) Deckeneinheit TY-CE42PS1 Abdeckung des Anschlusses – TY-UPS200 auf der Ruckseite 1210 mm × 724 mm × 98 mm Abmessungen (B ×...
- Seite 36 Modell- und Seriennummer Die Modellnummer und die Seriennummer sind auf der hinteren Abdeckung angegeben. Tragen Sie die Seriennummer in den nachstehenden Freiraum ein und bewahren Sie die Anleitung zusammen mit der Einkaufsquittung für den Fall eines Diebstahls oder Verlusts oder falls Sie eine Garantieleistung in Anspruch nehmen wollen sorgfältig auf. Modellnummer Seriennumer Matsushita Electric Industrial Co., Ltd.
