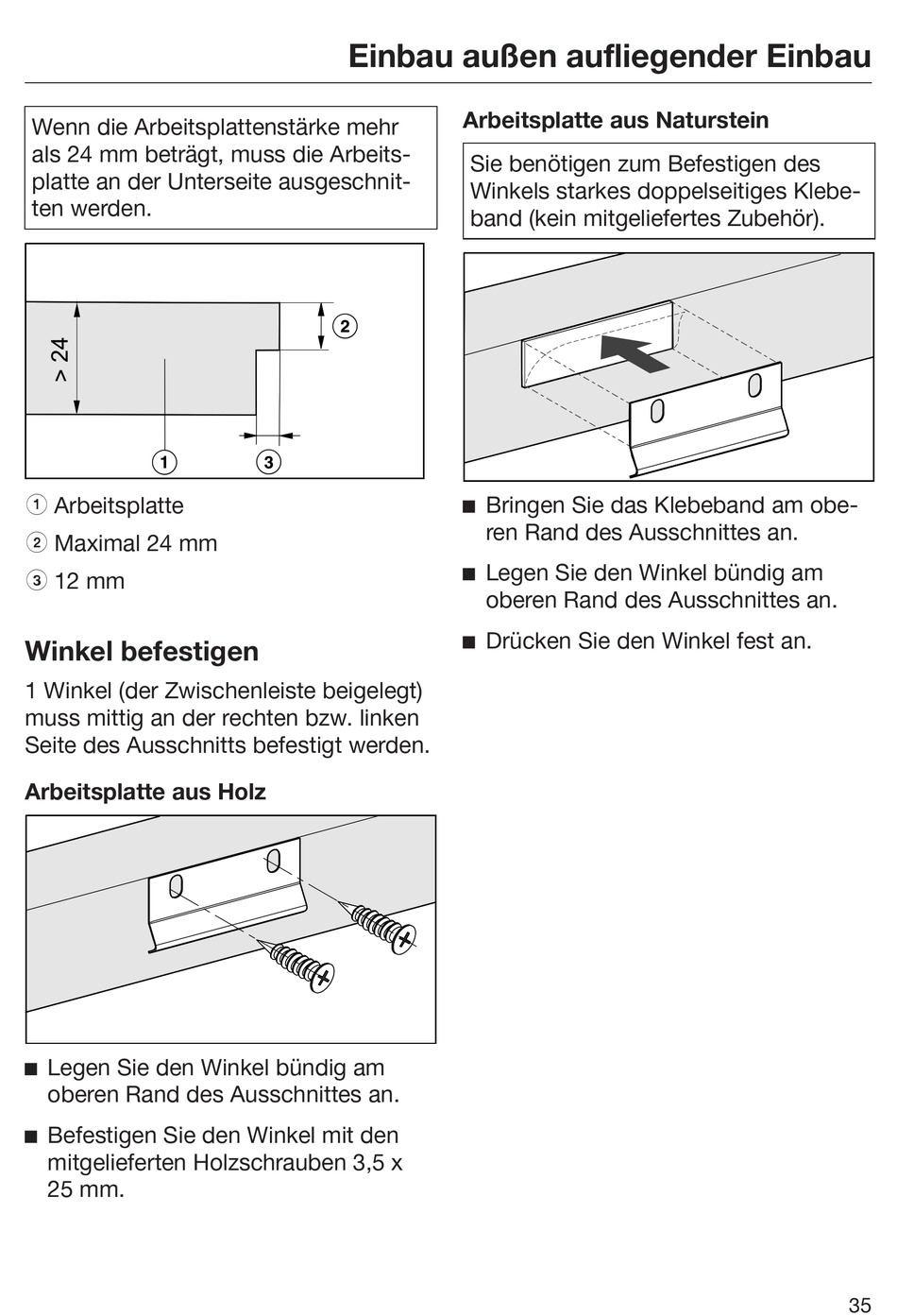

Einbau Außen Aufliegender Einbau - Miele CSDA 7000 FL Gebrauchs- Und Montageanweisung

Wenn die Arbeitsplattenstärke mehr
als 24 mm beträgt, muss die Arbeits-
platte an der Unterseite ausgeschnit-
ten werden.
a Arbeitsplatte
b Maximal 24 mm
c 12 mm
Winkel befestigen
1 Winkel (der Zwischenleiste beigelegt)
muss mittig an der rechten bzw. linken
Seite des Ausschnitts befestigt werden.
Arbeitsplatte aus Holz
 Legen Sie den Winkel bündig am
oberen Rand des Ausschnittes an.
 Befestigen Sie den Winkel mit den
mitgelieferten Holzschrauben 3,5 x
25 mm.
Einbau außen aufliegender Einbau
Arbeitsplatte aus Naturstein
Sie benötigen zum Befestigen des
Winkels starkes doppelseitiges Klebe-
band (kein mitgeliefertes Zubehör).
 Bringen Sie das Klebeband am obe-
ren Rand des Ausschnittes an.
 Legen Sie den Winkel bündig am
oberen Rand des Ausschnittes an.
 Drücken Sie den Winkel fest an.
35
