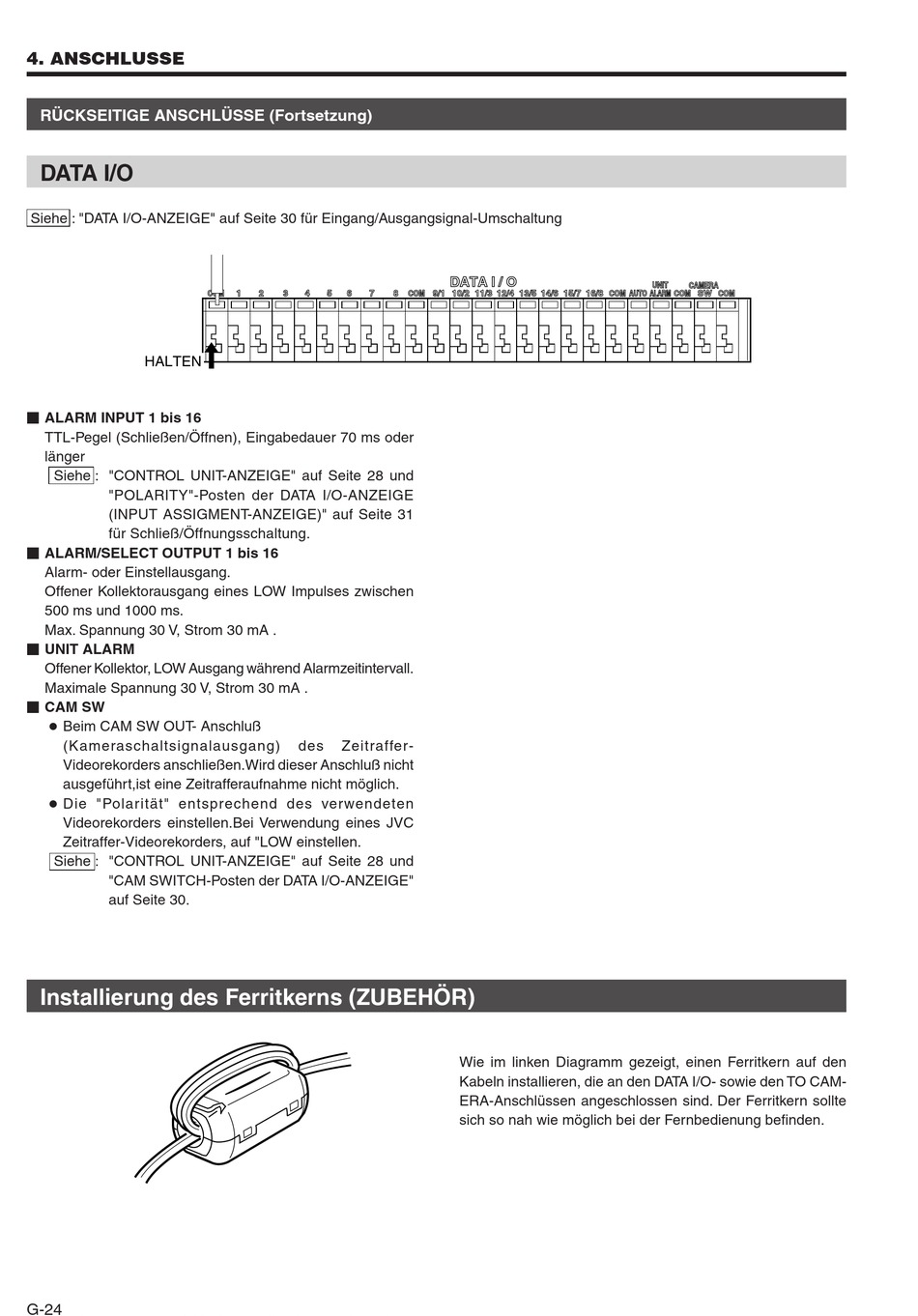

4. ANSCHLUSSE
RÜCKSEITIGE ANSCHLÜSSE (Fortsetzung)
DATA I/O
Siehe : "DATA I/O-ANZEIGE" auf Seite 30 für Eingang/Ausgangsignal-Umschaltung
HALTEN
ALARM INPUT 1 bis 16
TTL-Pegel (Schließen/Öffnen), Eingabedauer 70 ms oder
länger
Siehe : "CONTROL UNIT-ANZEIGE" auf Seite 28 und
"POLARITY"-Posten der DATA I/O-ANZEIGE
(INPUT ASSIGMENT-ANZEIGE)" auf Seite 31
für Schließ/Öffnungsschaltung.
ALARM/SELECT OUTPUT 1 bis 16
Alarm- oder Einstellausgang.
Offener Kollektorausgang eines LOW Impulses zwischen
500 ms und 1000 ms.
Max. Spannung 30 V, Strom 30 mA .
UNIT ALARM
Offener Kollektor, LOW Ausgang während Alarmzeitintervall.
Maximale Spannung 30 V, Strom 30 mA .
CAM SW
● Beim CAM SW OUT- Anschluß
(Kameraschaltsignalausgang)
Videorekorders anschließen.Wird dieser Anschluß nicht
ausgeführt,ist eine Zeitrafferaufnahme nicht möglich.
● Die "Polarität" entsprechend des verwendeten
Videorekorders einstellen.Bei Verwendung eines JVC
Zeitraffer-Videorekorders, auf "LOW einstellen.
Siehe : "CONTROL UNIT-ANZEIGE" auf Seite 28 und
"CAM SWITCH-Posten der DATA I/O-ANZEIGE"
auf Seite 30.
Installierung des Ferritkerns (ZUBEHÖR)
G-24
COM 1 2 3 4 5 6 7
des Zeitraffer-
DATA I / O
8 COM 9/1 10/2 11/3 12/4 13/5 14/6 15/7 16/8 COM
Wie im linken Diagramm gezeigt, einen Ferritkern auf den
Kabeln installieren, die an den DATA I/O- sowie den TO CAM-
ERA-Anschlüssen angeschlossen sind. Der Ferritkern sollte
sich so nah wie möglich bei der Fernbedienung befinden.
UNIT
CAMERA
AUTO ALARM ALARM COM SW COM
