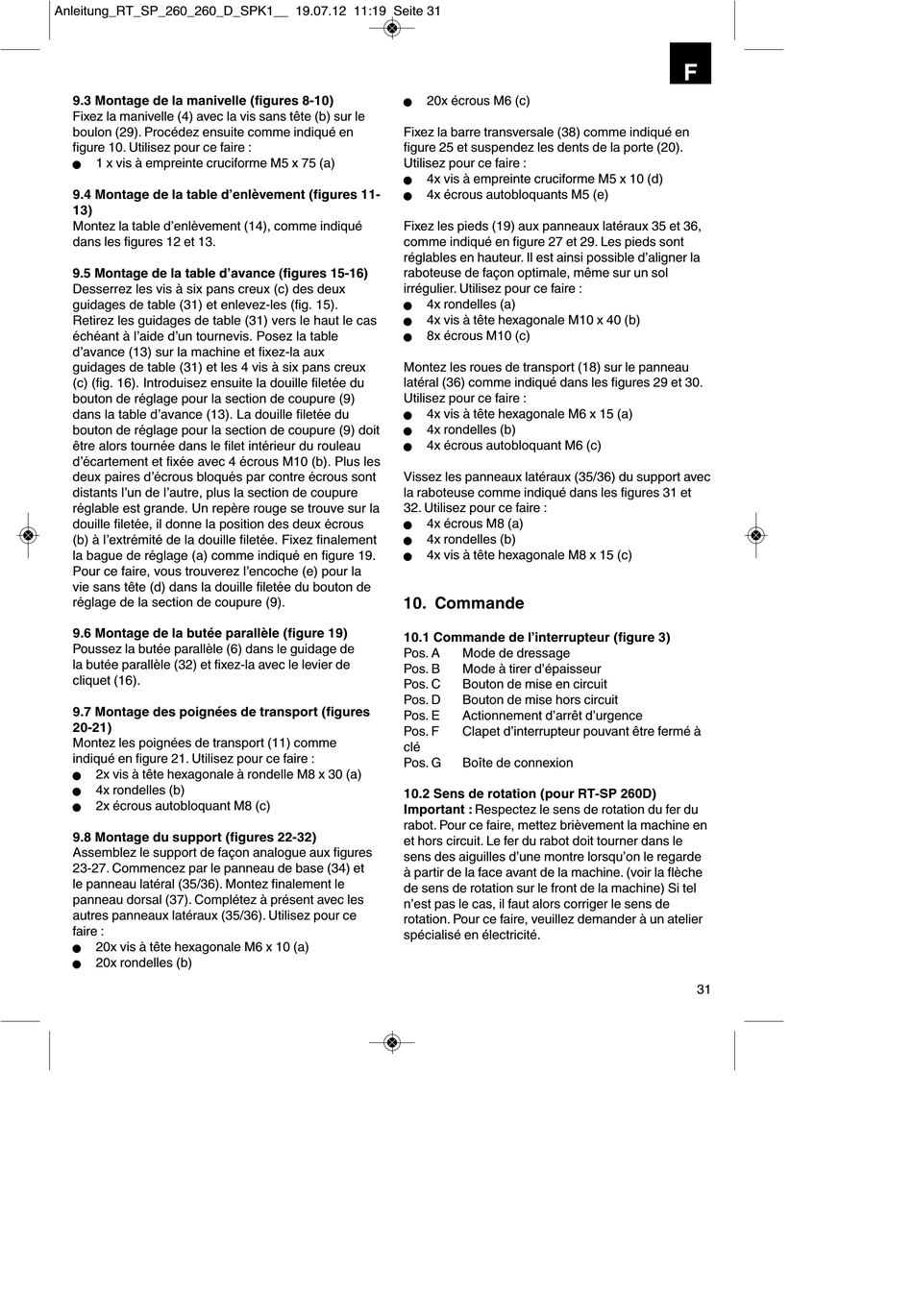

9.3 Montage de la manivelle (figures 8-10)
Fixez la manivelle (4) avec la vis sans tête (b) sur le
boulon (29). Procédez ensuite comme indiqué en
figure 10. Utilisez pour ce faire :
1 x vis à empreinte cruciforme M5 x 75 (a)
n
9.4 Montage de la table d'enlèvement (figures 11-
13)
Montez la table d'enlèvement (14), comme indiqué
dans les figures 12 et 13.
9.5 Montage de la table dʼavance (figures 15-16)
Desserrez les vis à six pans creux (c) des deux
guidages de table (31) et enlevez-les (fig. 15).
Retirez les guidages de table (31) vers le haut le cas
échéant à lʼaide dʼun tournevis. Posez la table
dʼavance (13) sur la machine et fixez-la aux
guidages de table (31) et les 4 vis à six pans creux
(c) (fig. 16). Introduisez ensuite la douille filetée du
bouton de réglage pour la section de coupure (9)
dans la table dʼavance (13). La douille filetée du
bouton de réglage pour la section de coupure (9) doit
être alors tournée dans le filet intérieur du rouleau
dʼécartement et fixée avec 4 écrous M10 (b). Plus les
deux paires dʼécrous bloqués par contre écrous sont
distants lʼun de lʼautre, plus la section de coupure
réglable est grande. Un repère rouge se trouve sur la
douille filetée, il donne la position des deux écrous
(b) à lʼextrémité de la douille filetée. Fixez finalement
la bague de réglage (a) comme indiqué en figure 19.
Pour ce faire, vous trouverez lʼencoche (e) pour la
vie sans tête (d) dans la douille filetée du bouton de
réglage de la section de coupure (9).
9.6 Montage de la butée parallèle (figure 19)
Poussez la butée parallèle (6) dans le guidage de
la butée parallèle (32) et fixez-la avec le levier de
cliquet (16).
9.7 Montage des poignées de transport (figures
20-21)
Montez les poignées de transport (11) comme
indiqué en figure 21. Utilisez pour ce faire :
2x vis à tête hexagonale à rondelle M8 x 30 (a)
n
4x rondelles (b)
n
2x écrous autobloquant M8 (c)
n
9.8 Montage du support (figures 22-32)
Assemblez le support de façon analogue aux figures
23-27. Commencez par le panneau de base (34) et
le panneau latéral (35/36). Montez finalement le
panneau dorsal (37). Complétez à présent avec les
autres panneaux latéraux (35/36). Utilisez pour ce
faire :
20x vis à tête hexagonale M6 x 10 (a)
n
20x rondelles (b)
n
20x écrous M6 (c)
n
Fixez la barre transversale (38) comme indiqué en
figure 25 et suspendez les dents de la porte (20).
Utilisez pour ce faire :
4x vis à empreinte cruciforme M5 x 10 (d)
n
4x écrous autobloquants M5 (e)
n
Fixez les pieds (19) aux panneaux latéraux 35 et 36,
comme indiqué en figure 27 et 29. Les pieds sont
réglables en hauteur. Il est ainsi possible d'aligner la
raboteuse de façon optimale, même sur un sol
irrégulier. Utilisez pour ce faire :
4x rondelles (a)
n
4x vis à tête hexagonale M10 x 40 (b)
n
8x écrous M10 (c)
n
Montez les roues de transport (18) sur le panneau
latéral (36) comme indiqué dans les figures 29 et 30.
Utilisez pour ce faire :
4x vis à tête hexagonale M6 x 15 (a)
n
4x rondelles (b)
n
4x écrous autobloquant M6 (c)
n
Vissez les panneaux latéraux (35/36) du support avec
la raboteuse comme indiqué dans les figures 31 et
32. Utilisez pour ce faire :
4x écrous M8 (a)
n
4x rondelles (b)
n
4x vis à tête hexagonale M8 x 15 (c)
n
10. Commande
10.1 Commande de l'interrupteur (figure 3)
Pos. A
Mode de dressage
Pos. B
Mode à tirer d'épaisseur
Pos. C
Bouton de mise en circuit
Pos. D
Bouton de mise hors circuit
Pos. E
Actionnement d'arrêt d'urgence
Pos. F
Clapet d'interrupteur pouvant être fermé à
clé
Pos. G
Boîte de connexion
10.2 Sens de rotation (pour RT-SP 260D)
Important : Respectez le sens de rotation du fer du
rabot. Pour ce faire, mettez brièvement la machine en
et hors circuit. Le fer du rabot doit tourner dans le
sens des aiguilles d'une montre lorsqu'on le regarde
à partir de la face avant de la machine. (voir la flèche
de sens de rotation sur le front de la machine) Si tel
n'est pas le cas, il faut alors corriger le sens de
rotation. Pour ce faire, veuillez demander à un atelier
spécialisé en électricité.
F
31
