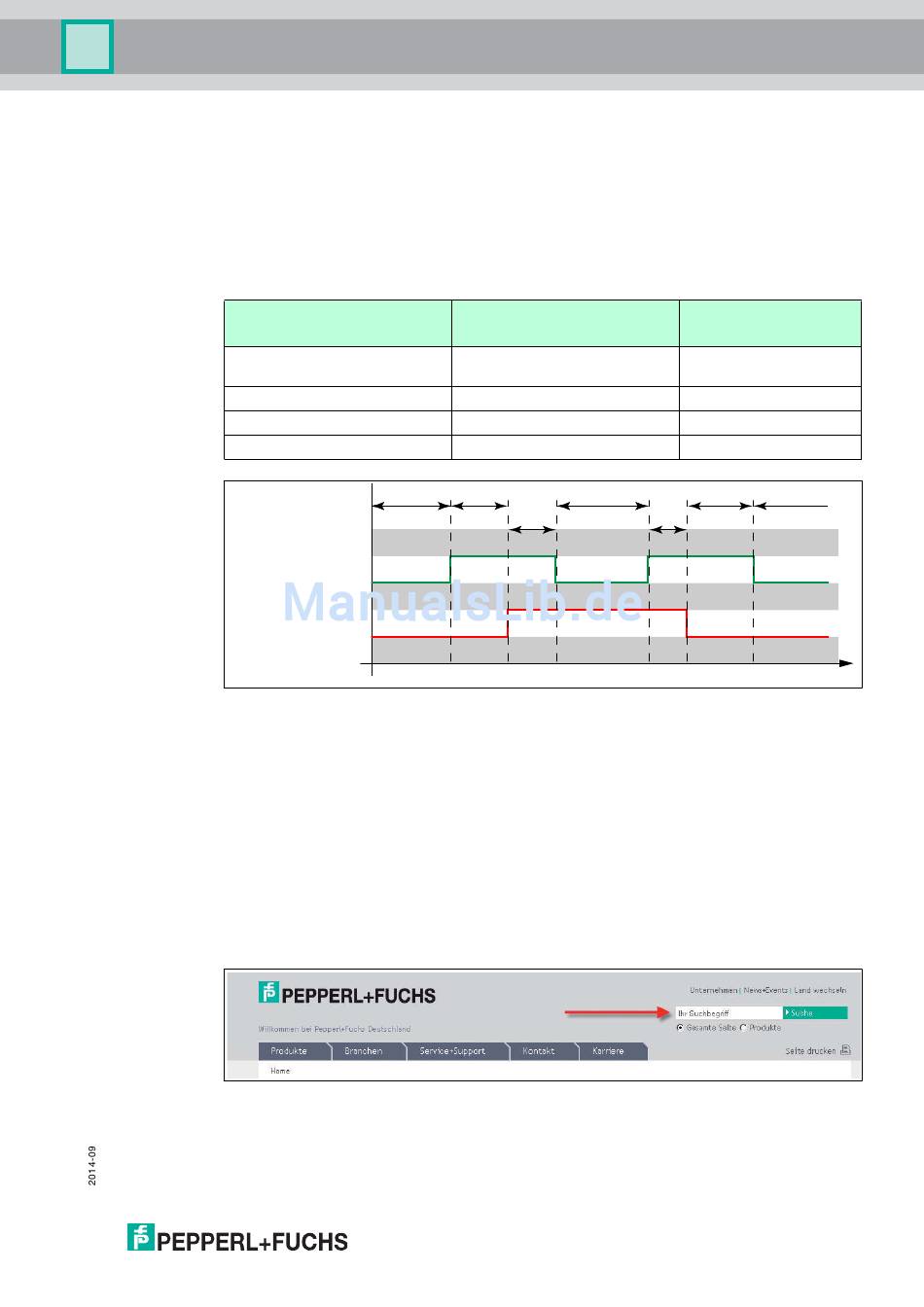

PGV...-F200/-F200A...-B6-V15B
Inbetriebnahme
6
Inbetriebnahme
6.1
Vorgabe erste Richtungsentscheidung
Damit der Lesekopf nach dem Einschalten keine Fehlermeldung ausgibt, muss eine
Richtungsentscheidung vorgegeben werden. Sie können die Richtungsentscheidung über die
Eingänge INPUT_SELECTION_DIR_RIGHT und INPUT_SELECTION_DIR_LEFT steuern.
Siehe Kapitel 5.3.
Richtungsentscheidung
Eingang 1
INPUT_SELECTION_DIR_RIGHT
0
1
0
1
Richtungsentscheidung
INPUT_SELECTION_DIR_LEFT
INPUT_SELECTION_DIR_RIGHT
Abbildung 6.1
6.2
Externe Parametrierung der Feldbusadresse mittels Codekarten
Bei der externen Parametrierung der Feldbusadresse tastet der Lesekopf spezielle Codekarten
optisch ab und setzt danach die jeweilige Feldbusadresse. Halten Sie zu diesem Zweck
einfach die entsprechenden Codekarten im korrekten Abstand vor die Optik des Lesekopfes.
Sie finden das Handbuch "Codekarten zur Konfiguration der Feldbusadresse" unter
www.pepperl-fuchs.com. Siehe Kapitel 6.2.1.
6.2.1
Produktdokumentation im Internet
Die komplette Dokumentation und weitere Informationen zu Ihrem Produkt finden Sie auf
http://www.pepperl-fuchs.com. Geben Sie dazu die Produktbezeichnung oder Artikelnummer
in das Feld Produkt-/Schlagwortsuche ein und klicken Sie auf Suche.
Wählen Sie aus der Liste der Suchergebnisse Ihr Produkt aus. Klicken Sie in der Liste der
Produktinformationen auf Ihre benötigte Information, z. B. Technische Dokumente.
Eingang 2
INPUT_SELECTION_DIR_LEFT
0
0
1
1
Error 5
Links
≥ 20 ms
1
0
1
0
Richtungsentscheidung
Keine Spur gewählt
Fehlercode 5
Rechter Spur folgen
Linker Spur folgen
Geradeaus
Rechts
Links
≥ 20 ms
Error 5
t
