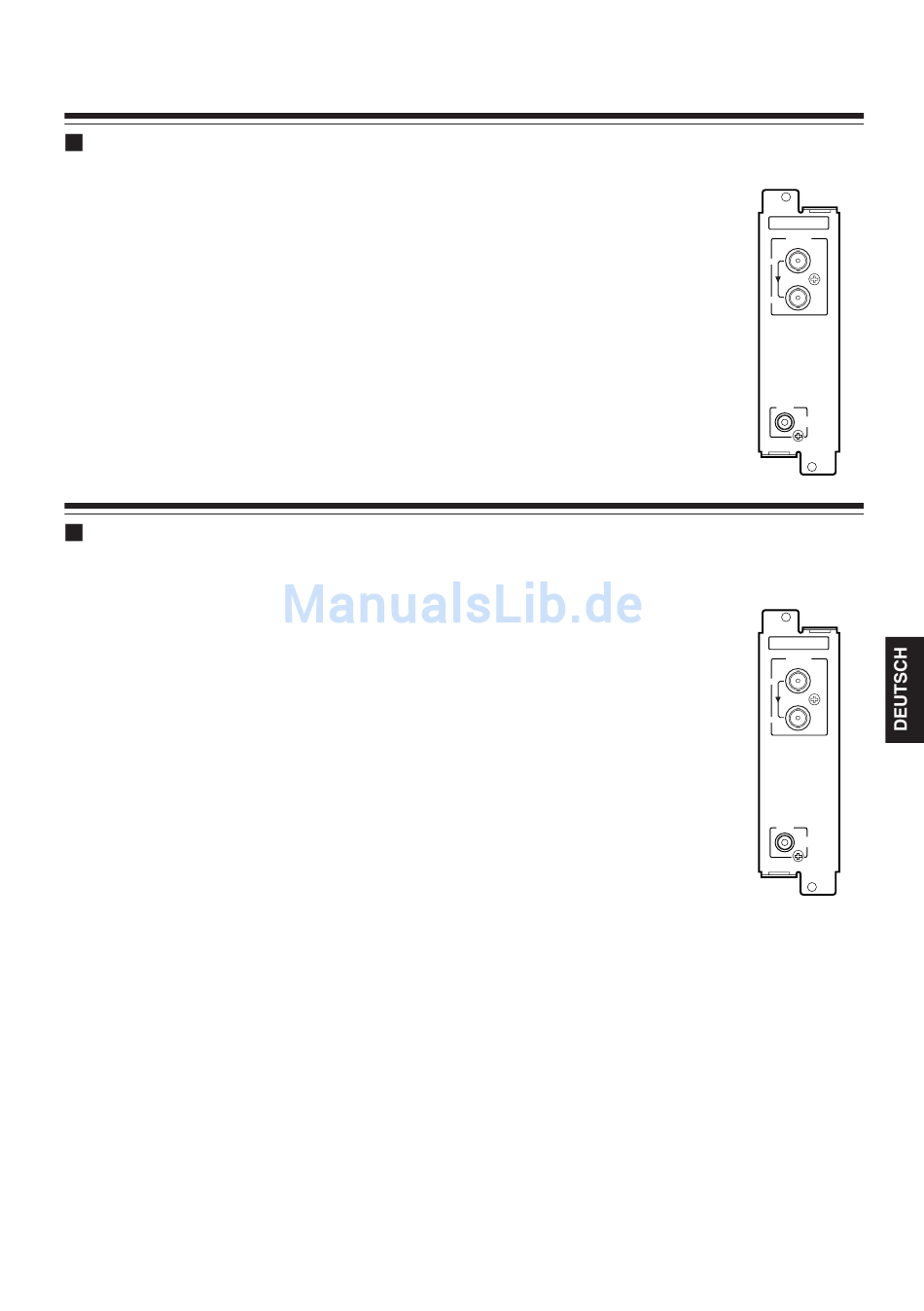

IF-C21HSDG: HD SDI-Eingangskarte (kompatibel mit EMBEDDED AUDIO
und INPUT AUDIO funktion)
Typ : Monitore der Serie DT-V
Eingänge/Ausgänge : 1 Leitung für digitales Eingangs-/Ausgangssignal, BNC-Buchse x 2
(0,8 Vs-s, 75 Ω)
Audio-Ausgangssignal : 1 Leitung (monaural, LINE OUT) RCA-Stiftstecker x 1 (250 mV(ms),
hohe Impedanz (bei Eingang von –18dB))
Format : BTA S-004B, SMPTE292M (digitaler Schnittstellen-Standard)
BTA S-006B, SMPTE299M (eingebettetes Audiosignal: 48 kHz, kompatibel
mit 1 - 8 Kanälen).
Erforderliche
Steckplätze : 1
Stromversorgung : 14 V Gleichspannung, 0,6 A
7 V Gleichspannung, 0,6 A
Gewicht : 0,5 kg
Abmessungen
(B x H x T) : 43 x 154,5 x 191,8 mm
* Mit automatischer Eingabefunktion kompatibel
IF-C51HSDG: HD SDI-Eingangskarte (kompatibel mit EMBEDDED AUDIO,
INPUT AUDIO funktion und AUDIO LEVEL METER)
Typ : Monitore der Serie DT-V
Eingänge/Ausgänge : 1 Leitung für digitales Eingangs-/Ausgangssignal, BNC-Buchse x 2
(0,8 Vs-s, 75 Ω)
* Taktsignalausgang
Audio-Ausgangssignal : 1 Leitung (monaural, LINE OUT) RCA-Stiftstecker x 1 (250 mV(ms),
hohe Impedanz (bei Eingang von –18dB))
Format : BTA S-004B, SMPTE292M (digitaler Schnittstellen-Standard)
BTA S-006B, SMPTE299M (eingebettetes Audiosignal: 48 kHz, kompatibel
mit 1 - 8 Kanälen).
Erforderliche
Steckplätze : 1
Stromversorgung : 14 V Gleichspannung, 0,6 A
7 V Gleichspannung, 0,6 A
Gewicht : 0,5 kg
Abmessungen
(B x H x T) : 43 x 154,5 x 191,8 mm
* Mit automatischer Eingabefunktion kompatibel
* Mit Audio-Pegelmesser kompatibel
E.AUDIO
HD SDI 1
IN
OUT
AUDIO
MONITOR
OUT
with LEVEL METER
E.AUDIO
HD SDI 1
IN
OUT
AUDIO
MONITOR
OUT
5
