Rückansicht - JVC SR-V10E Bedienungsanleitung

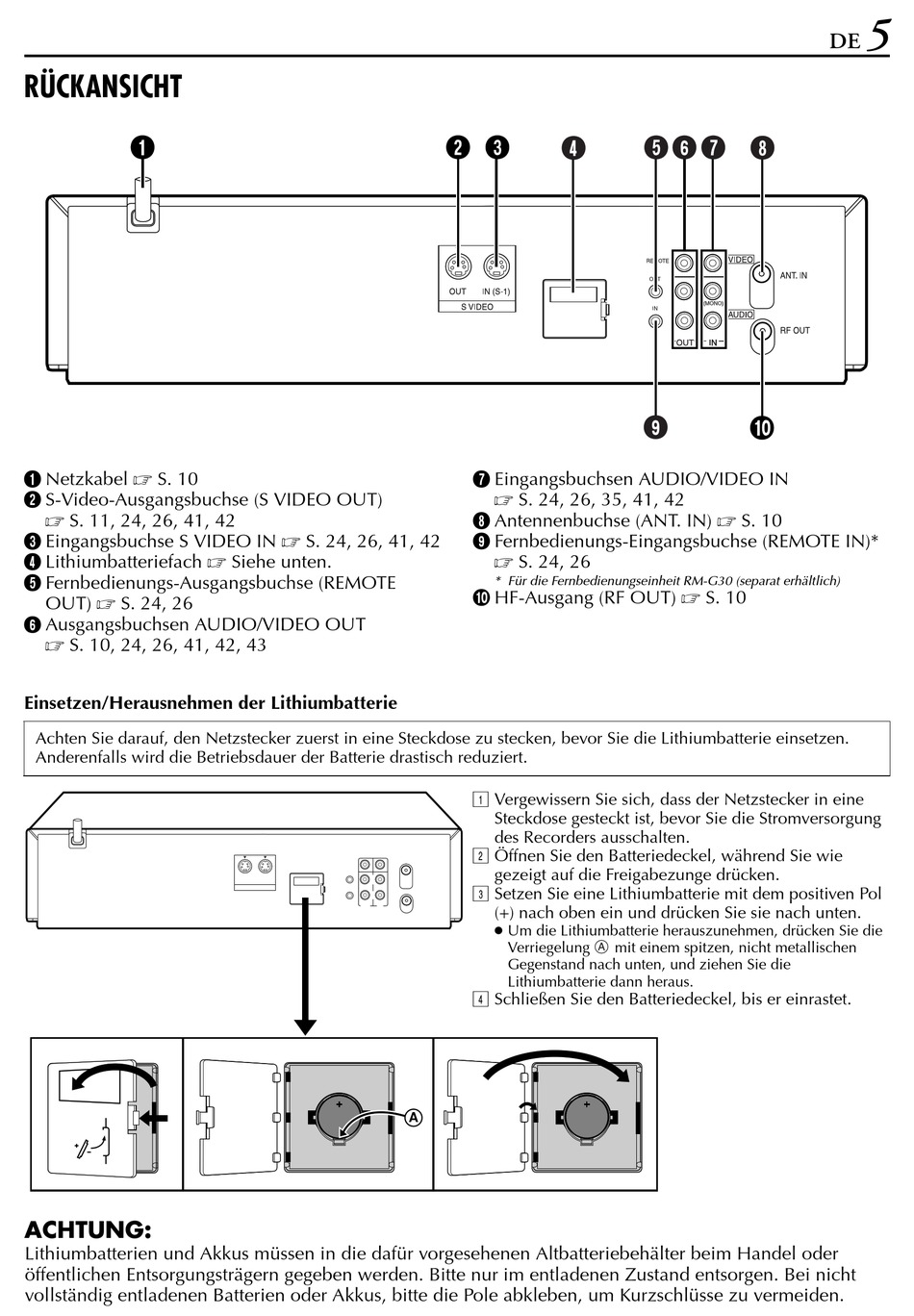

RÜCKANSICHT
A Netzkabel S. 10
B S-Video-Ausgangsbuchse (S VIDEO OUT)
S. 11, 24, 26, 41, 42
C Eingangsbuchse S VIDEO IN
D Lithiumbatteriefach
E Fernbedienungs-Ausgangsbuchse (REMOTE
OUT) S. 24, 26
F Ausgangsbuchsen AUDIO/VIDEO OUT
S. 10, 24, 26, 41, 42, 43
Einsetzen/Herausnehmen der Lithiumbatterie
Achten Sie darauf, den Netzstecker zuerst in eine Steckdose zu stecken, bevor Sie die Lithiumbatterie einsetzen.
Anderenfalls wird die Betriebsdauer der Batterie drastisch reduziert.
ACHTUNG:
Lithiumbatterien und Akkus müssen in die dafür vorgesehenen Altbatteriebehälter beim Handel oder
öffentlichen Entsorgungsträgern gegeben werden. Bitte nur im entladenen Zustand entsorgen. Bei nicht
vollständig entladenen Batterien oder Akkus, bitte die Pole abkleben, um Kurzschlüsse zu vermeiden.
S. 24, 26, 41, 42
Siehe unten.
G Eingangsbuchsen AUDIO/VIDEO IN
S. 24, 26, 35, 41, 42
H Antennenbuchse (ANT. IN)
I Fernbedienungs-Eingangsbuchse (REMOTE IN)*
S. 24, 26
* Für die Fernbedienungseinheit RM-G30 (separat erhältlich)
J HF-Ausgang (RF OUT)
A Vergewissern Sie sich, dass der Netzstecker in eine
Steckdose gesteckt ist, bevor Sie die Stromversorgung
des Recorders ausschalten.
B Öffnen Sie den Batteriedeckel, während Sie wie
gezeigt auf die Freigabezunge drücken.
C Setzen Sie eine Lithiumbatterie mit dem positiven Pol
(+) nach oben ein und drücken Sie sie nach unten.
● Um die Lithiumbatterie herauszunehmen, drücken Sie die
Verriegelung
Gegenstand nach unten, und ziehen Sie die
Lithiumbatterie dann heraus.
D Schließen Sie den Batteriedeckel, bis er einrastet.
A
S. 10
S. 10
mit einem spitzen, nicht metallischen
5
DE
