Schnittstellen, Anzeigen und
Bedienelemente
4.1

ITP/TP-Ports

Im folgenden werden die Eigenschaften der ITP und der TP Ports beschrieben.
4.1.1

ITP-Ports

Bei den ITP-Varianten der OSM/ESM werden die Endgeräte über Sub-D-Buchsen
angeschlossen. Die Gehäuse der Buchsen sind galvanisch mit dem Gehäuse des
OSM verbunden. Die mechanische Sicherung erfolgt durch eine Schraubverriege-
lung.

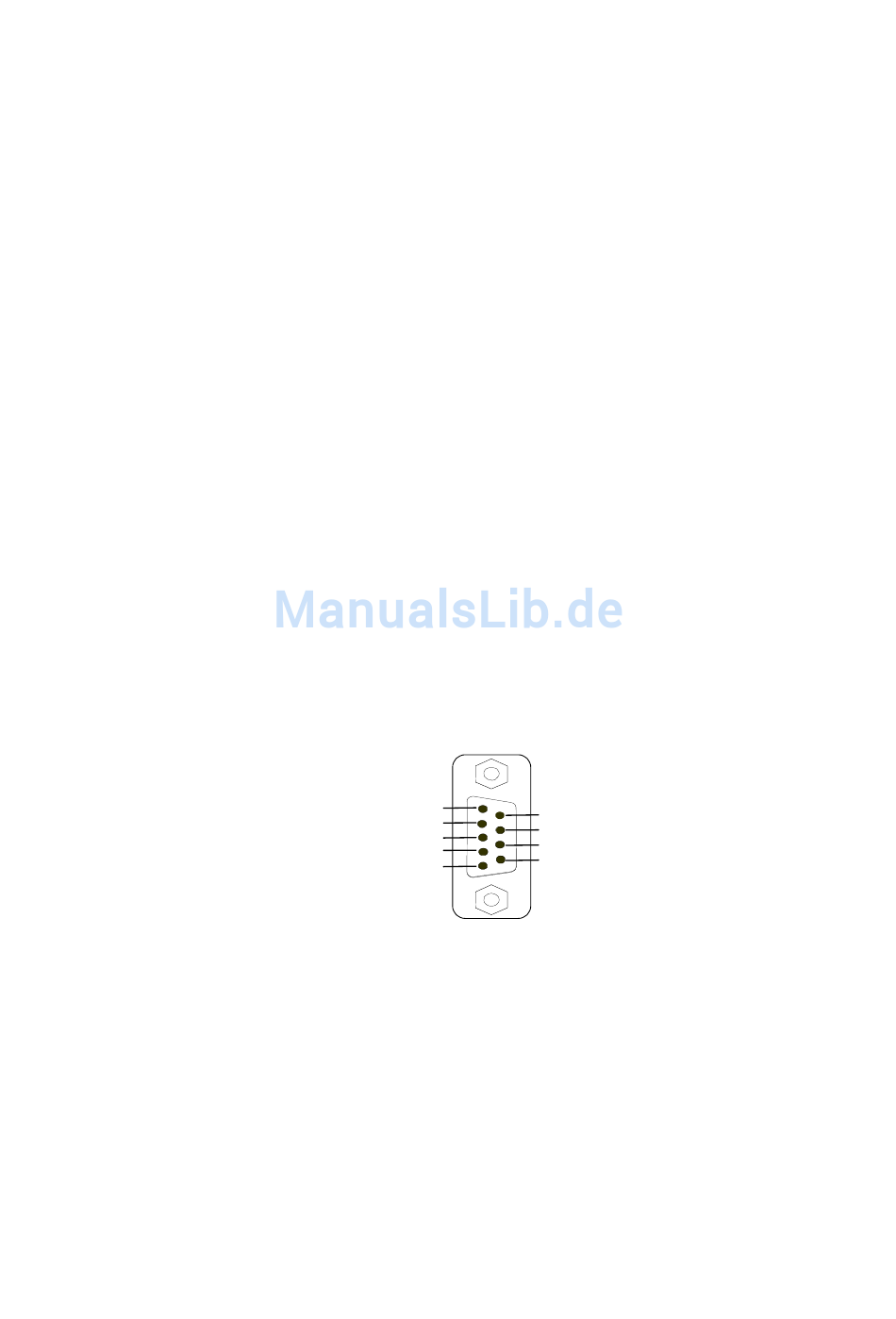

Bild 18: Pinbelegung
Industrial Ethernet OSM/ESM
C79000-Z8974-C068-01
RD + Pin 1
Pin 6 RD -
n.c. Pin 2
Pin 7 n.c.
n.c. Pin 3
Pin 8 n.c.
n.c. Pin 4
Pin 9 TD -
TD + Pin 5
