3 INSTALLATION

3.1 Meßumformer

3.1.1 Einbauort

Wählen Sie einen Einbauort, an dem der Meßumformer
keinen übermäßigen Schwingungen bzw. gemäß Schutzgrad
unzulässigen Umgebungsbedingungen ausgesetzt ist. Der
Einbauort darf keinen starken elektrischen Störgrößen
ausgesetzt sein, z. B. von anderen Geräten und Kabeln in der
Nähe, Hochfrequenzstörungen oder elektromagnetischen
Feldern.

3.1.2 Montage

Vorsicht.
Befestigungen besonders bei unebenen Flächen nicht zu
fest anziehen.
Das Gerät eignet
Tafeleinbau.Voraussetzung ist, daß die Anzeige zum Ablesen
freiliegt. Das Gerät wird mit Steinschrauben oder Schrauben
und Muttern durch die Befestigungslöcher befestigt.
150 mm
100 mm
Lochabstand
300 mm
Kabelbiegeabstand

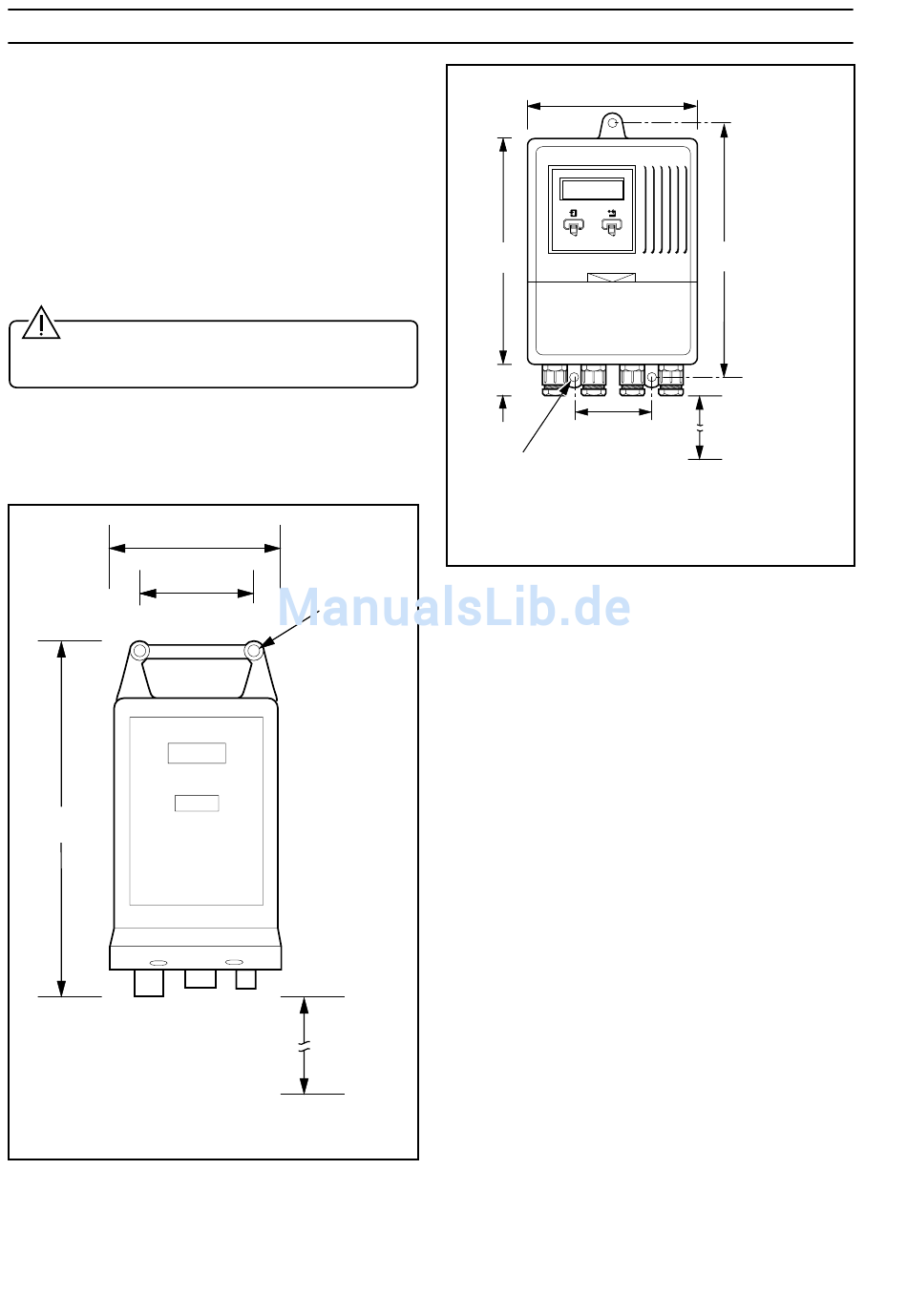

Abb. 3.1 Installationangaben für
AquaMag-Meßumformer
4
sich für Wandmontage
2 Löcher, 8 mm Ø
200 mm
>43567 Ltr
12.328Ltr/s
214 mm
32 mm
und
3 Löcher, 6,5 mm Ø
Abb. 3.2 Installationsangaben für
MagMaster-Meßumformer
162 mm
Lochabstand
(232 mm)
200 mm
Lochabstand
Kabelbiegeabstand
(69 mm)
