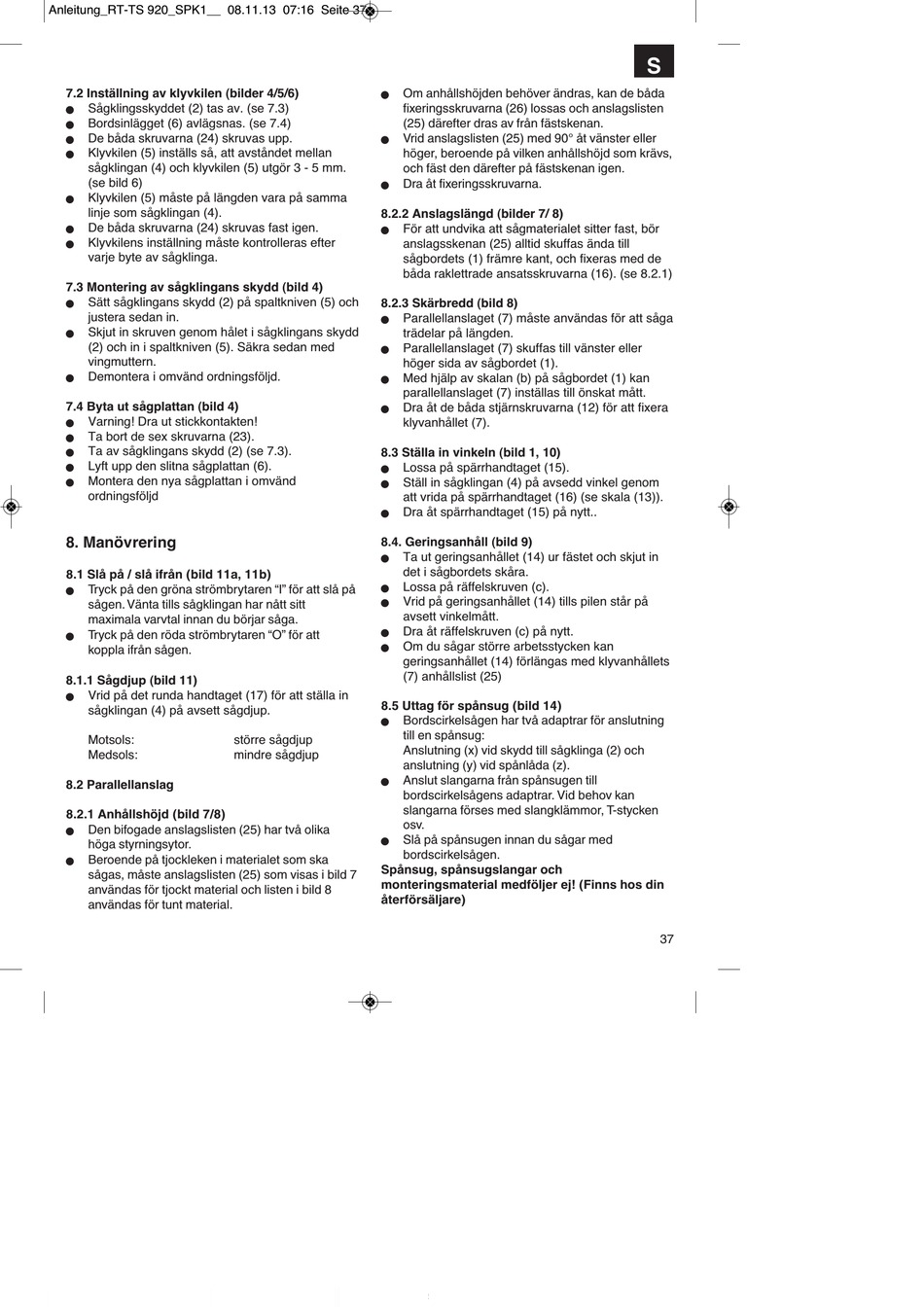

7.2 Inställning av klyvkilen (bilder 4/5/6)
Sågklingsskyddet (2) tas av. (se 7.3)
n
Bordsinlägget (6) avlägsnas. (se 7.4)
n
De båda skruvarna (24) skruvas upp.
n
Klyvkilen (5) inställs så, att avståndet mellan
n
sågklingan (4) och klyvkilen (5) utgör 3 - 5 mm.
(se bild 6)
Klyvkilen (5) måste på längden vara på samma
n
linje som sågklingan (4).
De båda skruvarna (24) skruvas fast igen.
n
Klyvkilens inställning måste kontrolleras efter
n
varje byte av sågklinga.
7.3 Montering av sågklingans skydd (bild 4)
Sätt sågklingans skydd (2) på spaltkniven (5) och
n
justera sedan in.
Skjut in skruven genom hålet i sågklingans skydd
n
(2) och in i spaltkniven (5). Säkra sedan med
vingmuttern.
Demontera i omvänd ordningsföljd.
n
7.4 Byta ut sågplattan (bild 4)
Varning! Dra ut stickkontakten!
n
Ta bort de sex skruvarna (23).
n
Ta av sågklingans skydd (2) (se 7.3).
n
Lyft upp den slitna sågplattan (6).
n
Montera den nya sågplattan i omvänd
n
ordningsföljd
8. Manövrering
8.1 Slå på / slå ifrån (bild 11a, 11b)
Tryck på den gröna strömbrytaren "I" för att slå på
n
sågen. Vänta tills sågklingan har nått sitt
maximala varvtal innan du börjar såga.
Tryck på den röda strömbrytaren "O" för att
n
koppla ifrån sågen.
8.1.1 Sågdjup (bild 11)
Vrid på det runda handtaget (17) för att ställa in
n
sågklingan (4) på avsett sågdjup.
Motsols:
Medsols:
8.2 Parallellanslag
8.2.1 Anhållshöjd (bild 7/8)
Den bifogade anslagslisten (25) har två olika
n
höga styrningsytor.
Beroende på tjockleken i materialet som ska
n
sågas, måste anslagslisten (25) som visas i bild 7
användas för tjockt material och listen i bild 8
användas för tunt material.
Om anhållshöjden behöver ändras, kan de båda
n
fixeringsskruvarna (26) lossas och anslagslisten
(25) därefter dras av från fästskenan.
Vrid anslagslisten (25) med 90° åt vänster eller
n
höger, beroende på vilken anhållshöjd som krävs,
och fäst den därefter på fästskenan igen.
Dra åt fixeringsskruvarna.
n
8.2.2 Anslagslängd (bilder 7/ 8)
För att undvika att sågmaterialet sitter fast, bör
n
anslagsskenan (25) alltid skuffas ända till
sågbordets (1) främre kant, och fixeras med de
båda raklettrade ansatsskruvarna (16). (se 8.2.1)
8.2.3 Skärbredd (bild 8)
Parallellanslaget (7) måste användas för att såga
n
trädelar på längden.
Parallellanslaget (7) skuffas till vänster eller
n
höger sida av sågbordet (1).
Med hjälp av skalan (b) på sågbordet (1) kan
n
parallellanslaget (7) inställas till önskat mått.
Dra åt de båda stjärnskruvarna (12) för att fixera
n
klyvanhållet (7).
8.3 Ställa in vinkeln (bild 1, 10)
Lossa på spärrhandtaget (15).
n
Ställ in sågklingan (4) på avsedd vinkel genom
n
att vrida på spärrhandtaget (16) (se skala (13)).
Dra åt spärrhandtaget (15) på nytt..
n
8.4. Geringsanhåll (bild 9)
Ta ut geringsanhållet (14) ur fästet och skjut in
n
det i sågbordets skåra.
Lossa på räffelskruven (c).
n
Vrid på geringsanhållet (14) tills pilen står på
n
avsett vinkelmått.
Dra åt räffelskruven (c) på nytt.
n
Om du sågar större arbetsstycken kan
n
geringsanhållet (14) förlängas med klyvanhållets
(7) anhållslist (25)
8.5 Uttag för spånsug (bild 14)
Bordscirkelsågen har två adaptrar för anslutning
n
till en spånsug:
större sågdjup
Anslutning (x) vid skydd till sågklinga (2) och
mindre sågdjup
anslutning (y) vid spånlåda (z).
Anslut slangarna från spånsugen till
n
bordscirkelsågens adaptrar. Vid behov kan
slangarna förses med slangklämmor, T-stycken
osv.
Slå på spånsugen innan du sågar med
n
bordscirkelsågen.
Spånsug, spånsugslangar och
monteringsmaterial medföljer ej! (Finns hos din
återförsäljare)
