Endress+Hauser Proservo NMS81 Betriebsanleitung Seite 239

Proservo NMS81
Ausgangs Simulation
Navigation
Voraussetzung
Beschreibung
Auswahl
Werkseinstellung
Zusätzliche Information
Endress+Hauser
 Setup → Erweitert. Setup → Ein/Ausgang → Digital Xx-x → Ausgangs Sim.
Betriebsart (→  236) = Ausgang passiv
Setzt den Ausgang auf einen spezifischen simulierten Wert.
• Deaktivieren
• Simulation Aktiv
• Simulation Inaktiv
• Fehler 1
• Fehler 2
Deaktivieren
Lesezugriff
Schreibzugriff

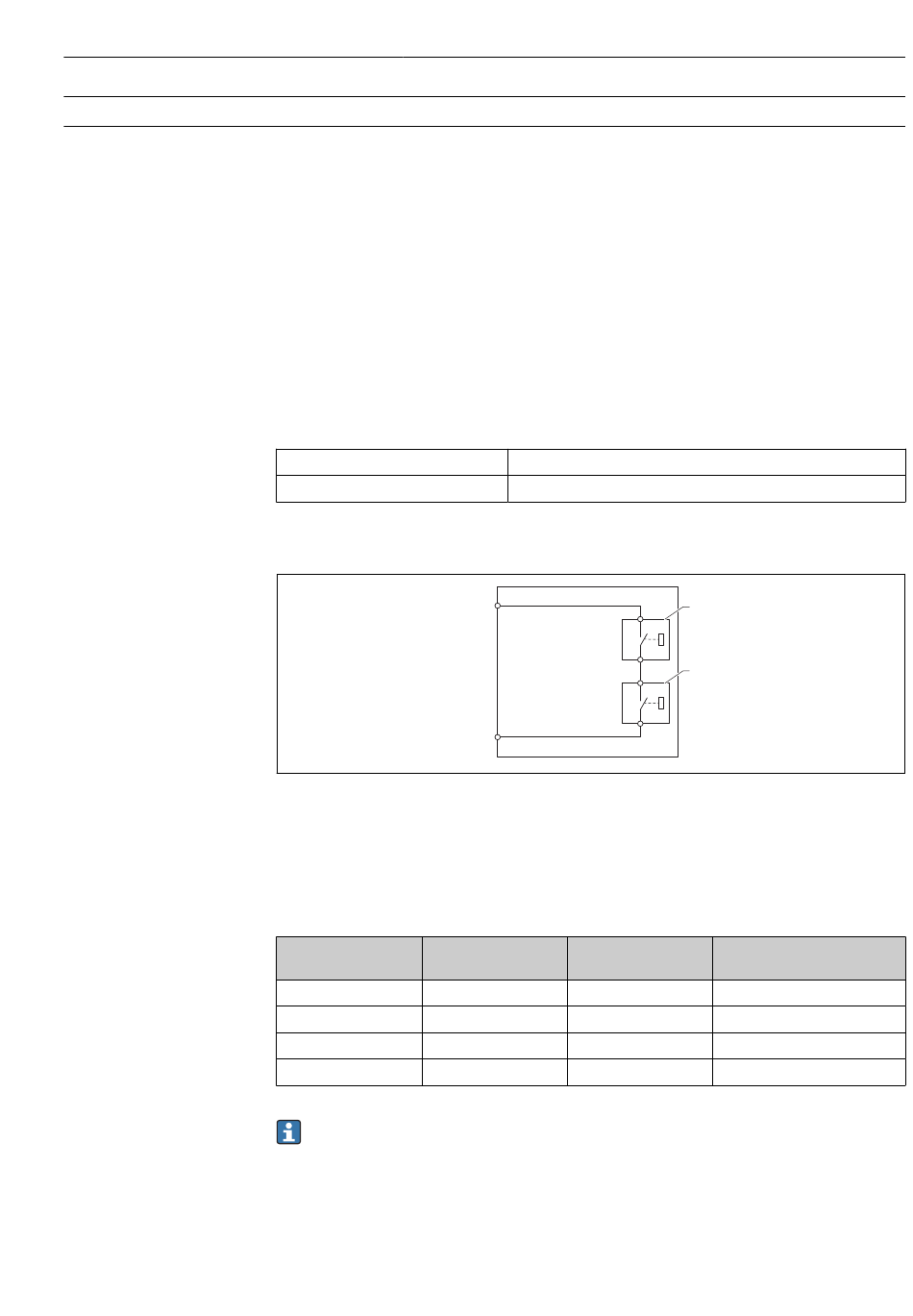

Der Digitalausgang besteht aus zwei in Serie verbundenen Relais:
 92 Die zwei Relais des Digitalausgangs
1/2 Die Relais
3/4 Die Klemmen des Digitaleingangs
Der Schaltzustand dieser Relais wird durch den Parameter Ausgangs Simulation wie folgt
definiert:
Ausgangs Simulation Zustand Relais 1
Simulation Aktiv Geschlossen
Simulation Inaktiv Offen
Fehler 1 Geschlossen
Fehler 2 Offen
Mit den Optionen Fehler 1 und Fehler 2 kann das korrekte Schaltverhalten der bei-
den Relais überprüft werden.
Bediener
Instandhalter
3
4
Zustand Relais 2
Geschlossen
Offen
Offen
Geschlossen
Bedienmenü
1
2
Erwartetes Ergebnis an den
Klemmen des I/O-Moduls
Geschlossen
Offen
Offen
Offen

A0028602
239
