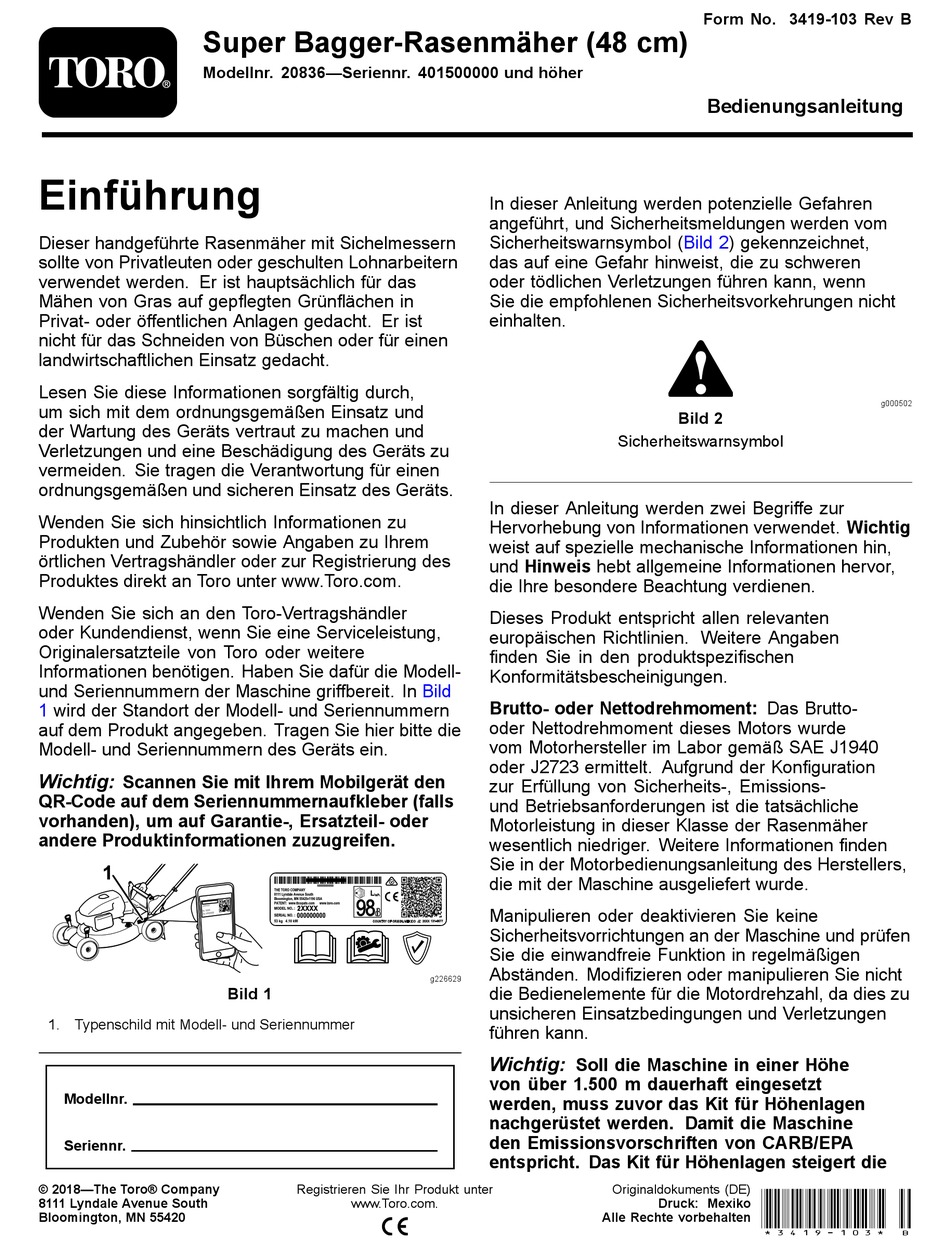

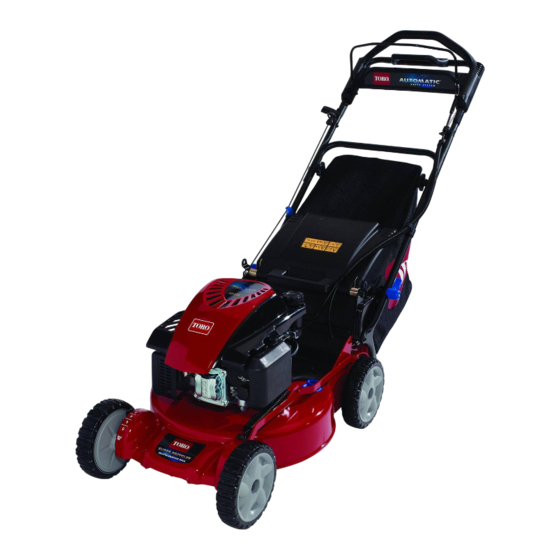

Super Bagger-Rasenmäher (48 cm)
Modellnr. 20836—Seriennr. 401500000 und höher
Einführung
Dieser handgeführte Rasenmäher mit Sichelmessern
sollte von Privatleuten oder geschulten Lohnarbeitern
verwendet werden. Er ist hauptsächlich für das
Mähen von Gras auf gepflegten Grünflächen in
Privat- oder öffentlichen Anlagen gedacht. Er ist
nicht für das Schneiden von Büschen oder für einen
landwirtschaftlichen Einsatz gedacht.
Lesen Sie diese Informationen sorgfältig durch,
um sich mit dem ordnungsgemäßen Einsatz und
der Wartung des Geräts vertraut zu machen und
Verletzungen und eine Beschädigung des Geräts zu
vermeiden. Sie tragen die Verantwortung für einen
ordnungsgemäßen und sicheren Einsatz des Geräts.
Wenden Sie sich hinsichtlich Informationen zu
Produkten und Zubehör sowie Angaben zu Ihrem
örtlichen Vertragshändler oder zur Registrierung des
Produktes direkt an Toro unter www.Toro.com.
Wenden Sie sich an den Toro-Vertragshändler
oder Kundendienst, wenn Sie eine Serviceleistung,
Originalersatzteile von Toro oder weitere
Informationen benötigen. Haben Sie dafür die Modell-
und Seriennummern der Maschine griffbereit. In
1
wird der Standort der Modell- und Seriennummern
auf dem Produkt angegeben. Tragen Sie hier bitte die
Modell- und Seriennummern des Geräts ein.
Wichtig:
Scannen Sie mit Ihrem Mobilgerät den
QR-Code auf dem Seriennummernaufkleber (falls
vorhanden), um auf Garantie-, Ersatzteil- oder
andere Produktinformationen zuzugreifen.
1. Typenschild mit Modell- und Seriennummer
Modellnr.
Seriennr.
© 2018—The Toro® Company
8111 Lyndale Avenue South
Bloomington, MN 55420
Bild 1
Registrieren Sie Ihr Produkt unter
www.Toro.com.
In dieser Anleitung werden potenzielle Gefahren
angeführt, und Sicherheitsmeldungen werden vom
Sicherheitswarnsymbol
das auf eine Gefahr hinweist, die zu schweren
oder tödlichen Verletzungen führen kann, wenn
Sie die empfohlenen Sicherheitsvorkehrungen nicht
einhalten.
In dieser Anleitung werden zwei Begriffe zur
Hervorhebung von Informationen verwendet. Wichtig
weist auf spezielle mechanische Informationen hin,
und Hinweis hebt allgemeine Informationen hervor,
die Ihre besondere Beachtung verdienen.
Dieses Produkt entspricht allen relevanten
europäischen Richtlinien. Weitere Angaben
finden Sie in den produktspezifischen
Konformitätsbescheinigungen.
Brutto- oder Nettodrehmoment: Das Brutto-
oder Nettodrehmoment dieses Motors wurde
vom Motorhersteller im Labor gemäß SAE J1940
oder J2723 ermittelt. Aufgrund der Konfiguration
zur Erfüllung von Sicherheits-, Emissions-
und Betriebsanforderungen ist die tatsächliche
Motorleistung in dieser Klasse der Rasenmäher
wesentlich niedriger. Weitere Informationen finden
Sie in der Motorbedienungsanleitung des Herstellers,
die mit der Maschine ausgeliefert wurde.
Manipulieren oder deaktivieren Sie keine
Sicherheitsvorrichtungen an der Maschine und prüfen
Sie die einwandfreie Funktion in regelmäßigen
Abständen. Modifizieren oder manipulieren Sie nicht
g226629
die Bedienelemente für die Motordrehzahl, da dies zu
unsicheren Einsatzbedingungen und Verletzungen
führen kann.
Wichtig:
Soll die Maschine in einer Höhe
von über 1.500 m dauerhaft eingesetzt
werden, muss zuvor das Kit für Höhenlagen
nachgerüstet werden. Damit die Maschine
den Emissionsvorschriften von CARB/EPA
entspricht. Das Kit für Höhenlagen steigert die
Form No. 3419-103 Rev B
Bedienungsanleitung
(Bild
2) gekennzeichnet,
Bild 2
Sicherheitswarnsymbol
Originaldokuments (DE)
Alle Rechte vorbehalten *3419-103* B
Druck: Mexiko
g000502
