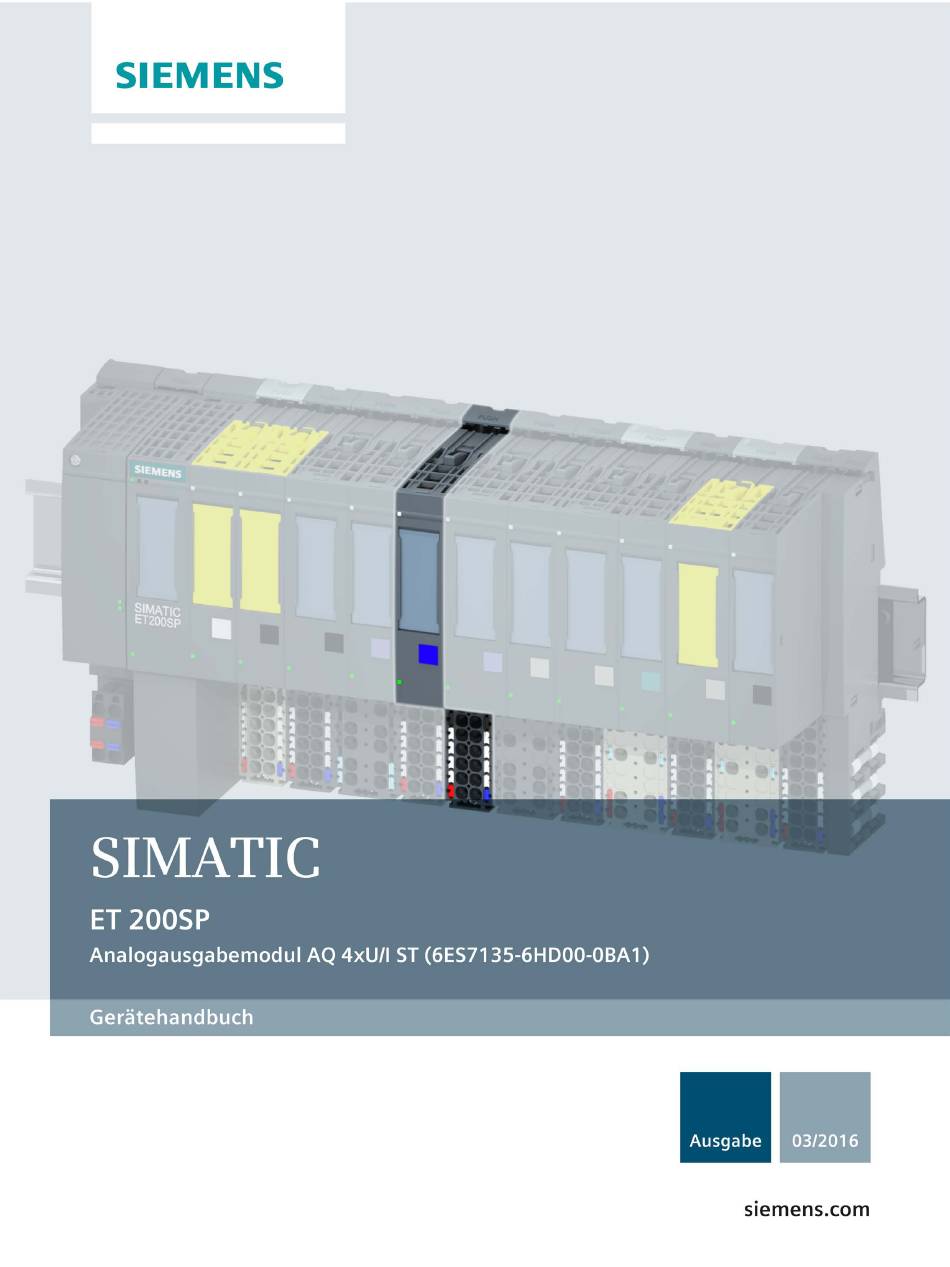

Siemens SIMATIC ET 200SP Gerätehandbuch
Analogausgabemodul aq 4xu/i st
Vorschau ausblenden
Andere Handbücher für SIMATIC ET 200SP:
- Systemhandbuch (297 Seiten) ,
- System administration handbuch (273 Seiten) ,
- Gerätehandbuch (271 Seiten)
Verwandte Anleitungen für Siemens SIMATIC ET 200SP
Inhaltszusammenfassung für Siemens SIMATIC ET 200SP
- Seite 2 ___________________ Analogausgabemodul AQ 4xU/I ST Vorwort (6ES7135-6HD00-0BA1) ___________________ Wegweiser Dokumentation ___________________ SIMATIC Produktübersicht ___________________ Anschließen ET 200SP Analogausgabemodul AQ 4xU/I ST ___________________ (6ES7135-6HD00-0BA1) Parameter/Adressraum ___________________ Alarme/Diagnosemeldungen Gerätehandbuch ___________________ Technische Daten ___________________ Parameterdatensatz ___________________ Analogwertdarstellung 03/2016 A5E03573364-AD...
- Seite 3 Hinweise in den zugehörigen Dokumentationen müssen beachtet werden. Marken Alle mit dem Schutzrechtsvermerk ® gekennzeichneten Bezeichnungen sind eingetragene Marken der Siemens AG. Die übrigen Bezeichnungen in dieser Schrift können Marken sein, deren Benutzung durch Dritte für deren Zwecke die Rechte der Inhaber verletzen kann. Haftungsausschluss Wir haben den Inhalt der Druckschrift auf Übereinstimmung mit der beschriebenen Hard- und Software geprüft.
- Seite 4 Vorwort Zweck der Dokumentation Das vorliegende Gerätehandbuch ergänzt das Systemhandbuch Dezentrales Peripheriesystem ET 200SP (http://support.automation.siemens.com/WW/view/de/58649293). Funktionen, die das System generell betreffen, sind in diesem Systemhandbuch beschrieben. Die Informationen des vorliegenden Gerätehandbuchs und der System- /Funktionshandbücher ermöglichen es Ihnen, das System in Betrieb zu nehmen.
- Seite 5 Siemens empfiehlt, sich unbedingt regelmäßig über Produkt- Updates zu informieren. Für den sicheren Betrieb von Produkten und Lösungen von Siemens ist es erforderlich, geeignete Schutzmaßnahmen (z. B. Zellenschutzkonzept) zu ergreifen und jede Komponente in ein ganzheitliches Industrial Security-Konzept zu integrieren, das dem aktuellen Stand der Technik entspricht.
- Seite 6 Inhaltsverzeichnis Vorwort ..............................4 Wegweiser Dokumentation ........................7 Produktübersicht ........................... 11 Eigenschaften ........................11 Anschließen ............................14 Anschlussbelegung ........................ 14 Prinzipschaltbild ........................15 Parameter/Adressraum ......................... 16 Ausgabebereiche ........................16 Parameter ..........................17 Erklärung der Parameter ......................19 Adressraum ..........................20 Alarme/Diagnosemeldungen .........................
- Seite 7 Wegweiser Dokumentation Die Dokumentation für das Dezentrale Peripheriesystem SIMATIC ET 200SP gliedert sich in drei Bereiche. Die Aufteilung bietet Ihnen die Möglichkeit gezielt auf die gewünschten Inhalte zuzugreifen. Basisinformationen Das Systemhandbuch beschreibt ausführlich die Projektierung, Montage, Verdrahtung und Inbetriebnahme des Dezentralen Peripheriesystems SIMATIC ET 200SP. Die Online-Hilfe von STEP 7 unterstützt Sie bei der Projektierung und Programmierung.
- Seite 8 Wegweiser Dokumentation Übergreifende Informationen In den Funktionshandbüchern finden Sie ausführliche Beschreibungen zu übergreifenden Themen rund um das Dezentrale Peripheriesystem SIMATIC ET 200SP, z. B. Diagnose, Kommunikation, Webserver, Steuerungen störsicher aufbauen. Die Dokumentation finden Sie zum kostenlosen Download im Internet (http://w3.siemens.com/mcms/industrial-automation-systems- simatic/de/handbuchuebersicht/tech-dok-et200/Seiten/Default.aspx).
- Seite 9 ● Produktbilder, 2D-Maßbilder, 3D-Modelle, Geräteschaltpläne, EPLAN-Makrodateien ● Handbücher, Kennlinien, Bedienungsanleitungen, Zertifikate ● Produktstammdaten Sie finden "mySupport" - CAx-Daten im Internet (http://support.industry.siemens.com/my/ww/de/CAxOnline). Anwendungsbeispiele Die Anwendungsbeispiele unterstützen Sie mit verschiedenen Tools und Beispielen bei der Lösung Ihrer Automatisierungsaufgaben. Dabei werden Lösungen im Zusammenspiel mehrerer Komponenten im System dargestellt - losgelöst von der Fokussierung auf einzelne...
- Seite 10 ● Firmwareaktualisierung der CPU und angeschlossener Module Sie finden das SIMATIC Automation Tool im Internet (https://support.industry.siemens.com/cs/ww/de/view/98161300). PRONETA Mit SIEMENS PRONETA (PROFINET Netzwerk-Analyse) analysieren Sie im Rahmen der Inbetriebnahme das Anlagennetz. PRONETA verfügt über zwei Kernfunktionen: ● Die Topologie-Übersicht scannt selbsttätig das PROFINET und alle angeschlossenen Komponenten.
- Seite 11 Produktübersicht Eigenschaften Artikelnummer 6ES7135-6HD00-0BA1 Ansicht des Moduls Bild 2-1 Ansicht des Moduls AQ 4×U/I ST Analogausgabemodul AQ 4xU/I ST (6ES7135-6HD00-0BA1) Gerätehandbuch, 03/2016, A5E03573364-AD...
- Seite 12 Produktübersicht 2.1 Eigenschaften Eigenschaften Das Modul hat folgende technische Eigenschaften: ● Analogausgabemodul mit 4 Ausgängen – für Stromausgabe und – Spannungsausgabe ● Ausgangsbereiche für Stromausgabe: – ± 20 mA, Auflösung 16 bit inkl. Vorzeichen – 0 bis 20 mA, Auflösung 15 bit –...
- Seite 13 Produktübersicht 2.1 Eigenschaften Siehe auch Weitere Informationen zum Zubehör finden Sie im Systemhandbuch Dezentrales Peripheriesystem ET 200SP (http://support.automation.siemens.com/WW/view/de/58649293). Analogausgabemodul AQ 4xU/I ST (6ES7135-6HD00-0BA1) Gerätehandbuch, 03/2016, A5E03573364-AD...
- Seite 14 Verwendbare BaseUnit-Typen, erkennbar an den letzten beiden Stellen der Artikelnummer. Hinweis Das erste BaseUnit einer Station muss ein helles BaseUnit sein. Beachten Sie das auch bei der Projektierung. Weitere Informationen zu BaseUnit-Typen finden Sie im Systemhandbuch Dezentrales Peripheriesystem ET 200SP (http://support.automation.siemens.com/WW/view/de/58649293). Analogausgabemodul AQ 4xU/I ST (6ES7135-6HD00-0BA1) Gerätehandbuch, 03/2016, A5E03573364-AD...
- Seite 15 Anschließen 3.2 Prinzipschaltbild Prinzipschaltbild Prinzipschaltbild Bild 3-1 Prinzipschaltbild AQ 4×U/I ST Analogausgabemodul AQ 4xU/I ST (6ES7135-6HD00-0BA1) Gerätehandbuch, 03/2016, A5E03573364-AD...
- Seite 16 Parameter/Adressraum Ausgabebereiche Das Analogausgabemodul AQ 4×U/I ST hat folgende Ausgabebereiche: Tabelle 4- 1 Ausgabebereiche Ausgabeart Ausgabebereiche Auflösung Strom ± 20 mA 16 bit inkl. Vorzeichen 0 bis 20 mA 15 bit 4 bis 20 mA 14 bit Spannung ± 10 V 16 bit inkl.
- Seite 17 Parameter/Adressraum 4.2 Parameter Parameter Parameter des AQ 4xU/I ST Der Wirkungsbereich der einstellbaren Parameter ist abhängig von der Art der Projektierung. Folgende Projektierungen sind möglich: ● Zentraler Betrieb mit einer S7-1500 CPU ● Dezentraler Betrieb am PROFINET IO in einem ET 200SP System ●...
- Seite 18 Parameter/Adressraum 4.2 Parameter Parameter Wertebereich Voreinstel- Umpara- Wirkungsbereich mit Projektier- lung metrieren im software z. B. STEP 7 (TIA Portal) GSD-Datei GSD-Datei PROFINET IO PROFIBUS DP Verhalten bei CPU- abschalten Kanal Modul abschalten • STOP letzten Wert halten • Ersatzwert ausgeben •...
- Seite 19 Die Ersatzwert ist der Wert, den das Modul im Falle eines CPU-STOPs ausgibt. Potenzialgruppe Legt fest, dass sich auf diesem Steckplatz ein BaseUnit mit Einspeisung der Versorgungsspannung befindet (siehe Systemhandbuch Dezentrales Peripheriesystem ET 200SP (http://support.automation.siemens.com/WW/view/de/58649293)). Analogausgabemodul AQ 4xU/I ST (6ES7135-6HD00-0BA1) Gerätehandbuch, 03/2016, A5E03573364-AD...
- Seite 20 Parameter/Adressraum 4.4 Adressraum Adressraum Konfigurationsmöglichkeiten Es sind folgende Konfigurationen möglich: ● Konfiguration 1: ohne Wertstatus ● Konfiguration 2: mit Wertstatus Wertstatus auswerten Wenn Sie bei dem Analogmodul den Wertstatus freigeben, dann wird zusätzlich ein Byte im Eingangsadressraum belegt. Bit 0 bis 3 in diesem Byte sind einem Kanal zugeordnet. Sie geben Auskunft über die Gültigkeit des Analogwerts.
- Seite 21 Alarme/Diagnosemeldungen Status- und Fehleranzeige LED-Anzeige Im folgenden Bild sehen Sie die LED-Anzeige des AQ 4xU/I ST. ① DIAG (grün/rot) ② Kanalstatus (grün) ③ PWR (grün) Bild 5-1 LED-Anzeige Analogausgabemodul AQ 4xU/I ST (6ES7135-6HD00-0BA1) Gerätehandbuch, 03/2016, A5E03573364-AD...
- Seite 22 Alarme/Diagnosemeldungen 5.2 Alarme Bedeutung der LED-Anzeigen Die folgenden Tabellen enthalten die Bedeutung der Status- und Fehleranzeigen. Abhilfemaßnahmen für Diagnosemeldungen finden Sie im Kapitel Diagnosemeldungen (Seite 24). LED DIAG Tabelle 5- 1 Fehleranzeige der LED DIAG LED DIAG Bedeutung Rückwandbusversorgung des ET 200SP nicht in Ordnung Modul nicht parametriert blinkt Modul parametriert und keine Moduldiagnose...
- Seite 23 Alarme/Diagnosemeldungen 5.2 Alarme Alarme Das Analogausgabemodul AQ 4×U/I ST unterstützt Diagnosealarme. Diagnosealarm Bei folgenden Ereignissen erzeugt das Modul einen Diagnosealarm: ● Kanal temporär nicht verfügbar ● Kurzschluss (Spannung) ● Übertemperatur ● Leitungsbruch (Strom) ● Oberer Grenzwert überschritten ● Unterer Grenzwert unterschritten ●...
- Seite 24 Alarme/Diagnosemeldungen 5.3 Diagnosemeldungen Diagnosemeldungen Zu jedem Diagnoseereignis wird eine Diagnosemeldung ausgegeben und am Modul blinkt die DIAG-LED. Die Diagnosemeldungen können z. B. im Diagnosepuffer der CPU ausgelesen werden. Die Fehlercodes können Sie über das Anwenderprogramm auswerten. Tabelle 5- 4 Diagnosemeldungen, deren Bedeutung und Abhilfemöglichkeiten Diagnosemeldung Fehlercode Bedeutung...
- Seite 25 Technische Daten Technische Daten Technische Daten des AQ 4×U/I ST 6ES7135-6HD00-0BA1 Produkttyp-Bezeichnung AQ 4xU/I ST Allgemeine Informationen Firmware-Version V1.1 verwendbare BaseUnits BU-Typ A0, A1 Farbcode für modulspezifisches Farbkennzeichnungsschild CC00 Produktfunktion I&M-Daten Engineering mit STEP 7 TIA Portal projektierbar/integriert ab Version V11 SP2 / V13 STEP 7 projektierbar/integriert ab Version V5.5 SP3 / -...
- Seite 26 Technische Daten 6.1 Technische Daten 6ES7135-6HD00-0BA1 Analogausgaben Anzahl Analogausgänge Spannungsausgang, Kurzschlussstrom, max. 45 mA Zykluszeit (alle Kanäle) min. 5 ms Ausgangsbereiche, Spannung 0 bis 10 V Ja; 15 bit 1 bis 5 V Ja; 13 bit -5 bis +5 V Ja;...
- Seite 27 Technische Daten 6.1 Technische Daten 6ES7135-6HD00-0BA1 Grundfehlergrenze (Gebrauchsfehlergrenze bei 25 °C) Spannung, bezogen auf Ausgangsbereich, (+/-) ± 0,3 % Strom, bezogen auf Ausgangsbereich, (+/-) ± 0,3 % Alarme/Diagnosen/Statusinformationen Ersatzwerte aufschaltbar Alarme Diagnosealarm Diagnosemeldungen Diagnose Überwachung der Versorgungsspannung Drahtbruch Kurzschluss Überlauf/Unterlauf Diagnoseanzeige LED Überwachung der Versorgungsspannung (PWR-LED) Ja;...
- Seite 28 Technische Daten 6.1 Technische Daten Deratingkurve für zulässige Bürde bei Stromausgabe und waagrechter Einbaulage: Bild 6-1 Deratingkurve Stromausgabe (waagerecht) Deratingkurve für zulässige Bürde bei Stromausgabe und senkrechter Einbaulage: Bild 6-2 Deratingkurve Stromausgabe (senkrecht) Analogausgabemodul AQ 4xU/I ST (6ES7135-6HD00-0BA1) Gerätehandbuch, 03/2016, A5E03573364-AD...
- Seite 29 Technische Daten 6.1 Technische Daten Maßbild Siehe Gerätehandbuch ET 200SP BaseUnits (http://support.automation.siemens.com/WW/view/de/59753521) Analogausgabemodul AQ 4xU/I ST (6ES7135-6HD00-0BA1) Gerätehandbuch, 03/2016, A5E03573364-AD...
- Seite 30 Parameterdatensatz Abhängigkeiten bei der Projektierung mit GSD-Datei Bei der Projektierung des Moduls mit GSD-Datei ist zu beachten, dass die Einstellungen einiger Parameter voneinander abhängig sind. Projektierung mit PROFINET GSD-Datei In der Tabelle sind die Eigenschaften und deren Abhängigkeiten von Ausgabeart und Ausgabebereich für PROFINET aufgelistet.
- Seite 31 Parameterdatensatz A.2 Parametrierung und Aufbau Parameterdatensatz Projektierung mit PROFIBUS GSD-Datei In der Tabelle sind die Eigenschaften und deren Abhängigkeiten von Ausgabeart und Ausgabebereich für PROFIBUS aufgelistet. Ausgabeart Ausgabe- Diagnose Verhalten Ersatzwert bereich bei CPU- Fehlende Kurzschluss Überlauf/ Drahtbruch STOP Versorgungs- nach M Unterlauf spannung L+...
- Seite 32 Parameterdatensatz A.2 Parametrierung und Aufbau Parameterdatensatz Aufbau Datensatz 128 Hinweis Der Kanal 0 beinhaltet die Diagnose für das ganze Modul. Bild A-1 Aufbau Datensatz 128 Kopfinformation Das folgende Bild zeigt den Aufbau der Kopfinformation. Bild A-2 Kopfinformation Analogausgabemodul AQ 4xU/I ST (6ES7135-6HD00-0BA1) Gerätehandbuch, 03/2016, A5E03573364-AD...
- Seite 33 Parameterdatensatz A.2 Parametrierung und Aufbau Parameterdatensatz Parameter Das folgende Bild zeigt den Aufbau der Parameter für Kanal 0 bis 3. Sie aktivieren einen Parameter, indem Sie das entsprechende Bit auf "1" setzen. Bild A-3 Aufbau Byte x bis x+5 für die Kanäle 0 bis 3 Kodierungen für Ausgabeart Die folgende Tabelle enthält die Kodierungen für die Ausgabearten des Analogausgabemoduls.
- Seite 34 Parameterdatensatz A.2 Parametrierung und Aufbau Parameterdatensatz Kodierungen für Ausgabebereich Die folgende Tabelle enthält die Kodierungen für die Ausgabebereiche des Analogausgabemoduls. Diese Kodierungen müssen Sie im Byte x+1 des Datensatzes 128 eintragen (siehe vorheriges Bild). Tabelle A- 2 Kodierungen für Ausgabebereich Ausgabebereich Kodierung Spannung...
- Seite 35 Analogwertdarstellung In diesem Anhang sind die Analogwerte für alle Ausgabebereiche dargestellt, die Sie mit dem Analogmodul AQ 4xU/I ST nutzen können. Messwertauflösung Der digitalisierte Analogwert ist für Ausgabewerte bei gleichem Nennbereich derselbe. Die Analogwerte werden als Festpunktzahl im 2er-Komplement dargestellt. In der folgenden Tabelle finden Sie die Darstellung der binären Analogwerte und der zugehörigen dezimalen bzw.
- Seite 36 Analogwertdarstellung B.1 Darstellung der Ausgabebereiche Darstellung der Ausgabebereiche In den folgenden Tabellen finden Sie die digitalisierte Darstellung der bipolaren und unipolaren Ausgabebereiche. Die Auflösung beträgt 16 bit. Tabelle B- 2 Bipolare Ausgabebereiche Wert dez. Ausgabe- Datenwort Bereich wert in % ≥32512 117,589 Maximaler Aus-...
- Seite 37 Analogwertdarstellung B.2 Analogwertdarstellung in Spannungsausgabebereichen Analogwertdarstellung in Spannungsausgabebereichen In den folgenden Tabellen finden Sie die dezimalen und hexadezimalen Werte (Kodierungen) der möglichen Spannungsausgabebereiche. Tabelle B- 4 Spannungsausgabebereiche ±10 V und ±5 V Werte Spannungsausgabebereich Bereich dez. hex. ±10 V ±5 V 118,5149 % 32767 7FFF...
- Seite 38 Analogwertdarstellung B.3 Analogwertdarstellung in Stromausgabebereichen Tabelle B- 6 Spannungsausgabebereich 1 bis 5 V Werte Spannungsausgabebereich Bereich dez. hex. 1 bis 5 V 118,519 % 32767 7FFF 5,70 V Überlauf* 32512 7F00 117,589 % 32511 7EFF 5,70 V Übersteuerungsbereich 27649 6C01 100 % 27648 6C00...
- Seite 39 Analogwertdarstellung B.3 Analogwertdarstellung in Stromausgabebereichen Tabelle B- 8 Stromausgabebereich 0 bis 20 mA Werte Stromausgabebereich Bereich dez. hex. 0 bis 20 mA 118,5149 % 32767 7FFF 21 mA Überlauf* 29031 7167 105 % 29030 7166 21 mA Übersteuerungsbereich 27649 6C01 20 mA + 723,4 nA 100 % 27648...
