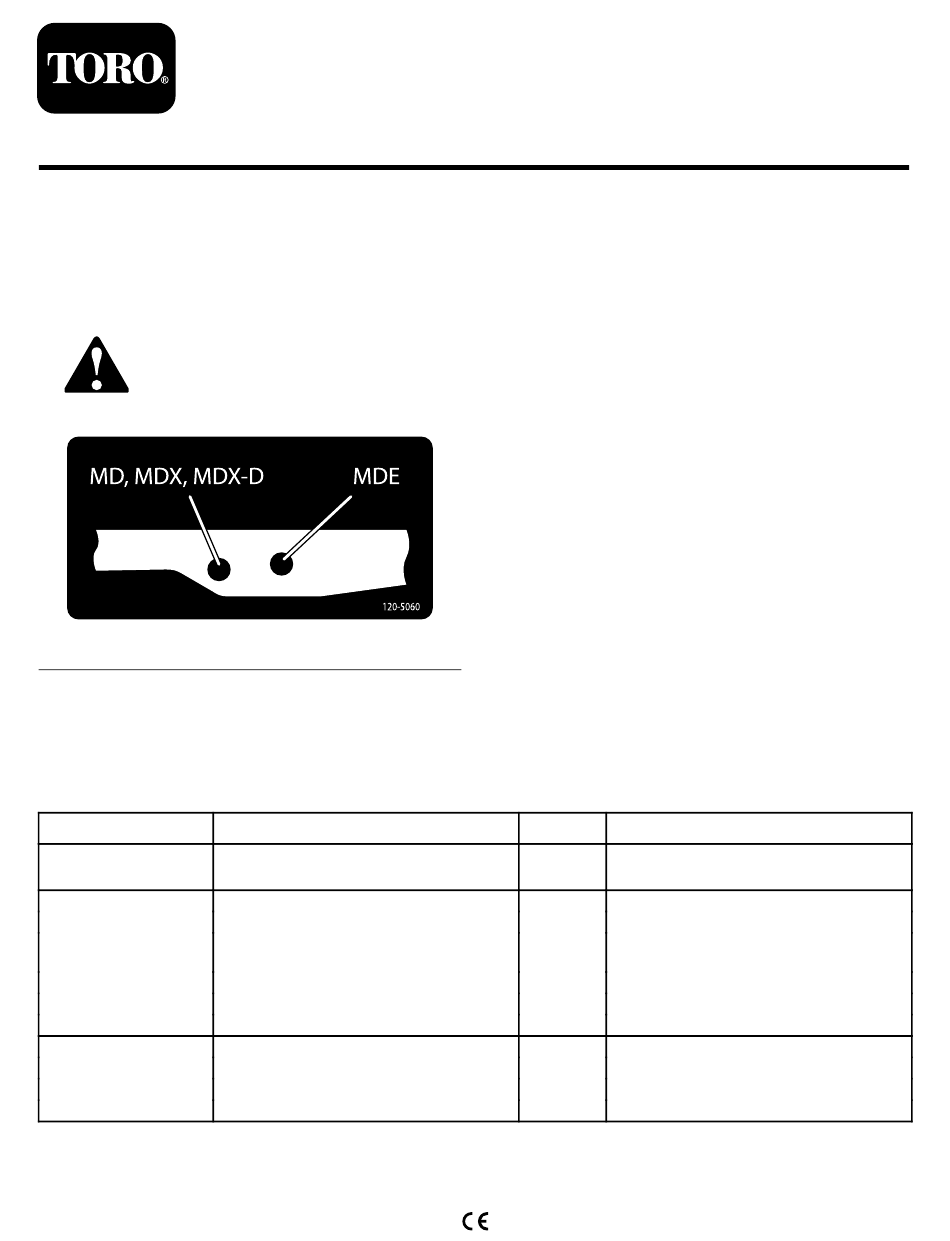

Elektrischer Ladepritschenhub
Nutzfahrzeuge der Serie Workman
2011
Modellnr. 07381—Seriennr. 312000001 und höher
Sicherheit
Sicherheits- und Bedienungsschilder
Die Sicherheits- und Bedienungsaufkleber sind gut sichtbar; sie befinden sich in der Nähe der
möglichen Gefahrenbereiche. Tauschen Sie beschädigte oder verloren gegangene Aufkleber aus.
120–5060
Installation
Einzelteile
Prüfen Sie anhand der nachstehenden Tabelle, dass Sie alle im Lieferumfang enthaltenen Teile erhalten haben.
Verfahren
1
2
3
© 2011—The Toro® Company
8111 Lyndale Avenue South
Bloomington, MN 55420
Beschreibung
Keine Teile werden benötigt
Hubhalterung, oben
Kreuzschraube ((3/8 x 2-1/2 Zoll)
Bundsicherungsmutter (Arretierung)
((3/8 Zoll))
Hubaktuatur
Lastösenbolzen
Splint
Schalter
Thermosicherung, 15 A
Lastösenbolzen (3-1/2 Zoll)
Splint
Registrieren Sie Ihr Produkt unter www.Toro.com.
Form No. 3371-984 Rev A
®
MD, MDX, MDX-D ab Baujahr
Installationsanweisungen
Menge
Verwendung
–
Vorbereiten der Maschine
1
4
4
Bauen Sie den Ladepritschenhub ein.
1
1
1
1
1
Bauen Sie den Schalter ein
1
1
Originaldokuments (DE)
Druck: USA
Alle Rechte vorbehalten
