Montage der Bauteile

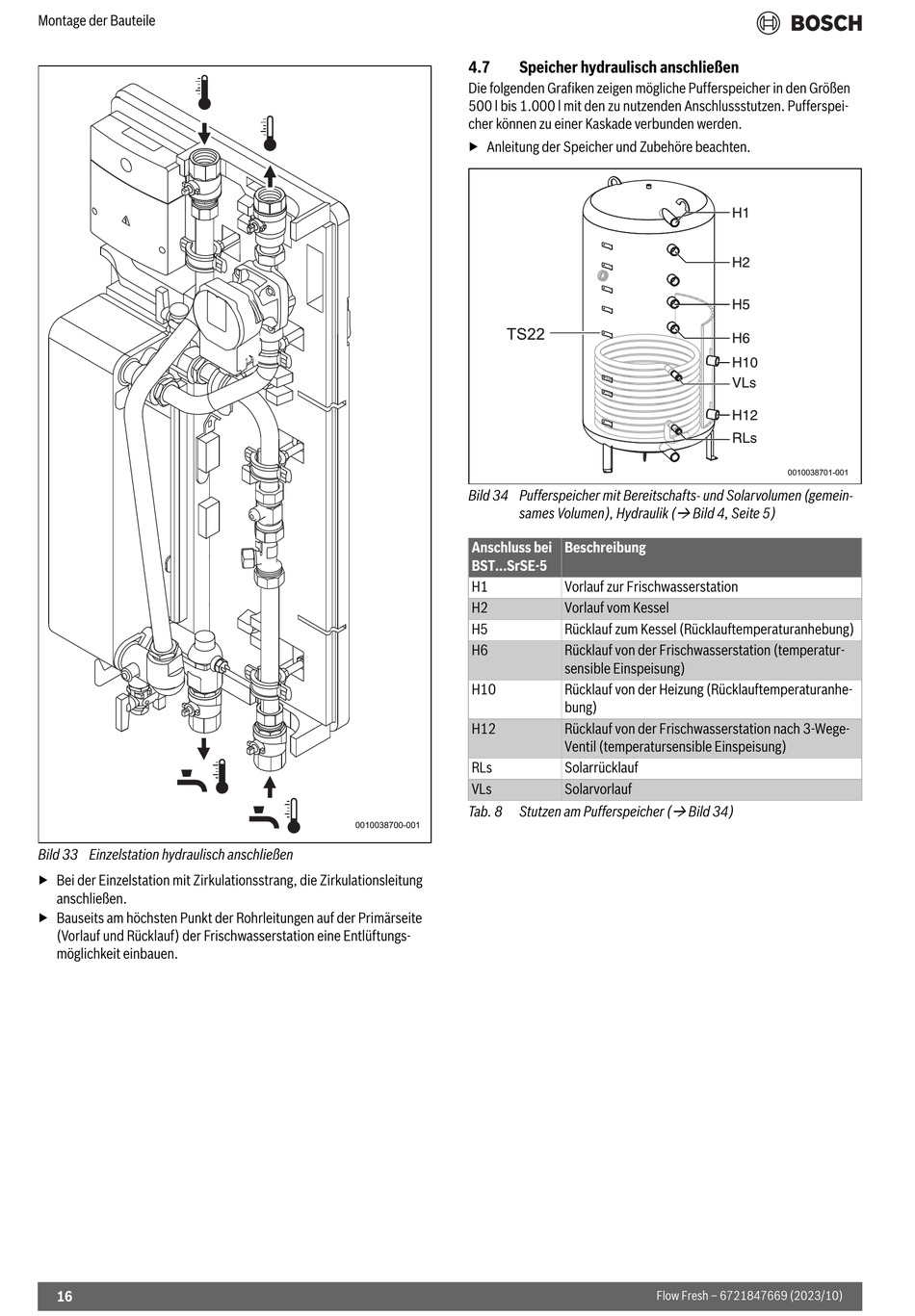

Bild 33 Einzelstation hydraulisch anschließen
▶ Bei der Einzelstation mit Zirkulationsstrang, die Zirkulationsleitung
anschließen.
▶ Bauseits am höchsten Punkt der Rohrleitungen auf der Primärseite
(Vorlauf und Rücklauf) der Frischwasserstation eine Entlüftungs-
möglichkeit einbauen.
16
4.7 Speicher hydraulisch anschließen
Die folgenden Grafiken zeigen mögliche Pufferspeicher in den Größen
500 l bis 1.000 l mit den zu nutzenden Anschlussstutzen. Pufferspei-
cher können zu einer Kaskade verbunden werden.
▶ Anleitung der Speicher und Zubehöre beachten.
Bild 34 Pufferspeicher mit Bereitschafts- und Solarvolumen (gemein-
sames Volumen), Hydraulik (
Anschluss bei
BST...SrSE-5
H1
H2
H5
H6
H10
H12
RLs
VLs
Tab. 8 Stutzen am Pufferspeicher (
00100 00100 38 38 700-001 700-001

Bild 4, Seite 5)
Beschreibung
Vorlauf zur Frischwasserstation
Vorlauf vom Kessel
Rücklauf zum Kessel (Rücklauftemperaturanhebung)
Rücklauf von der Frischwasserstation (temperatur-
sensible Einspeisung)
Rücklauf von der Heizung (Rücklauftemperaturanhe-
bung)
Rücklauf von der Frischwasserstation nach 3-Wege-
Ventil (temperatursensible Einspeisung)
Solarrücklauf
Solarvorlauf

Bild 34)
Flow Fresh – 6721847669 (2023/10)
