Bosch ISC-RSC3-S Installationsanleitung

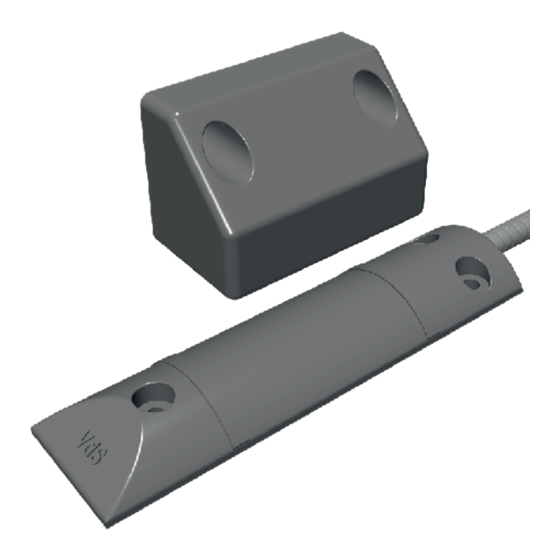

ISC-RSC3-S
Rolltorkontakt
de Installationsanleitung
en Installation manual
VdS-Klasse C ( 113 047) G
EN 50131-2-6 Grad 3
Montagehinweise
Der Einsatz der Rolltorkontakte erfolgt gemäß VdS-Richtlinie 2311.
Rolltorkontakte werden vorwiegend an Roll-, Schiebe- und Kipptoren eingesetzt.
Das RTK-Gehäuse wird am Boden montiert (ebene Auflagefläche erforderlich). Die Position des
Magneten wird durch zwei Markierungen bestimmt. Der Magnet wird in der Mitte über den beiden
Markierungen in einem Abstand von mindestens 22 mm montiert. Der seitliche Versatz darf 5 mm
nicht überschreiten, siehe Montageskizze.
Bei der Montage ist auf die zulässigen Einbautoleranzen zu achten.
Das Magnetschaltergehäuse darf trotz seiner hohen mechanischen Festigkeit nicht als Türstopper
dienen. Entsprechende Zwischenräume sind einzuhalten.
Achtung!
Die Befestigung der Gehäuseteile erfolgt mit nichtmagnetischen Linsenblechschrauben
Form HC 4,8 x 45 DIN7981-A2 bzw. Linsenschrauben HM 5 x 20 DIN 7985-A2 auf
nichtmagnetischen Unterlagen.
Bei Montage in näherer Umgebung von ferromagnetischen Werkstoffen sind die Schaltbereiche vom
Errichter gesondert zu ermitteln und der Einsatz des Rolltorkontaktes zu verantworten.
Für die sichere Funktionsweise der Öffnungsüberwachung mit dem angeschlossenen System trägt
allein der Errichter die Verantwortung.
Annäherungswert
Abzugswert
Anschaltung
Technische Daten
Schaltspannung
Schaltstrom
Montageabstand
Umweltklasse VdS / EN
Schutzart
Temperaturbereich
Gehäuse
- Material
- Farbe
Abmessungen Schalter
Abmessungen Magnet
Anschlusskabel
Schutzschlauch
37mm ± 6mm
47mm ± 6mm
£ 30 V
10 μA ... 100 mA
³ 22 mm
III / IIIA
IP67
-40°C ... +70°C
PA-GF
grau
150 x 40 x 13,5 mm
65 x 42 x 35 mm
LIYY 4 x 0,14 mm² SN,
Æ
3,2 mm, Länge 6 m, weiß
Æ
flexibler Metallschlauch, 9 mm,
kunststoffummantelt, 1 m lang
Bosch Sicherheitssysteme GmbH
Robert-Bosch-Ring 5
85630 Grasbrunn
Germany
www.boschsecurity.com
© Bosch Sicherheitssysteme GmbH, 2013
V2 2013 03 1
