44
de | Anhänge

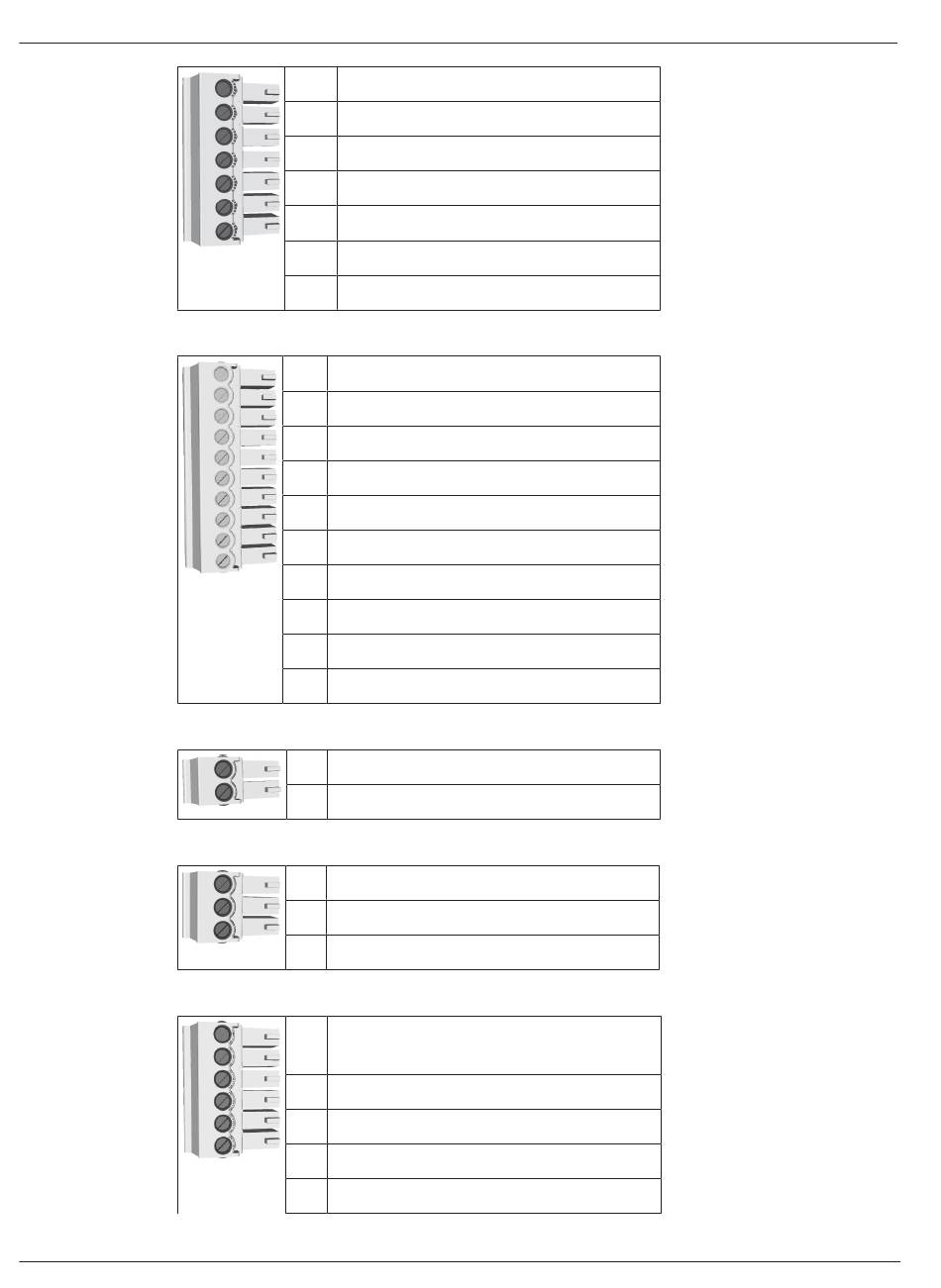

Tab. 7.6: Stromversorgung
Tab. 7.7: RS-485-Leserschnittstelle
Tab. 7.8: Analoger Eingang
Tab. 7.9: Relaisausgang
2020-01 | V02 |
1
Stromversorgung, DC-plus (10 V–30 V)
2
Abschirmung
3
Stromversorgung (0 V)
4
USV (Power-Good-Signal) – AC
5
USV (Power-Good-Signal) – Batterie
6
USV (Power-Good-Signal) – DC
7
USV (Power-Good-Signal) – Gemeinsam
1
Stromversorgung Leser (10 V–30 V)
2
Stromversorgung Leser (0 V)
3
Abschirmung
4
Datenleitung RxTx+
5
Datenleitung RxTx-
6
Datenabschirmung (PAG)
7
Nicht angeschlossen
8
Nicht angeschlossen
9
Nicht angeschlossen
10
Nicht angeschlossen
1
Analoger Eingang, Eingang
2
Analoger Eingang, Ausgang
1
Relaisausgang, Schließer
2
Relaisausgang, gemeinsam
3
Relaisausgang, Öffner
1
Stromversorgung für externe Geräte
(10 V–30 V)
2
Stromversorgung für externe Geräte (0 V)
3
Abschirmung
4
Datenleitung RxTx+
5
Datenleitung RxTx-
Installation manual
Access Modular Controller 2
Bosch Access Systems B.V.
