de | Installation
4.6
Erdung und Abschirmung
Der Haupterdungspunkt beim AMC2-4R4 wird auf den Pin 2 des Anschlusses für die
Stromversorgung gelegt – siehe Anschlussdiagramme, Seite 42.
Grundsätzlich sollten alle Signalverbindungen mit niedrigem Pegel abgeschirmt sein.
Der AMC2-4R4 ermöglicht Ihnen die Erstellung eines zentralen Erdungs- bzw.
Abschirmungspunktes, indem Sie einfach bestimmte Jumper einstellen. Stellen Sie diese
Jumper nur ein, wenn Erdung oder Abschirmung nicht mit anderen Mitteln erreicht werden
können.
Hinweis!
Gefahr von Fehlfunktionen
Achten Sie darauf, dass sich keine Erdschleifen bilden.
Hinweis!
Im Allgemeinen gilt Folgendes:
Wenn die Geräte eine eigene Stromversorgung haben, wird die Abschirmung nur auf einer
Seite aufgelegt. Das nicht verbundene Ende sollte zur Vermeidung einer unbeabsichtigten
Verbindung isoliert werden.
Wenn ein Gerät von einem anderen mit Strom versorgt wird, sollte die Kabelabschirmung auf
beiden Seiten aufgelegt werden.
4.6.1
Erdung für Hostschnittstelle
A

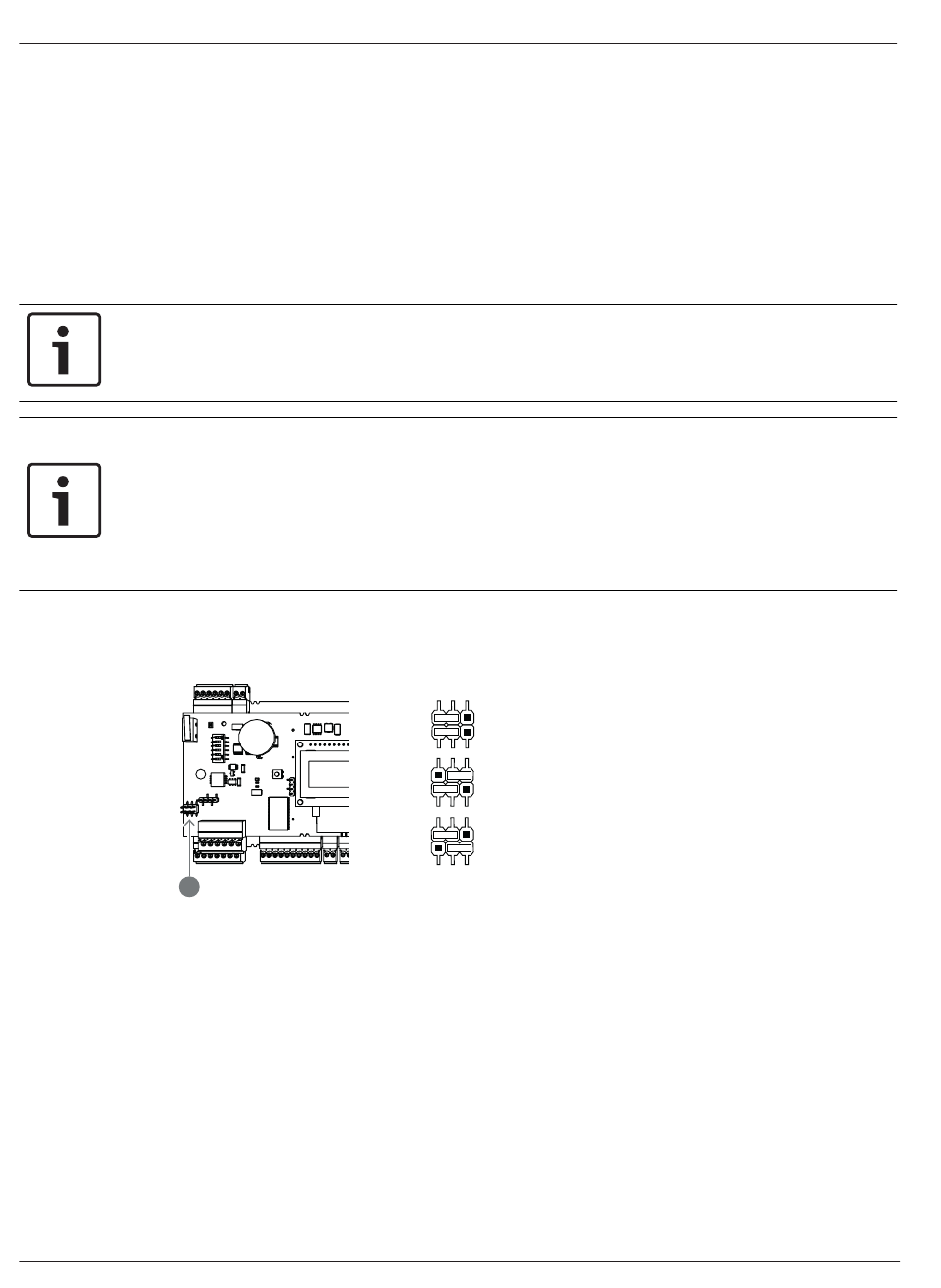

Abbildung 4.5: Position des Erdungsjumpers bei RS-485-Hostschnittstellen
Die interne Erde des Controllers ist immer mit der Erde des RS-485-Hosts verbunden.
Jumpereinstellung 1 zeigt die Einstellung ab Werk.
Jumpereinstellung A1 zeigt die Einstellung ab Werk.
Jumper JP1 verbindet die interne Erde des AMC2-4R4 mit der Erde der RS-485-
Hostschnittstelle.
Mit dem Jumper JP2 wird die Signalerde festgelegt.
Einstellungen für Jumper JP1:
Wenn der Erdleiter und die Abschirmung am Host nicht miteinander verbunden sind und
–
–
2020-01 | V02 |
keine Anbieterleitung besteht, wird der Jumper JP1 gesetzt (= A2)
eine Anbieterleitung besteht, wird der Jumper JP1 nur am ersten Gerät gesetzt (= A2)
A 1:
Delivery status
A 2:
JP1
JP2
JP1
A 3:
JP2
