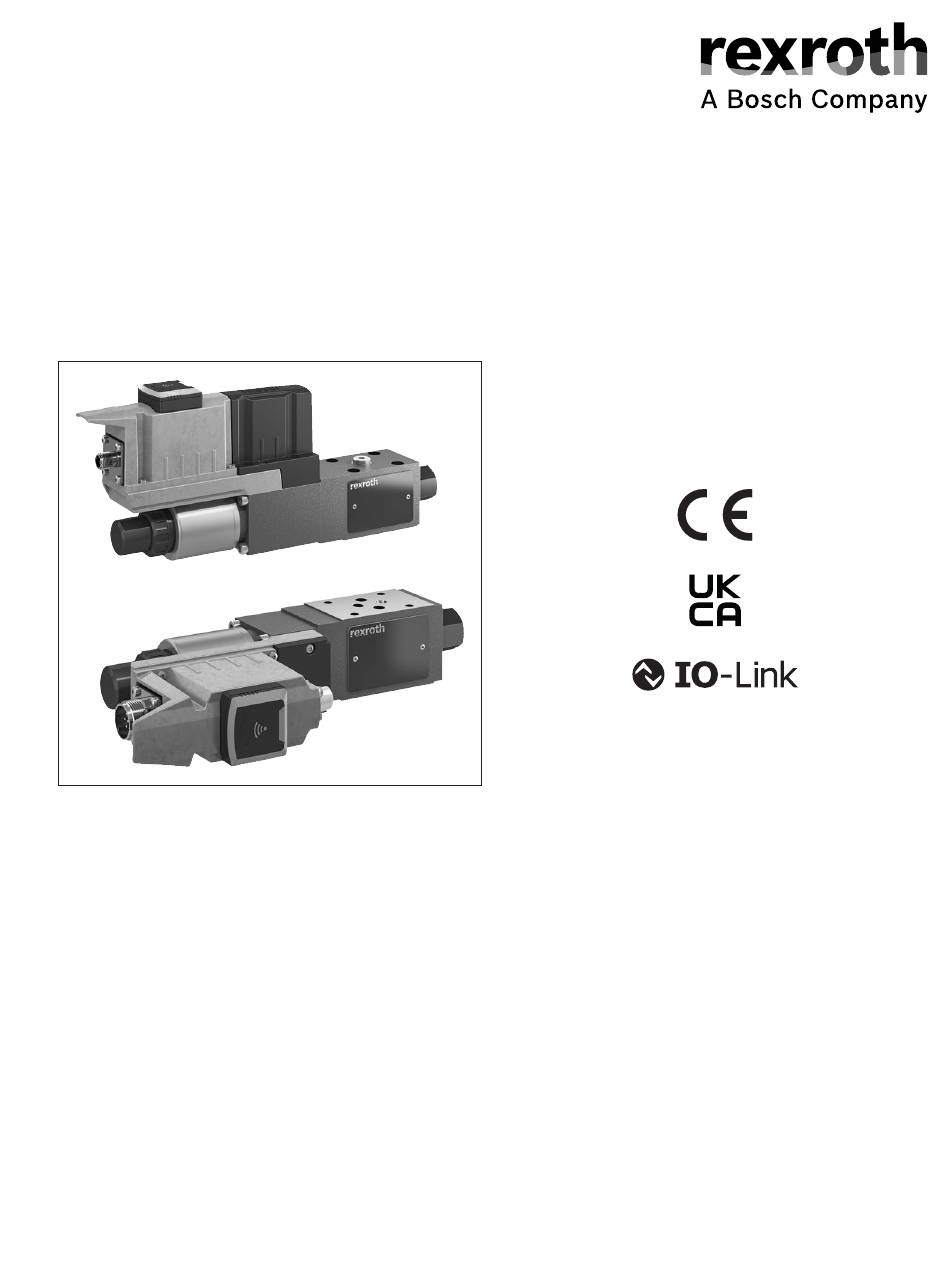

RD 29283
Ausgabe: 2023-01
Ersetzt: 2021-04

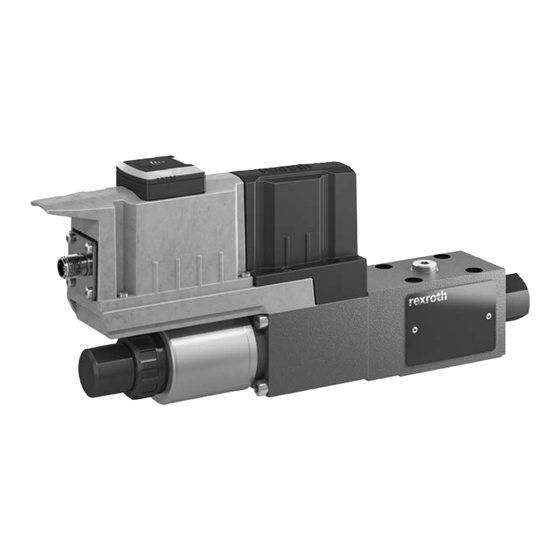

Proportional-Druckreduzierventil, vorgesteuert,
mit oder ohne intergrierter digitaler Elektronik (OBED)
Typ 3DRE(E)(A) und Z3DRE(E)(A)
H8172+8173
Merkmale
▶ Druckgeregelt, wahlweise
▶ Druckreduzierung in den Anschlüssen A und P① mit
Druckabsicherung
▶ Für Plattenaufbau oder Zwischenplattenbauweise
▶ Mit integrierter digitaler Elektronik (OBED), wahlweise
▶ CE-Konformität nach EMV-Richtlinie 2014/30/EU
▶ Lineare Sollwert-/Druckkennlinie
▶ Mit integrierten und externen Drucksensor, wahlweise
▶ Drucksensor für verschiedene Applikationen anpassbar
▶ Digitale (IO-Link, Bluetooth®) und analoge Schnittstel-
len, wahlweise
▶ Optional über Bluetooth®, schnelle und einfache Ana-
lyse und Strukturanpassung durch App-Funktion
▶ Nenngröße 6
▶ Geräteserie 2X
▶ Maximaler Betriebsdruck 350 bar
▶ Maximaler Volumenstrom 60 l/min
Inhalt
Merkmale
Bestellangaben
Symbole
Funktion, Schnitt
Technische Daten
Elektrische Anschlüsse und Belegung
Kennlinien
Abmessungen
Zubehör
Sicherheitshinweise
Zertifizierung
Projektierungshinweise
Weitere Informationen
RD 29283, Ausgabe: 2023-01, Bosch Rexroth AG
1
2, 3
4
5, 6
7 ... 10
11, 12
13 ... 17
18 ... 26
27
28
28
28
29
