Anleitung PKS 250W+D-D
09.11.2001 8:17 Uhr
Aufbau- und
Betriebsanleitung

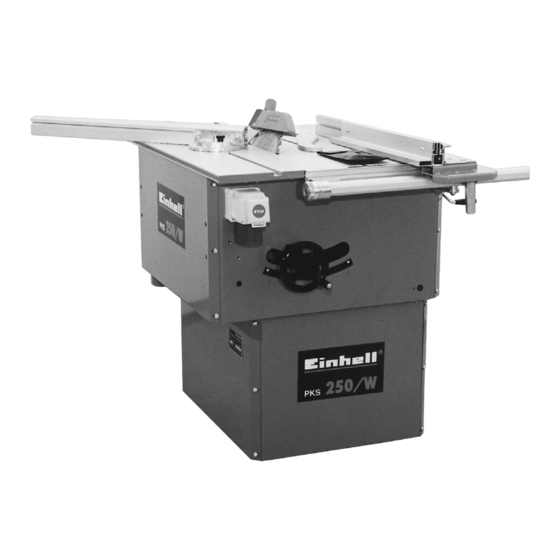

Präzisionskreissäge
Achtung!
Bitte lesen Sie die Aufbau-und Betriebsanleitung
der PKS 250 vor Montage und Inbetriebnahme
sorgfältig durch.
Gehörschutz tragen
Augenschutz tragen
Atemschutz tragen
Art.-Nr.: 43.031.50
Art.-Nr.: 43.031.51
Seite 1
250/W
PKS
250/D
PKS
®
Werbung
Verwandte Anleitungen für EINHELL PKS 250/W
Inhaltszusammenfassung für EINHELL PKS 250/W
- Seite 1 Anleitung PKS 250W+D-D 09.11.2001 8:17 Uhr Seite 1 ® Aufbau- und Betriebsanleitung Präzisionskreissäge Achtung! Bitte lesen Sie die Aufbau-und Betriebsanleitung der PKS 250 vor Montage und Inbetriebnahme sorgfältig durch. Gehörschutz tragen Augenschutz tragen Atemschutz tragen 250/W Art.-Nr.: 43.031.50 250/D Art.-Nr.: 43.031.51...
- Seite 2 Betrieb/Hilfsmittel Seite Wartung Seite Zubehör Seite Weitere Produkte Holzbearbeitungsprogramm Seite Garantieurkunde Seite 1. Technische Daten Text PKS 250/W PKS 250/D Tischgröße 900 x 720 mm 900 x 720 mm Tischhöhe 850 mm 850 mm Schnitthöhe 90/45 Grad 70mm/45mm 70mm/45mm Höhenverstellung...
- Seite 3 Anleitung PKS 250W+D-D 09.11.2001 8:17 Uhr Seite 3 2. Lieferumfang 4. Sicherheitsregeln Präzisionskreissäge PKS Vor Montage und Betrieb der Maschine ausführlich Sägeblatt (Außendurchmesser 250 mm, Bohrungs- die Betriebsanleitung lesen. durchmesser 30 mm, Dicke 3,2 mm ) Nur vorschriftsmäßige Zuleitungen in einwand- Spaltkeil (3 mm) mit Schutzhaube freien Zustand verwenden.
- Seite 4 Anleitung PKS 250W+D-D 09.11.2001 8:17 Uhr Seite 4 5. Montage/Aufstellung Die Nummern auf den Zeichnungen und der Ersatzteilliste sind identisch. Bei der Montage darauf achten, daß der Netzstecker gezogen ist. Montage Adapter : Den Adapter (79) montieren sie, wie oben abgebildet, handfest Montage Untergestell : auf der linken Seite mit den Linsenschrauben M 8 x 16 (96).
- Seite 5 Anleitung PKS 250W+D-D 09.11.2001 8:17 Uhr Seite 5 Montage des Sägeblattes : Setzen sie den Sägeblattflansch (14) auf die Lagerwelle (8). Einstellung des Spaltkeils : Sägeblatt (30) auf den Flansch aufsetzen und den vorderen Nun können sie, wie in Bild oben dargestellt, den Spaltkeil auf Sägeblattflansch (37) aufstecken.
- Seite 6 Anleitung PKS 250W+D-D 09.11.2001 8:17 Uhr Seite 6 Vormontage des Spannteils: Spannteil (7), wie abgebildet, vormontieren. Beachten sie, daß der Klemmhebel (112) und die Druckplatte Montage des Parallelanschlags : (110) beweglich sind. Den Parallelanschlag, wie abgebildet, handfest vormontieren. Montage des niederen Zusatzanschlages: Für dünne Materialien wird ein Zusatzanschlag mitgeliefert, der Den vormontierten Anschlag setzen sie nun auf die Maschine wie abgebildet, montiert werden kann.
- Seite 7 Anleitung PKS 250W+D-D 09.11.2001 8:17 Uhr Seite 7 6.Inbetriebnahme 7.2 Tiefeneinstellung 1. Vor Inbetriebnahme sollten sie sich versichern, daß alle Die Tiefeneinstellung wie folgt durchführen. Die Bewegungsteile frei sind. Sternschraube (42) am Handrad (43) entgegen dem 2. Überzeugen sie sich vor dem Anschließen der Uhrzeigersinn lockern.
- Seite 8 Anleitung PKS 250W+D-D 09.11.2001 8:17 Uhr Seite 8 7.4 Linse 7.6 Feineinstellung Auf dem Parallelanschlag befindet sich eine Ver- Zur Feineinstellung des zu schneidenden Maßes befindet größerungslinse, um die einzustellenden Maße auf der sich, wie auf dem Bild zu sehen, eine Einstellscheibe. Maßleiste sichtbarer erscheinen zu lassen.
- Seite 9 Anleitung PKS 250W+D-D 09.11.2001 8:17 Uhr Seite 9 8. Betrieb/Hilfsmittel 8.3 Schrägschnitte Schrägschnitte werden grundsätzlich unter der 8.1 Schneiden schmaler Teile Verwendung des Parallelanschlags durchgeführt. Hier muß der niedere Anschlag montiert werden. Längsschnitte von Teilen, die kleiner sind als 120 mm, Das zu schneidende Werkstück wird am Parallelanschlag müssen unbedingt mit einem Schiebestock, wie entlang geführt.
- Seite 10 Anleitung PKS 250W+D-D 09.11.2001 8:17 Uhr Seite 10 9. Wartung 10. Zubehör Zur Präzisionskreissäge PKS 250/W+D ist folgendes 9.1 Sägeblattwechsel Zübehör lieferbar: Netzstecker ziehen Zum Sägeblattwechsel nehmen sie das linke Tischteil ab. Hartmetallsägeblatt Nun öffnen sie mit dem beiliegenden Innensechskant- Größe Ø...
- Seite 11 Anleitung PKS 250W+D-D 09.11.2001 8:17 Uhr Seite 11 Weitere Produkte aus unserem Holzbearbeitungs-Programm Abricht-Dickenhobelmaschine Absauggerät 1000 260-160 Art.-Nr.: 43.041.10 Art.-Nr.: 43.023.00 Netz: 230 V ~ 50 Hz Betriebsspannung: 230 V ~ 50 Hz /1,5 kW Hobelbreite: 260 mm Luftmenge: max. 300 m Maße des Hobeltisches: 1100 mm Anzahl der Messer:...
- Seite 12 Anleitung PKS 250W+D-D 09.11.2001 8:17 Uhr Seite 12 Technische Änderungen vorbehalten! wegm · 07/97...
