Montage
5.2

Sensor montieren

5.2.1

Messeinrichtung

Eine vollständige Messeinrichtung besteht aus:
• Chlorsensor
• Messumformer Liquisys CCM223/253
• Messkabel CPK9
• Durchflussarmatur Flowfit CCA250
• Optional: Verlängerungskabel CYK71
4
3
2
1

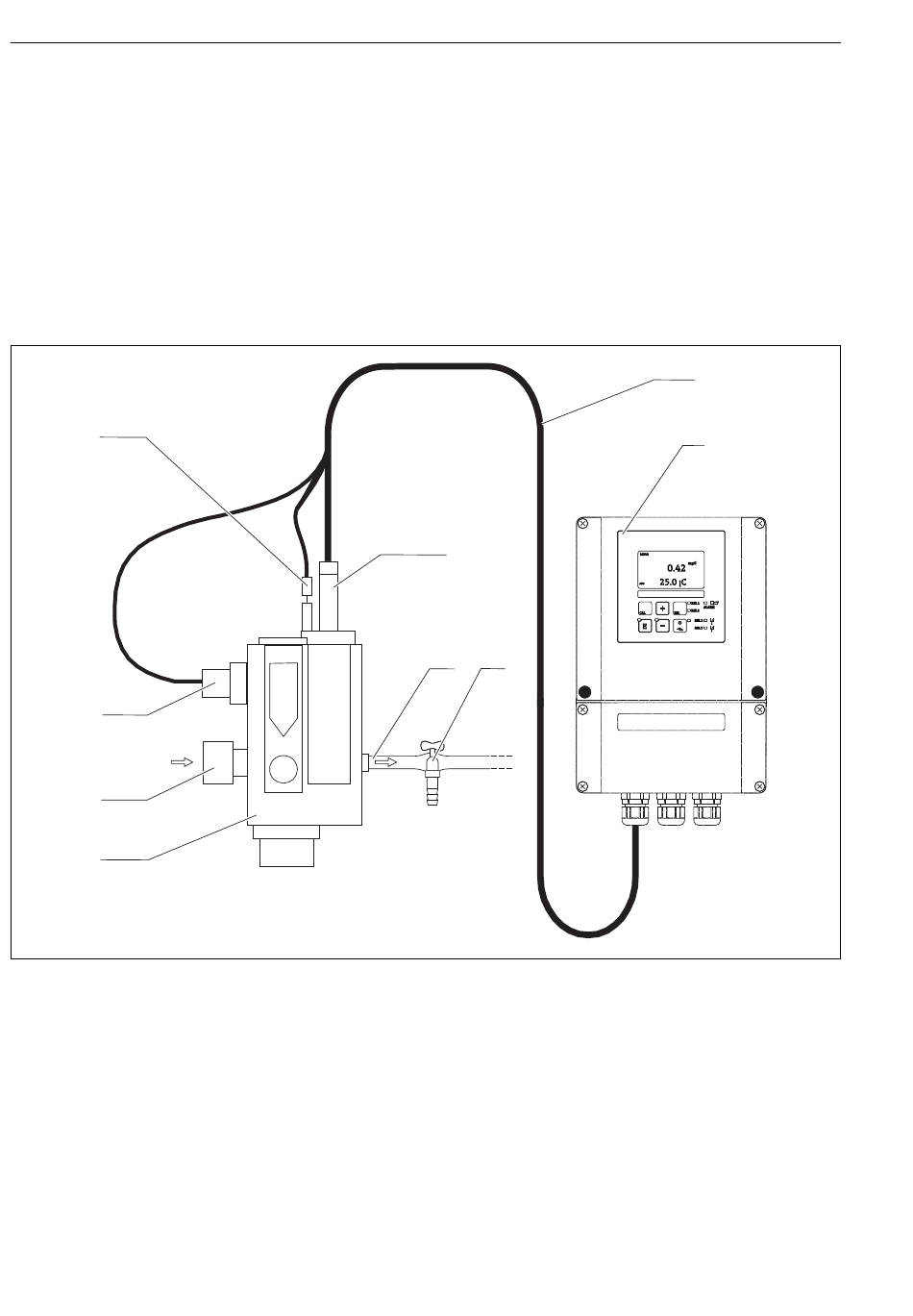

 2 Beispiel einer Messeinrichtung
1 Durchflussarmatur Flowfit CCA250
2 Zulauf zur Durchflussarmatur Flowfit CCA250
3 Näherungsschalter (optional)
4 PAL-Stift
5 Chlordioxidsensor CCS240
6 Ablauf
7 Probenahmehahn
8 Messkabel CPK9
9 Messumformer Liquisys CCM223/253
12
5
6 7
CCS240/241
8
9
mg/l
0.42
25.0 ¡C
REL 1
ALARM
REL 2
CAL REL
REL 1
E
REL 2
A0037976
