TI01677S/04/DE/01.22-00
71556525
2022-03-31
Products
Technische Information

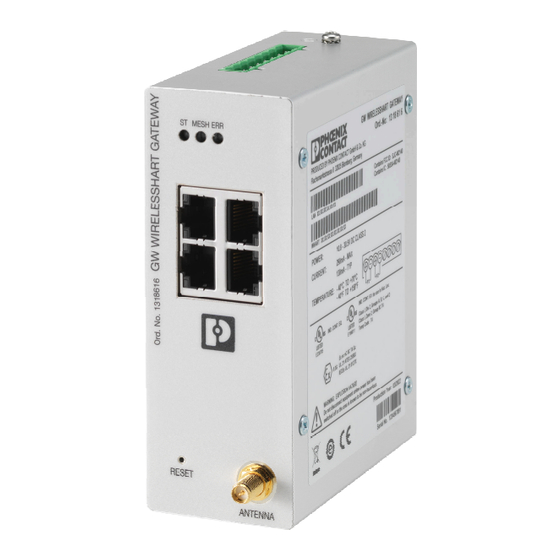

FieldGate SWG50
Funktionales WirelessHART Gateway
Anwendungsgebiet
FieldGate SWG50 ist ein Gateway für WirelessHART-Netzwerke. Es ermöglicht die
Kommunikation von WirelessHART-Feldgeräten untereinander und verwaltet die
Netzwerksicherheit und -konnektivität. Das FieldGate konvertiert und speichert die
Daten der drahtlosen Feldgeräte in ein Format, das mit anderen Systemen kompati-
bel ist. Es verfügt über Ethernet-Schnittstellen für den Anschluss an Host-Anwen-
dungen wie SCADA-Tools.
Ihre Vorteile
• Einfache Inbetriebnahme und Diagnose eines selbstorganisierten WirelessHART-
Netzwerks mit bis zu 100 WirelessHART-Geräten.
• Ideal für Betriebe mit begrenztem Platzangebot im Schaltschrank, da es kompakt
ist und auf DIN-Schienen montiert werden kann.
• Flexibler Einsatz von FieldGate in explosionsgefährdeten Bereichen einer Anlage.
• Nahtlose Integration von Feldgeräteinformationen in übergeordnete Systeman-
wendungen unter Verwendung von standardisierten Protokollen wie Modbus TCP
oder HART IP.
Solutions
Services
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für Endress+Hauser FieldGate SWG50
Inhaltszusammenfassung für Endress+Hauser FieldGate SWG50
- Seite 1 FieldGate SWG50 Funktionales WirelessHART Gateway Anwendungsgebiet FieldGate SWG50 ist ein Gateway für WirelessHART-Netzwerke. Es ermöglicht die Kommunikation von WirelessHART-Feldgeräten untereinander und verwaltet die Netzwerksicherheit und -konnektivität. Das FieldGate konvertiert und speichert die Daten der drahtlosen Feldgeräte in ein Format, das mit anderen Systemen kompati- bel ist.
-
Seite 2: Symbole Für Informationstypen
FieldGate SWG50 Hinweise zum Dokument Symbole Warnhinweissymbole GEFAHR Dieser Hinweis macht auf eine gefährliche Situation aufmerksam, die, wenn sie nicht vermieden wird, zu Tod oder schwerer Körperverletzung führen wird. WARNUNG Dieser Hinweis macht auf eine gefährliche Situation aufmerksam, die, wenn sie nicht vermieden wird, zu Tod oder schwerer Körperverletzung führen kann. -
Seite 3: Arbeitsweise Und Systemaufbau
Das FieldGate SWG50 ist ein funktionales WirelessHART-Gateway. Es besteht aus einer Netzwerk- manager-Anwendung, einem WirelessHART (Zugangspunkt)-Funkmodul und einer Gateway- Anwendung. Bis zu 100 drahtlose oder kabelgebundene Geräte können mit dem FieldGate SWG50 verbunden werden. Die Anwendung liefert Daten aus dem WirelessHART-Netzwerk über Modbus TCP oder HART-IP. -
Seite 4: Energieversorgung
FieldGate SWG50 Kommunikation und Daten- HART IP verarbeitung Das Gateway unterstützt HART IP über TCP und UDP. Bis zu 10 Socket-Verbindungen können gleich- zeitig hergestellt werden. Modbus TCP Das Gateway unterstützt Modbus TCP über Ethernet. Eingang Messbereich Bis zu 250 m im Freien. -
Seite 5: Leistungsmerkmale
FieldGate SWG50 Referenz Etikett Steckertyp Signal Verwendung RJ-45 10/100/1000-T Ethernetanschluss RSMA 2,4 GHz Antennenanschluss Schraube Philips Geräteerdung Stecker 8-Pin Combicon DC Spannung Spannungsversorgung Stecker Signal Markierung +P1- +P2- Die Haltekraft des Steckverbinders muss mindestens 15 N betragen. Klemmen Erdboden Ring- oder Spaten-/Gabelzungen-Crimpverbindung zu M3-Kopfschraube und Sicherungs- scheibe in der oberen Fläche des Gerätegehäuses. - Seite 6 FieldGate SWG50 Einbauhinweis Das FieldGate SWG50 wird auf einer NS 35-Montageschiene montiert. Um ein Verrutschen des Geräts zu vermeiden, müssen auf beiden Seiten Endklemmen montiert werden. Die Montage ist horizontal oder vertikal möglich. Die Module werden von links nach rechts auf der Montageschiene montiert.
-
Seite 7: Konstruktiver Aufbau
FieldGate SWG50 Elektromagnetische Verträg- Konformität zur EMV-Richtlinie 2014/30/EU lichkeit (EMV) Konstruktiver Aufbau Bauform, Maße A0048886 3 Ansichten in mm Abmessungen 120 mm ⋅ 90 mm ⋅ 45 mm (4,72 in ⋅ 3,54 in ⋅ 1,77 in) Gewicht Max. 500 g Werkstoffe Gehäusematerial: Aluminium... -
Seite 8: Anzeige Und Bedienoberfläche
Jeder Port kann für den Zugriff auf die Webserver-, HART-IP- oder Modbus-Schnittstellen verwendet werden. Reset Taste Die Reset Taste stellt die Standard-IP-Adresse wieder her und setzt den FieldGate SWG50 auf die Werkseinstellung zurück. Zertifikate und Zulassungen Aktuelle Zulassungen zum Produkt sind über www.endress.com... -
Seite 9: Eingetragene Marken
• Je nach Gerät: Direkte Eingabe von messstellenspezifischen Angaben wie Messbereich oder Bediensprache • Automatische Überprüfung von Ausschlusskriterien • Automatische Erzeugung des Bestellcodes mit seiner Aufschlüsselung im PDF- oder Excel- Ausgabeformat • Direkte Bestellmöglichkeit im Endress+Hauser Onlineshop Zubehör Aktuell verfügbares Zubehör zum Produkt ist über www.endress.com auswählbar: Produkt mit Hilfe der Filter und Suchmaske auswählen. - Seite 12 *71556525* 71556525 www.addresses.endress.com...
