Quicklinks
D

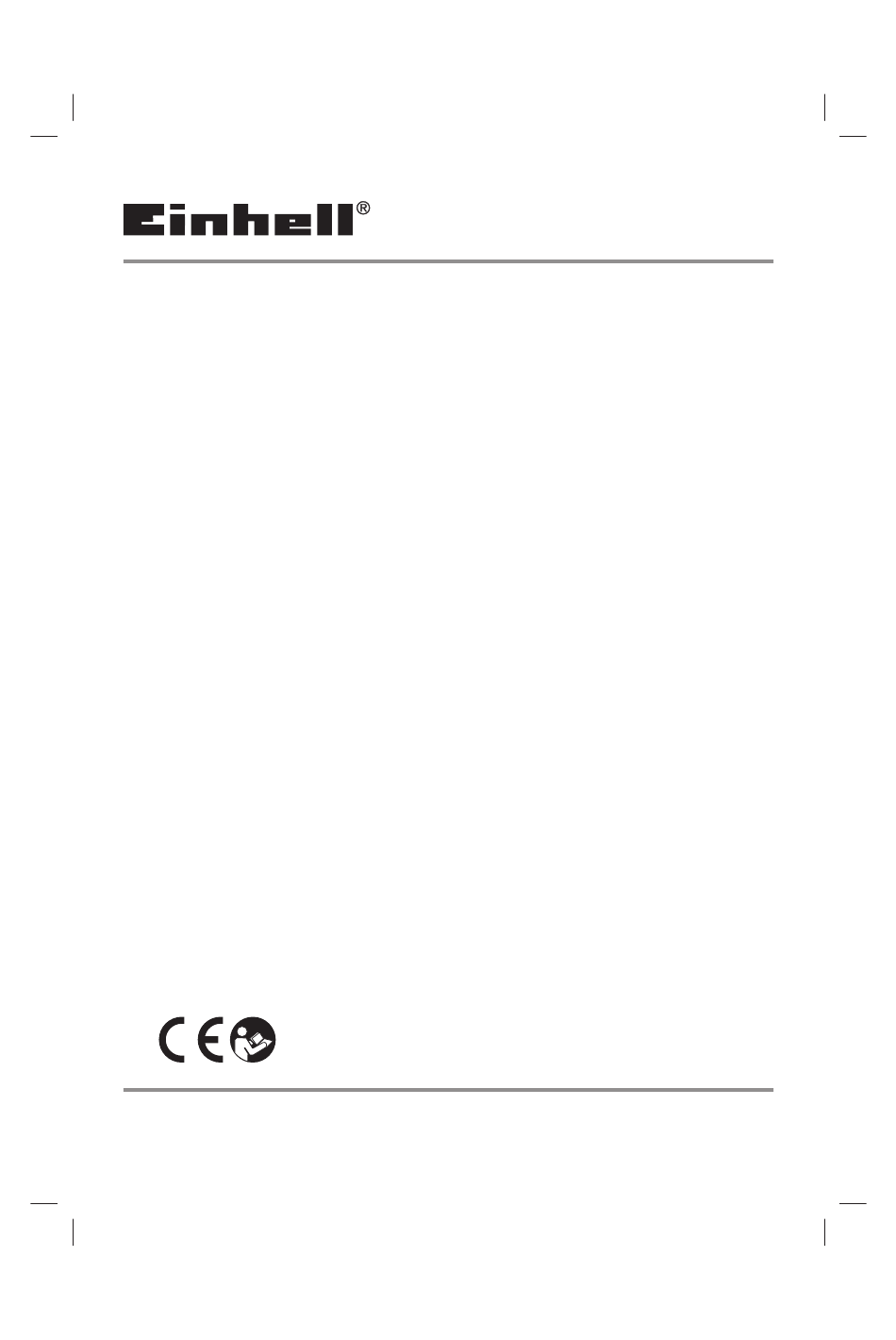

Originalbetriebsanleitung
Akku-Schlagschrauber
GB
Original operating instructions
Cordless Hammer Screwdriver
F
Mode d'emploi d'origine
Visseuse à percussion sans fi l
I
Istruzioni per l'uso originali
Trapano avvitatore a batteria
NL
Originele handleiding
Accu-slagschroevendraaier
E
Manual de instrucciones original
Atornillador de percusión
con batería
P
Manual de instruções original
Aparafusadora de impacto sem fi o
7
Art.-Nr.: 42.572.14
Anl_TE_CI_18_1_Li_SPK7.indb 1
Anl_TE_CI_18_1_Li_SPK7.indb 1
TE-CI 18/1 Li
I.-Nr.: 11027
06.04.2017 09:53:02
06.04.2017 09:53:02
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für EINHELL 42.572.14
Inhaltszusammenfassung für EINHELL 42.572.14
- Seite 1 Istruzioni per l’uso originali Trapano avvitatore a batteria Originele handleiding Accu-slagschroevendraaier Manual de instrucciones original Atornillador de percusión con batería Manual de instruções original Aparafusadora de impacto sem fi o Art.-Nr.: 42.572.14 I.-Nr.: 11027 Anl_TE_CI_18_1_Li_SPK7.indb 1 Anl_TE_CI_18_1_Li_SPK7.indb 1 06.04.2017 09:53:02 06.04.2017 09:53:02...
- Seite 2 - 2 - Anl_TE_CI_18_1_Li_SPK7.indb 2 Anl_TE_CI_18_1_Li_SPK7.indb 2 06.04.2017 09:53:03 06.04.2017 09:53:03...
- Seite 3 - 3 - Anl_TE_CI_18_1_Li_SPK7.indb 3 Anl_TE_CI_18_1_Li_SPK7.indb 3 06.04.2017 09:53:05 06.04.2017 09:53:05...
-
Seite 4: Inhaltsverzeichnis
Inhaltsverzeichnis 1. Sicherheitshinweise 2. Gerätebeschreibung und Lieferumfang 3. Bestimmungsgemäße Verwendung 4. Technische Daten 5. Vor Inbetriebnahme 6. Bedienung 7. Reinigung, Wartung und Ersatzteilbestellung 8. Entsorgung und Wiederverwertung 9. Lagerung 10. Anzeige Ladegerät - 4 - Anl_TE_CI_18_1_Li_SPK7.indb 4 Anl_TE_CI_18_1_Li_SPK7.indb 4 06.04.2017 09:53:08 06.04.2017 09:53:08... - Seite 5 Gefahr! - Zur Verringerung des Verletzungsrisikos Bedienungsanleitung lesen Vorsicht! Tragen Sie einen Gehörschutz. Die Einwirkung von Lärm kann Gehörverlust bewirken. Vorsicht! Tragen Sie eine Staubschutzmaske. Beim Bearbeiten von Holz und anderer Materialien kann gesundheitsschädlicher Staub entstehen. Asbesthaltiges Material darf nicht bearbeitet werden! Vorsicht! Tragen Sie eine Schutzbrille.
-
Seite 6: Sicherheitshinweise
Gefahr! leitung. • Beim Benutzen von Geräten müssen einige Si- Öffnen Sie die Verpackung und nehmen Sie cherheitsvorkehrungen eingehalten werden, um das Gerät vorsichtig aus der Verpackung. • Verletzungen und Schäden zu verhindern. Lesen Entfernen Sie das Verpackungsmaterial so- Sie diese Bedienungsanleitung / Sicherheitshin- wie Verpackungs-/ und Transportsicherungen weise deshalb sorgfältig durch. -
Seite 7: Technische Daten
4. Technische Daten Der angegebene Schwingungsemissionswert kann zum Vergleich eines Elektrowerkzeuges mit einem anderen verwendet werden. Spannungsversorgung Motor: ....18 V d.c. Leerlauf-Drehzahl:......0-2300 min Der angegebene Schwingungsemissionswert Schlagzahl: ........0-2900 min kann auch zu einer einleitenden Einschätzung der Rechts- Links-Lauf: ..........ja Beeinträchtigung verwendet werden. Bitaufnahme: ........ -
Seite 8: Vor Inbetriebnahme
5. Vor Inbetriebnahme 6.3 Ein-/Aus-Schalter (Abb. 4/Pos. 4) Mit dem Ein-/Aus-Schalter können Sie die Dreh- zahl stufenlos steuern. Je weiter Sie den Schalter Lesen Sie vor der Inbetriebnahme Ihres Akku- drücken, desto höher ist die Drehzahl des Ak- schlagschraubers unbedingt diese Hinweise: kuschraubers. -
Seite 9: Reinigung, Wartung Und Ersatzteilbestellung
Bit entnehmen: 7.3 Ersatzteilbestellung: • Ziehen Sie die Hülse an der Bitaufnahme (1) Bei der Ersatzteilbestellung sollten folgende An- in Richtung des Bits, halten Sie sie fest und gaben gemacht werden; • entnehmen Sie den Bit. Typ des Gerätes • Artikelnummer des Gerätes •... -
Seite 10: Anzeige Ladegerät
10. Anzeige Ladegerät Anzeigestatus Bedeutung und Maßnahme Rote LED Grüne LED Blinkt Betriebsbereitschaft Das Ladegerät ist an das Netz angeschlossen und betriebsbereit, Akku ist nicht im Ladegerät Laden Das Ladegerät lädt den Akku im Schnellladebetrieb. Der Akku ist zu 85% aufgeladen und einsatzbereit. (Ladedauer 1,5 Ah Akku: 30 min) (Ladedauer 2,0 Ah Akku: 40 min) (Ladedauer 3,0 Ah Akku: 60 min) - Seite 11 Nur für EU-Länder Werfen Sie Elektrowerkzeuge nicht in den Hausmüll! Gemäß europäischer Richtlinie 2012/19/EU über Elektro- und Elektronik-Altgeräte und Umsetzung in nationales Recht müssen verbrauchte Elektrowerkzeuge getrennt gesammelt werden und einer umwelt- gerechten Wiederverwertung zugeführt werden. Recycling-Alternative zur Rücksendeauff orderung: Der Eigentümer des Elektrogerätes ist alternativ anstelle Rücksendung zur Mitwirkung bei der sachge- rechten Verwertung im Falle der Eigentumsaufgabe verpfl...
-
Seite 12: Serviceinformationen
Service-Informationen Wir unterhalten in allen Ländern, welche in der Garantieurkunde benannt sind, kompetente Service- Partner, deren Kontakte Sie der Garantieurkunde entnehmen. Diese stehen Ihnen für alle Service- Belange wie Reparatur, Ersatzteil- und Verschleißteil-Versorgung oder den Bezug von Verbrauchsmate- rialien zur Verfügung. Es ist zu beachten, dass bei diesem Produkt folgende Teile einem gebrauchsgemäßen oder natürlichen Verschleiß... -
Seite 13: Garantieurkunde
Garantieurkunde Sehr geehrte Kundin, sehr geehrter Kunde, unsere Produkte unterliegen einer strengen Qualitätskontrolle. Sollte dieses Gerät dennoch einmal nicht einwandfrei funktionieren, bedauern wir dies sehr und bitten Sie, sich an unseren Servicedienst unter der auf dieser Garantiekarte angegebenen Adresse zu wenden. Gerne stehen wir Ihnen auch telefo- nisch über die angegebene Servicerufnummer zur Verfügung. - Seite 14 • Bestellverfolgung Wir freuen uns auf Ihren Besuch online unter www.isc-gmbh.info! Telefon: 09951 / 95 920 00 ·Telefax: 09951/95 917 00 E-Mail: info@einhell.de · Internet: www.isc-gmbh.info iSC GmbH · Eschenstraße 6 · 94405 Landau/Isar (Deutschland) - 14 - Anl_TE_CI_18_1_Li_SPK7.indb 14 Anl_TE_CI_18_1_Li_SPK7.indb 14...
- Seite 15 Table of contents 1. Safety regulations 2. Layout and items supplied 3. Proper use 4. Technical data 5. Before starting the equipment 6. Operation 7. Cleaning, maintenance and ordering of spare parts 8. Disposal and recycling 9. Storage 10. Charger indicator - 15 - Anl_TE_CI_18_1_Li_SPK7.indb 15 Anl_TE_CI_18_1_Li_SPK7.indb 15...
- Seite 16 Danger! - Read the operating instructions to reduce the risk of inquiry Caution! Wear ear-muff s. The impact of noise can cause damage to hearing. Caution! Wear a breathing mask. Dust which is injurious to health can be generated when working on wood and other materials.
-
Seite 17: Safety Regulations
Danger! available). • When using the equipment, a few safety pre- Check to see if all items are supplied. • cautions must be observed to avoid injuries and Inspect the equipment and accessories for damage. Please read the complete operating transport damage. -
Seite 18: Technical Data
4. Technical data Keep the noise emissions and vibrations to a minimum. • Only use appliances which are in perfect wor- Motor power supply: ....... 18 V DC king order. Idling speed: ........0-2300 min • Service and clean the appliance regularly. Blow rate: .........0-2900 min •... -
Seite 19: Operation
6. Operation 6.4 Battery capacity indicator (Fig. 5 – Item 2) Press the battery capacity indicator switch (a). The battery capacity indicator (2) shows the char- 6.1 Charging the Li battery pack (Fig. 2-3) ge status of the battery using 3 LEDs. 1. -
Seite 20: Cleaning, Maintenance And Ordering Of Spare Parts
7. Cleaning, maintenance and 8. Disposal and recycling ordering of spare parts The equipment is supplied in packaging to pre- vent it from being damaged in transit. The raw Danger! materials in this packaging can be reused or Always remove the battery pack before making recycled. -
Seite 21: Charger Indicator
10. Charger indicator Indicator status Explanations and actions Red LED Green LED Off Flashing Ready for use The charger is connected to the mains and is ready for use; there is no battery pack in the charger Off Charging The charger is charging the battery pack in quick charge mode. Off... - Seite 22 For EU countries only Never place any electric power tools in your household refuse. To comply with European Directive 2012/19/EU concerning old electric and electronic equipment and its implementation in national laws, old electric power tools have to be separated from other waste and disposed of in an environment-friendly fashion, e.g.
-
Seite 23: Service Information
Service information We have competent service partners in all countries named on the guarantee certifi cate whose contact details can also be found on the guarantee certifi cate. These partners will help you with all service re- quests such as repairs, spare and wearing part orders or the purchase of consumables. Please note that the following parts of this product are subject to normal or natural wear and that the following parts are therefore also required for use as consumables. -
Seite 24: Warranty Certificate
Warranty certifi cate Dear Customer, All of our products undergo strict quality checks to ensure that they reach you in perfect condition. In the unlikely event that your device develops a fault, please contact our service department at the address shown on this guarantee card. - Seite 25 Sommaire 1. Consignes de sécurité 2. Description de l’appareil et volume de livraison 3. Utilisation conforme à l’aff ectation 4. Données techniques 5. Avant la mise en service 6. Commande 7. Nettoyage, maintenance et commande de pièces de rechange 8. Mise au rebut et recyclage 9.
- Seite 26 Danger! - Lisez ce mode d’emploi pour diminuer le risque de blessures Prudence! Portez une protection de l’ouïe. L’exposition au bruit peut entraîner une perte de l’ouïe. Prudence! Portez un masque anti-poussière. Lors de travaux sur su bois et autres matériaux, de la poussière nuisible à...
-
Seite 27: Consignes De Sécurité
• Danger ! Ouvrez l’emballage et prenez l’appareil en le Lors de l’utilisation d’appareils, il faut respecter sortant avec précaution de l’emballage. • certaines mesures de sécurité afi n d’éviter des Retirez le matériel d’emballage tout comme blessures et dommages. Veuillez donc lire atten- les sécurités d’emballage et de transport (s’il tivement ce mode d’emploi/ces consignes de y en a). -
Seite 28: Données Techniques
4. Données techniques Limitez le niveau sonore et les vibrations à un minimum ! • Utilisez exclusivement des appareils en ex- Alimentation en tension du moteur : ..18 V d.c. cellent état. Vitesse de rotation à vide : ....0-2300 tr/min •... -
Seite 29: Avant La Mise En Service
5. Avant la mise en service 6.2 Interrupteur du sens de rotation (fi g. 4/pos. 3) On peut régler le sens de rotation de la visseu- Avant la mise en service de votre visseuse sans se sans fi l à l‘aide de l‘interrupteur à coulisse fi... -
Seite 30: Nettoyage, Maintenance Et Commande De Pièces De Rechange
6.6 Changement d‘outil (fi gure 7) chiffon humide et un peu de savon. N’utilisez Attention ! Pour tous les travaux (par ex. change- aucun produit de nettoyage ni détergeant; ment d‘outil ; maintenance ; etc.) sur la visseuse ils pourraient endommager les pièces en sans fi... -
Seite 31: Affi Chage Chargeur
10. Affi chage chargeur État de l’affi chage Signifi cation et mesures LED rouge LED vert Arrêt Clignote État prêt à l’emploi Le chargeur est raccordé au réseau et est prêt à l’emploi, l’accumulateur n’est pas dans le chargeur. Marche Arrêt Chargement Le chargeur charge l’accumulateur en mode de charge rapide. - Seite 32 Uniquement pour les pays de l’Union Européenne Ne jetez pas les outils électriques dans les ordures ménagères! Selon la norme européenne 2012/19/EU relative aux appareils électriques et systèmes électroniques usés et selon son application dans le droit national, les outils électriques usés doivent être récoltés à part et apportés à...
-
Seite 33: Informations Service Après-Vente
Informations service après-vente Nous disposons dans tous les pays mentionnés dans le bon de garantie de partenaires de service après-vente compétents dont vous trouverez les coordonnées dans le bon de garantie. Ceux-ci se tiennent à votre disposition pour tout ce qui concerne le service après-vente comme les réparations, l‘approvisionnement en pièces de rechange et d‘usure ou l‘achat de pièces de consommation. -
Seite 34: Bon De Garantie
Bon de garantie Chère cliente, cher client, nos produits sont soumis à un contrôle de qualité très strict. Si toutefois, il arrivait que cet appareil ne fonctionne pas parfaitement, nous en sommes désolés et nous vous prions de vous adresser à notre service après-vente à... - Seite 35 Indice 1. Avvertenze sulla sicurezza 2. Descrizione dell’apparecchio ed elementi forniti 3. Utilizzo proprio 4. Caratteristiche tecniche 5. Prima della messa in esercizio 6. Uso 7. Pulizia, manutenzione e ordinazione dei pezzi di ricambio 8. Smaltimento e riciclaggio 9. Conservazione 10.
- Seite 36 Pericolo! - Per ridurre il rischio di lesioni leggete le istruzioni per l’uso Attenzione! Portate cuffi e antirumore. L’eff etto del rumore può causare la perdita dell’udito. Attenzione! Mettete una maschera antipolvere. Facendo lavori su legno o altri materiali si può crea- re della polvere nociva alla salute.
-
Seite 37: Avvertenze Sulla Sicurezza
• Pericolo! Togliete il materiale d’imballaggio e anche i Nell’usare gli apparecchi si devono rispettare fermi di trasporto / imballo (se presenti). • diverse avvertenze di sicurezza per evitare lesi- Controllate che siano presenti tutti gli elemen- oni e danni. Quindi leggete attentamente queste ti forniti. -
Seite 38: Caratteristiche Tecniche
4. Caratteristiche tecniche Limitate al minimo lo sviluppo di rumore e le vibrazioni! • Utilizzate soltanto apparecchi in perfetto sta- Alimentazione di tensione del motore: ...18 V d.c. Numero di giri a vuoto: .....0-2300 min • Eseguite regolarmente la manutenzione e la Numero di colpi: .......0-2900 min pulizia dell’apparecchio. -
Seite 39: Prima Della Messa In Esercizio
5. Prima della messa in esercizio 6.3 Interruttore ON/OFF (Fig. 4 / Pos. 4) Con l‘interruttore ON/OFF potete comandare in continuo il numero di giri. Più spingete in avanti Prima di mettere in esercizio il trapano avvitatore l‘interruttore, maggiore è il numero di giri del tra- a batteria leggete assolutamente le seguenti av- pano avvitatore a batteria. -
Seite 40: Pulizia, Manutenzione E Ordinazione Dei Pezzi Di Ricambio
Togliere un bit 7.3 Ordinazione di pezzi di ricambio: • Tirate la bussola del portabit (1) verso il bit Volendo commissionare dei pezzi di ricambio, si tenendola saldamente e togliete quindi il bit. dovrebbe dichiarare quanto segue: • modello dell’apparecchio •... -
Seite 41: Indicatori Del Caricabatterie
10. Indicatori del caricabatterie Stato indicatori Signifi cato e interventi LED rosso LED verde Spento Lampeggia Pronto all‘esercizio Il caricabatterie è collegato alla rete e pronto per l‘uso, la batteria non è nel caricabatterie. Acceso Spento Ricarica Il caricabatterie ricarica la batteria in esercizio di ricarica veloce. Spento Acceso La batteria è... - Seite 42 Solo per paesi membri dell’UE Non smaltite gli elettroutensili nei rifi uti domestici! Secondo la direttiva europea 2012/19/EU sui rifi uti di apparecchiature elettriche ed elettroniche e il suo recepimento nelle normative nazionali, gli elettroutensili usati devono venire raccolti separatamente e venire smaltiti in modo ecocompatibile.
-
Seite 43: Informazioni Sul Servizio Assistenza
Informazioni sul Servizio Assistenza In tutti i Paesi indicati nel certifi cato di garanzia disponiamo di competenti partner per il Servizio Assis- tenza (per i relativi dati di contatto si veda il certifi cato di garanzia), che sono a vostra disposizione per tutte le richieste di assistenza come riparazione, fornitura di pezzi di ricambio e parti di usura o vendita di materiali di consumo. -
Seite 44: Certificato Di Garanzia
Certifi cato di garanzia Gentili clienti, i nostri prodotti sono soggetti ad un rigido controllo di qualità. Se l‘apparecchio non dovesse tuttavia funzionare correttamente, ci scusiamo e vi preghiamo di rivolgervi al nostro servizio di assistenza clienti all‘indirizzo indicato in questa scheda di garanzia. Siamo a vostra disposizione anche telefonicamente al numero del Servizio Assistenza indicato. - Seite 45 Inhoudsopgave 1. Veiligheidsaanwijzingen 2. Beschrijving van het gereedschap en leveringsomvang 3. Reglementair gebruik 4. Technische gegevens 5. Vóór inbedrijfstelling 6. Bediening 7. Reiniging, onderhoud en bestellen van wisselstukken 8. Verwijdering en recyclage 9. Opbergen 10. Indicatie lader - 45 - Anl_TE_CI_18_1_Li_SPK7.indb 45 Anl_TE_CI_18_1_Li_SPK7.indb 45 06.04.2017 09:53:13...
- Seite 46 Gevaar! - Handleiding lezen om het letselrisico te verminderen Voorzichtig! Draag een gehoorbeschermer. Lawaai kan aanleiding geven tot gehoorverlies. Voorzichtig! Draag een stofmasker. Bij het bewerken van hout en andere materialen kan stof ontsta- an dat schadelijk is voor de gezondheid. Asbesthoudend materiaal mag niet worden bewerkt! Voorzichtig! Draag een veiligheidsbril.
-
Seite 47: Veiligheidsaanwijzingen
• Gevaar! Open de verpakking en neem het toestel Bij het gebruik van toestellen dienen enkele voorzichtig uit de verpakking. • veiligheidsmaatregelen te worden nageleefd om Verwijder het verpakkingsmateriaal alsmede lichamelijk gevaar en schade te voorkomen. Lees verpakkings-/transportbeveiligingen (indien daarom deze handleiding / veiligheidsinstructies aanwezig). -
Seite 48: Technische Gegevens
4. Technische gegevens Beperk de geluidsontwikkeling en vibratie tot een minimum! • Gebruik enkel intacte toestellen. Voeding motor: ........18 V DC • Onderhoud en reinig het toestel regelmatig. Stationair toerental: ......0-2300 min • Pas uw manier van werken aan het toestel Aantal slagen: ........0-2900 min aan. -
Seite 49: Vóór Inbedrijfstelling
5. Vóór inbedrijfstelling 6.3 Aan/Uit-schakelaar (fi g. 4, pos. 4) Met de Aan-/Uitschakelaar kunt u het toerental traploos regelen. Hoe verder u de schakelaar in- Lees absoluut de volgende instructies voordat u drukt, des te hoger het toerental. uw accu-schroevendraaier in gebruik neemt: 1. -
Seite 50: Reiniging, Onderhoud En Bestellen Van Wisselstukken
8. Verwijdering en recyclage 6.7 Schroeven Gebruik liefst zelfcentrerende schroeven (bijv. Torx, kruiskopschroeven), die een veilige werkwij- Het toestel bevindt zich in een verpakking om ze garanderen. Let erop dat de gebruikte bit en de transportschade te voorkomen. Deze verpakking schroef qua vorm en grootte overeenstemmen. -
Seite 51: Indicatie Lader
10. Indicatie lader Aanduidingsstatus Betekenis en maatregel Rode LED Groene Knippert Gebruiksklaarheid De lader is aangesloten op het net en is gebruiksklaar; de accu is niet in de lader. Laden De lader laadt de accu op in de snelle laadmodus. De accu is tot 85% opgeladen en gebruiksklaar. - Seite 52 Enkel voor EU-landen Elektrisch gereedschap hoort niet bij het huisvuil thuis! Volgens de Europese richtlijn 2012/19/EU op afgedankte elektrische en elektronische toestellen en omzetting in nationaal recht dienen afgedankte elektrische gereedschappen afzonderlijk te worden ver- zameld en milieuvriendelijk te worden gerecycleerd. Recyclagealternatief i.p.v.
-
Seite 53: Service-Informatie
Service-informatie Wij werken in alle landen die in het garantiebewijs zijn genoemd, samen met competente servicepart- ners, wier contactgegevens u kunt afl eiden uit het garantiebewijs. Deze staan voor alle diensten zoals reparatie, het verschaff en van wisselstukken of slijtdelen of voor de aankoop van verbruiksmaterialen te uwer beschikking. -
Seite 54: Garantiebewijs
Garantiebewijs Geachte klant, onze producten worden onderworpen aan een strenge kwaliteitscontrole. Mocht dit apparaat echter ooit niet naar behoren functioneren, spijt dit ons ten zeerste en vragen u zich te wenden tot onze service- dienst onder het adres vermeld op dit garantiebewijs. Wij staan ook graag telefonisch tot uw dienst via het vermelde servicetelefoonnummer. - Seite 55 Índice de contenidos 1. Instrucciones de seguridad 2. Descripción del aparato y volumen de entrega 3. Uso adecuado 4. Características técnicas 5. Antes de la puesta en marcha 6. Manejo 7. Mantenimiento, limpieza y pedido de piezas de repuesto 8. Eliminación y reciclaje 9.
- Seite 56 Peligro! - Leer el manual de instrucciones para reducir cualquier riesgo de sufrir daños Cuidado! Usar protección para los oídos. La exposición al ruido puede ser perjudicial para el oído. Cuidado! Es preciso ponerse una mascarilla de protección. Puede generarse polvo dañino para la salud cuando se realicen trabajos en madera o en otros materiales.
-
Seite 57: Instrucciones De Seguridad
Peligro! el aparato. • Al usar aparatos es preciso tener en cuenta una Retirar el material de embalaje, así como los serie de medidas de seguridad para evitar le- dispositivos de seguridad del embalaje y para siones o daños. Por este motivo, es preciso leer el transporte (si existen). -
Seite 58: Características Técnicas
4. Características técnicas ¡Reducir la emisión de ruido y las vibracio- nes al mínimo! • Emplear sólo aparatos en perfecto estado. Alimentación de tensión de motor: ..18 V c.c. • Realizar el mantenimiento del aparato y limpi- Velocidad marcha en vacío: ..... 0-2300 r.p.m arlo con regularidad. -
Seite 59: Antes De La Puesta En Marcha
5. Antes de la puesta en marcha Cuando el interruptor deslizante se encuentre en la posición media se bloqueará el interruptor ON/ OFF. Antes de la puesta en marcha del taladro per- cutor a batería, es preciso leer las siguientes 6.3 Interruptor ON/OFF (fi... -
Seite 60: Mantenimiento, Limpieza Y Pedido De Piezas De Repuesto
• A continuación, comprobar que el portatornil- 7.3 Pedido de piezas de recambio: lo esté bien sujeto. Al solicitar recambios se indicarán los datos si- guientes: • Cómo quitar el portatornillo: Tipo de aparato • • Tirar del manguito en el alojamiento por- No. -
Seite 61: Indicación Cargador
10. Indicación cargador Estado de indicación Signifi cado y medida LED rojo LED verde apagado parpadea Listo para funcionamiento El cargador está conectado a la red y listo para el funcionamiento, la batería no está en el cargador encendido apagado Carga El cargador carga la batería en modo rápido. - Seite 62 Sólo para países miembros de la UE No tirar herramientas eléctricas en la basura casera. Según la directiva europea 2012/19/EU sobre aparatos usados electrónicos y eléctricos y su aplicación en el derecho nacional, dichos aparatos deberán recojerse por separado y eliminarse de modo ecológi- co para facilitar su posterior reciclaje.
-
Seite 63: Información De Servicio
Información de servicio En todos los países mencionados en el certifi cado de garantía disponemos de distribuidores compe- tentes cuyos datos de contacto podrán consultar en dicho certifi cado. Dichos distribuidores están a su disposición para cualquier asunto relacionado con el servicio como reparación, suministro de piezas de repuesto y desgaste, o con respecto a los materiales de consumo. -
Seite 64: Certificado De Garantía
Certifi cado de garantía Estimado cliente: Nuestros productos están sometidos a un estricto control de calidad. No obstante, lamentaríamos que este aparato dejara de funcionar correctamente, en tal caso, le rogamos que se dirija a nuestro servicio de atención al cliente en la dirección indicada en la parte inferior de la presente tarjeta de garantía. Con mucho gusto le atenderemos también telefónicamente en el número de servicio indicado a continuaci- ón. - Seite 65 Índice 1. Instruções de segurança 2. Descrição do aparelho e material a fornecer 3. Utilização adequada 4. Dados técnicos 5. Antes da colocação em funcionamento 6. Operação 7. Limpeza, manutenção e encomenda de peças sobressalentes 8. Eliminação e reciclagem 9. Armazenagem 10.
- Seite 66 Perigo! - Para reduzir o risco de ferimentos leia o manual de instruções Cuidado! Use uma protecção auditiva. O ruído pode provocar danos no aparelho auditivo. Cuidado! Use uma máscara de protecção para pó. Durante os trabalhos em madeira e outros materiais pode formar-se pó...
-
Seite 67: Instruções De Segurança
Perigo! aparelho. • Ao utilizar ferramentas, devem ser respeitadas Remova o material da embalagem, assim algumas medidas de segurança para preve- como os dispositivos de segurança da emba- nir ferimentos e danos. Por conseguinte, leia lagem e de transporte (caso existam). •... -
Seite 68: Dados Técnicos
4. Dados técnicos Reduza a produção de ruído e de vibração para o mínimo! • Utilize apenas aparelhos em bom estado. Alimentação de tensão do motor: ..18 V d.c. • Limpe e faça a manutenção do aparelho re- Rotações em vazio: ......0-2300 r.p.m. gularmente. -
Seite 69: Antes Da Colocação Em Funcionamento
5. Antes da colocação em o interruptor corrediço se encontrar na posição central, o interruptor para ligar/desligar está blo- funcionamento queado. Leia impreterivelmente estas indicações antes 6.3 Interruptor para ligar/desligar de colocar a aparafusadora sem fi o em funciona- (fi g. 4/pos. 4) mento: Com o interruptor para ligar/desligar, pode co- 1. -
Seite 70: Limpeza, Manutenção E Encomenda De Peças Sobressalentes
ao bit. 7.3 Encomenda de peças sobressalentes: • Solte novamente o casquilho. Ao encomendar peças sobressalentes, devem-se • Verifique de seguida se o bit está bem assen- fazer as seguintes indicações: • Tipo da máquina • Número de artigo da máquina •... - Seite 71 10. Visor do carregador Estado do visor Signifi cado e medida a adoptar LED ver- LED verde melho Desligado A piscar Operacionalidade O carregador está ligado à rede e encontra-se operacional; o acumu- lador não está no carregador Ligado Desligado Carregamento O carregador carrega o acumulador no modo de carregamento rápido.
- Seite 72 Só para países da UE Não deite as ferramentas eléctricas para o lixo doméstico! Segundo a directiva europeia 2012/19/EU relativa aos resíduos de equipamentos eléctricos e electró- nicos e a respectiva transposição para o direito interno, as ferramentas eléctricas usadas têm de ser recolhidas separadamente e entregues nos locais de recolha previstos para o efeito.
- Seite 73 Informações do serviço de assistência técnica Estamos representados em todos os países mencionados no certifi cado de garantia por agentes auto- rizados competentes, cujos contactos poderá encontrar no certifi cado de garantia. Estes encontram-se ao seu dispor para todos os serviços de que necessita, tais como reparações, fornecimento de peças sobressalentes e peças desgastadas ou a aquisição de consumíveis.
- Seite 74 Certifi cado de garantia Estimado(a) cliente, os nossos produtos são submetidos a um rigoroso controlo de qualidade. Se, ainda assim, o aparelho não funcionar nas devidas condições, lamentamos esse facto e pedimos-lhe que se dirija ao nosso ser- viço de assistência técnica na morada indicada no presente certifi cado de garantia. Se preferir, também pode contactar-nos telefonicamente através do número de assistência técnica indicado.
-
Seite 75: Konformitätserklärung
EÚ a noriem pre výrobok Lýsir uppfyllingu EU-reglna og annarra staðla vöru a cikkekhez az EU-irányvonal és Normák szerint a következő konformitást jelenti ki Akku-Schlagschrauber TE-CI 18/1 Li / Ladegerät Power-X-Charger (Einhell) 2014/29/EU 2006/42/EC Annex IV 2005/32/EC_2009/125/EC Notifi... - Seite 76 EH 04/2017 (01) Anl_TE_CI_18_1_Li_SPK7.indb 76 Anl_TE_CI_18_1_Li_SPK7.indb 76 06.04.2017 09:53:15 06.04.2017 09:53:15...
