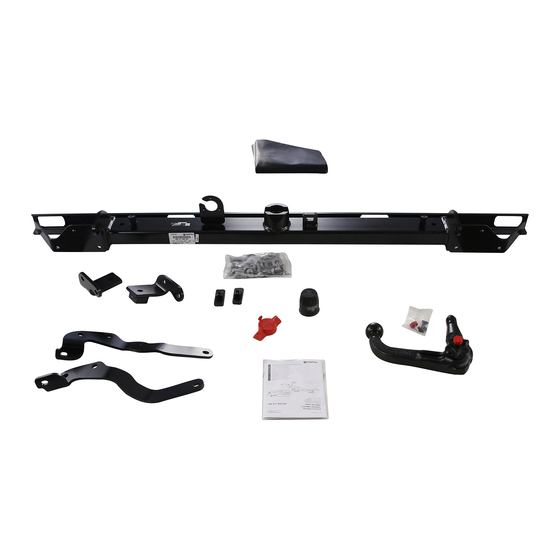

D
Anhängevorrichtung
CZ
Závěsné zařízení
DK
Anhængertræk
E
Enganche
Instrucciones de montaje y de servicio
F
Attelage
Notice de montage et d'utilisation
FIN
Perävaunun vetolaite
GB
Tow bar
Installation and Operating Instructions
GR
∆ιάταξη ζεύξης
I
Gancio di traino
N
Tilhengerfeste
NL
Trekhaak
Montage- en gebruikshandleiding
PL
Hak holowniczy
S
Dragkrok
Monterings- och bruksanvisning
e13 00 00-2476
306 271
COUPLING CLASS:
306 271 600 001
WESTFALIA-Automotive GmbH
Am Sandberg 45
D-33378 Rheda-Wiedenbrück
Montage- und Betriebsanleitung, Originalbetriebsanleitung
Montážní a provozní návod
Montage- og driftsvejledning
Asennus- ja käyttöohjeet
Οδηγίες συναρμολόγησης και λειτουργίας
Istruzioni di montaggio e per l'uso
Monterings- og bruksanvisning
Instrukcja montażu i eksploatacji
VERT. LD:
16,9 kN
150 kg
D-VALUE:
A50-X
CHARGE:
FIAT Ducato,
Citroën Jumper,
Peugeot Boxer
306 271 691 101 - 005
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für Westfalia 306 271 600 001
Inhaltszusammenfassung für Westfalia 306 271 600 001

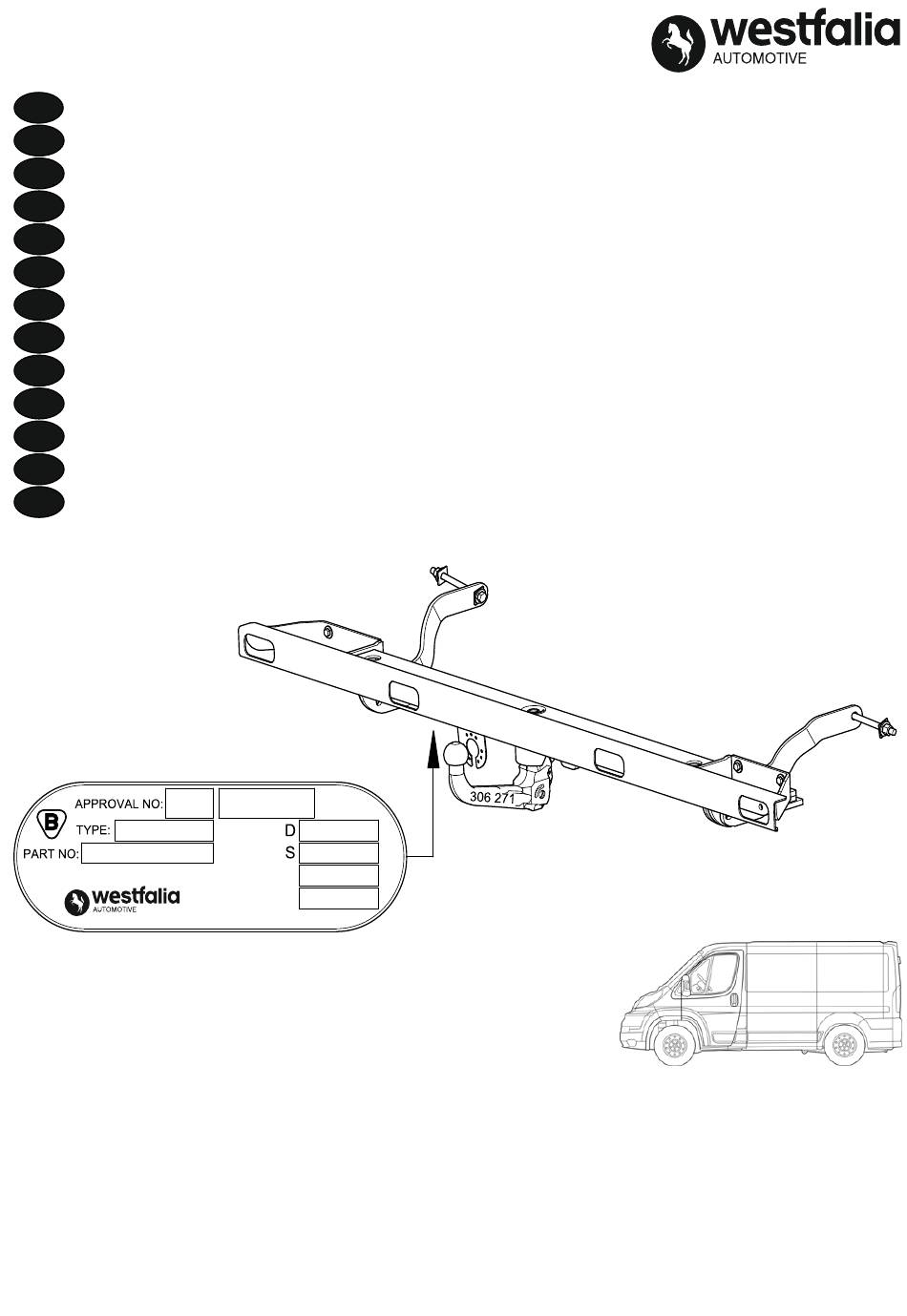

- Seite 1 Monterings- och bruksanvisning e13 00 00-2476 VERT. LD: 16,9 kN 306 271 150 kg D-VALUE: COUPLING CLASS: A50-X CHARGE: 306 271 600 001 FIAT Ducato, Citroën Jumper, Peugeot Boxer WESTFALIA-Automotive GmbH Am Sandberg 45 D-33378 Rheda-Wiedenbrück 306 271 691 101 - 005...
- Seite 2 306 271 691 101 - 005...
- Seite 3 “b“ 306 271 691 101 - 005...
- Seite 4 Unsere Produkte werden mit größter Sorgfalt gefertigt. Sollten Sie dennoch einmal Grund zur Beanstandung haben, wenden Sie sich bitte direkt an Ihren Vertragspartner. In diesem Fall geben Sie bitte unbedingt die Chargennummer an. Sie finden die Chargennummer auf dem Typenschild. Ohne diese Angabe kann Ihre Reklamation nicht bearbeitet werden. Naše produkty jsou vyráběny s největší...
- Seite 5 Nationale Richtlinien über die Anbauabnahmen sind zu beachten. Jegliche Änderungen bzw. Umbauten an der Anhängevorrichtung sind verboten. Sie führen zum Erlöschen der Betriebserlaubnis. Isoliermasse bzw. Unterbodenschutz am Kfz. - falls vorhanden - im Bereich der Anlageflächen der Anhängevorrichtung entfernen. Die Anhängevorrichtung dient zum Ziehen von Anhängern und zum Betrieb von Lastenträgern. Artfremde Benutzung ist verboten. Bei Fahrzeugen mit Einparkhilfe können nach Montage der Anhängevorrichtung Fehlfunktionen auftreten, da Teile (Kugelstange, Kupplungskugel) im Erfassungsbereich der Sensoren liegen könnten.
- Seite 6 Kansallisia asennusten teknistä hyväksymistä koskevia määräyksiä on noudatettava. Kaikki vetolaitteeseen tehtävät muutokset tai jälkiasennukset ovat kiellettyjä. Nämä johtavat käyttöluvan raukeamiseen. Mahdollinen eristysmassa tai pohjan suojaus tulee poistaa ajoneuvosta vetolaitteen kiinnityspintojen alueelta. Vetolaite on tarkoitettu perävaunujen vetämistä ja kuormatelineiden käyttöä varten. Muut käyttötavat on kielletty. Pysäköintitutkalla varustetuissa ajoneuvoissa voi esiintyä...
- Seite 7 Nationale richtlijnen betreffende de montagegoedkeuring moeten in acht worden genomen. Elke wijziging van de aanhanger is verboden. Wijziging leidt tot verval van de gebruikstoestemming. Isolatiemassa of de beschermende laag van het voertuig - indien aanwezig - van de contactvlakken van de trekinrichting verwijderen.
- Seite 8 FIAT Citroën Peugeot 32kg x+32kg 306 271 691 101 - 005...
- Seite 9 Montageanleitung: Hinteren Stoßfänger und die Stoßfängerverstärkung demontieren. Die Stoßfängerverstärkung wird nach Montage der Anhängevorrichtung nicht mehr benötigt. Sollte später die Anhängevorrichtung demontiert werden, muss die Stoßfängerverstärkung wieder an das Fahrzeug montiert werden. Das Grundteil 1 links und rechts bei “a“ und “b“ mit den Schrauben M10x1,25x30 und Scheiben 10,5x20x2 lose anschrauben.
-
Seite 10: Montážní Návod
Montážní návod: Demontujte zadní nárazník a zesílení nárazníku. Zesílení nárazníku již nebude po montáži závěsného zařízení zapotřebí. Pokud bude muset být závěsné zařízení později demontováno, musí být zesílení nárazníku opět namontováno na vozidlo. Volně přišroubujte levý a pravý základní díl 1 u “a“ a “b“ pomocí šroubů M10x1,25x30 a podložek 10,5x20x2. - Seite 11 Montagevejledning: Afmontér den bageste kofanger og kofangerforstærkningen. Når anhængertrækket er monteret, er der ikke længere brug for kofangerforstærkningen. Hvis anhængertrækket senere afmonteres, skal kofangerforstærkningen monteres på køretøjet igen. Skru grunddelen 1 løst på til venstre og højre ved “a“ og “b“ med skruerne M10x1,25x30 og skiverne 10,5x20x2.
-
Seite 12: Indicaciones De Montaje
Indicaciones de montaje: Desmonte el parachoques trasero y el refuerzo del parachoques. El refuerzo del parachoques ya no se va a necesitar después de montar el dispositivo de enganche. Si el dispositivo de enganche se monta en un momento posterior, entonces hay que volver a montar el refuerzo del parachoques en el vehículo. Atornille sin apretar la pieza base 1 a la izquierda y a la derecha en “a“... - Seite 13 Instructions de montage : Démonter le pare-chocs arrière ainsi que son renforcement. Une fois l'attelage monté, le renforcement de pare-chocs ne sera plus utilisé. En cas de démontage ultérieur de l'attelage, remonter alors le renforcement de pare-chocs sur le véhicule. Visser, sans serrer, l’élément de base 1, à...
- Seite 14 Asennusohjeet: Takimmainen puskuri ja puskurinvahvistin puretaan. Puskurinvahvistinta ei tarvita enää vetonupin asennuksen jälkeen. Jos vetolaite myöhemmin puretaan, on puskurinvahvistin asennettava jälleen ajoneuvoon. Perusosa 1 kierretään kohdassa “a“ ja “b“ vasemmalta ja oikealta puolelta löysästi M10x1,25x30 ruuveilla ja 10,5x20x2 prikoilla. Huomio: Joissain ajoneuvoissa saattaa tässä ajoneuvon puolella olla M8-mutterit. Tässä tapauksessa voidaan tilata sarja ruuveja M8x30 (8.8) prikkojen 8,5x24x2 kanssa, tilausnumero on: 906.270.650.002.
-
Seite 15: Installation Instructions
Installation instructions: Disassemble the rear bumper and the reinforcement. The bumper reinforcement is no longer required after installation of the towing device. The bumper reinforcement should, however, be reassembled to the vehicle if the towing device is disassembled at a later date. Loosely attach the base part 1 on the left and right-hand side at point “a“... -
Seite 16: Οδηγίες Συναρμολόγησης
Οδηγίες συναρμολόγησης: Αποσυναρμολογήστε τον πίσω προφυλακτήρα και την ενίσχυσή του. Η ενίσχυση δεν χρειάζεται όταν η διάταξη ρυμούλκησης είναι μονταρισμένη. Σε περίπτωση που αφαιρείται κάποτε η διάταξη ρυμούλκησης πρέπει να μοντάρετε πάλι την ενίσχυση στο όχημα. Βιδώστε χαλαρά το βασικό τμήμα 1 αριστερά και δεξιά στο σημείο “a“ και “b“ με τις βίδες M10x1,25x30 και τις... -
Seite 17: Istruzioni Di Montaggio
Istruzioni di montaggio: Smontare il parafanghi posteriore e il relativo rinforzo. Dopo il montaggio del gancio di traino il rinforzo del paraurti non è più necessario. Qualora il gancio di traino venga smontato in un secondo momento, il rinforzo del paraurti deve essere nuovamente montato sul veicolo. Avvitare il componente di base 1 a sinistra e a destra in “a“... -
Seite 18: Monteringsanvisning
Monteringsanvisning: Demonter den bakre støtfangeren og støtfangerforsterkningen. Etter at tilhengerfestet er montert, er støtfangerforsterkningen ikke lenger nødvendig. Dersom tilhengerfestet skal demonteres senere, må støtfangerforsterkningen monteres på bilen igjen. Skru grunndelen 1 løst fast på venstre og høyre side i “a“ og “b“ ved hjelp av skruene M10x1,25x30 og skivene 10,5x20x2. -
Seite 19: Montage-Instructies
Montage-instructies: Demonteer de achterste achterbumper en de bumperversterking. De bumperversterking heeft u niet meer nodig als de trekhaak gemonteerd is. Als u de trekhaak later weer mocht demonteren, moet u de bumperversterking weer op het voertuig monteren. Bevestig het basisdeel 1 links en rechts bij “a“ en “b“ losjes met de schroeven M10x1,25x30 en de schijven 10,5x20x2. -
Seite 20: Instrukcja Montażu
Instrukcja montażu: Zdemontować tylni zderzak i jego wzmocnienie. Gdy hak jest zamontowany wzmocnienie zderzaka nie jest używane. Jeśli w późniejszym czasie hak zostanie zdemontowany, wzmocnienie zderzaka musi zostać z powrotem zamontowane w pojeździe. Element podstawowy 1 przykręcić luźno z lewej i z prawej strony w punktach “a“ i “b“, używając śrub M10x1,25x30 oraz podkładek 10,5x20x2. - Seite 21 Monteringsanvisningar: Demontera den bakre stötfångaren och stötfångarförstärkningen. Stötfångarförstärkningen behövs inte längre efter att draganordningen har monterats. Om draganordningen demonteras vid ett senare tillfälle, måste stötfångarförstärkningen monteras tillbaka på fordonet. Skruva fast grunddelen 1 löst till vänster och höger vid “a“ och “b“ med skruvarna M10x1,25x30 och brickorna 10,5x20x2.
- Seite 22 Der Freiraum nach Anhang VII, Abbildung 30 der Richtlinie 94/20/EG ist zu gewährleisten. Volný prostor ve smyslu Přílohy VII, obr. 30 Směrnice č. 94/20/EG musí být zaručen. Frirummet skal overholdes iht. bilag VII, fig. 30 i direktiv 94/20/EF. Debe garantizarse el espacio libre, conforme al anexo VII, imagen 30 de la directiva comunitaria 94/20/CE.
- Seite 23 306 271 691 101 - 005...
-
Seite 24: Verriegelte Stellung, Fahrbetrieb
Bedienungsanleitung für abnehmbare Kugelstange Achtung! Vor jeder Fahrt muss die ordnungsgemäße Verriegelung der abnehmbaren Kugelstange auf folgende Merkmale kontrolliert werden: • Grüne Markierung des Handrades stimmt mit grüner Markierung an der Kugelstange überein. • Handrad liegt an Kugelstange an (kein Spalt). •... -
Seite 25: Montage Der Kugelstange
Montage der Kugelstange: Verschlussstopfen aus dem Aufnahmerohr herausziehen. Im Normalfall befindet sich die Kugelstange, wenn sie aus dem Kofferraum entnommen wird, in der entriegelten Stellung. Dies ist daran erkennbar, dass das Handrad mit einem deutlich sichtbaren Spalt von der Kugelstange ca. 5 mm absteht (siehe Skizze) und die rote Markierung am Handrad zur grünen Markierung an der Kugelstange zeigt. - Seite 26 Návod k použití odnímatelné tyče s koulí Upozornění! Před každou jízdou je třeba zkontrolovat řádné zajištění odnímatelné tyče s koulí z hlediska následujících zásad: • Zelené značení ručního kolečka souhlasí se zeleným značením na tyči. • Ruční kolečko přiléhá k tyči (těsně). •...
- Seite 27 Montáž tyče s koulí: Z úchytné roury vyjměte záslepku. Po vyjmutí tyče ze zavazadlového prostoru je tyč normálně v odjištěném stavu. Pozná se to podle toho, že je mezi ručním kolečkem a tyčí mezera cca 5 mm (viz obrázek) a červené značení na kolečku ukazuje na zelenou značku na tyči.
- Seite 28 Betjeningsvejledning til aftagelig kuglestang Bemærk! Før hver kørsel skal det kontrolleres, at den aftagelige kuglestang er låst forsvarligt, så nedenstående opfyldes: • Den grønne markering på håndhjulet stemmer overens med den grønne markering på kuglestangen. • Håndhjulet ligger op til kuglestangen (ingen spalte). •...
- Seite 29 Montering af kuglestangen: Lukkeproppen tages ud af monteringsrøret. Sædvanligvis er kuglestangen åben, når den tages ud af bagagerummet. Dette ses ved at håndhjulet rager ud fra kuglestangen med en spalte på ca. 5 mm der tydeligt kan ses (se skitsen). Desuden sidder den røde markering på...
- Seite 30 Instrucciones para el manejo de la barra de rótula desmontable ¡Atención! Antes de emprender viaje, es obligatorio verificar los siguientes puntos para asegurarse de que la barra de rótula desmontable está enclavada correctamente: • La marca verde de la ruedecilla coincide con la marca verde de la barra de rótula. •...
- Seite 31 Montar la barra de rótula: Extraiga del tubo el tapón. Normalmente, la barra de rótula se encuentra en la posición desenclavada cuando ésta se saca del maletero. Esto se reconoce en que la ruedecilla tiene una clara ranura de aprox. 5 mm (véase el dibujo) con respecto a la barra de rótula, y la marca roja de la ruedecilla indica hacia la marca verde de la barra de rótula.
- Seite 32 Notice d’utilisation de la rotule amovible Attention ! Avant toute utilisation de l’attelage, contrôler que la rotule amovible a été verrouillée correctement en vérifiant les points suivants : • Repère vert de la molette coïncide avec le repère vert de la rotule. •...
- Seite 33 Montage de la rotule : Retirer l’obturateur du tube de logement. En règle générale, la rotule se trouve en position déverrouillée lorsque celle-ci est sortie du coffre. On peut s’en rendre compte grâce à l’espace nettement visible d’env. 5 mm séparant la molette de la rotule (voir croquis) et au fait que le repère rouge tracé...
- Seite 34 Irrotettavan vetopään käyttöohje Huomio! Irrotettavan kuulatangon asianmukainen lukitus on tarkastettava seuraavat tunnusmerkit huomioon ottaen: • Lukkopyörän vihreä merkintä täsmää kuulatangon vihreän merkinnän kanssa. • Lukkopyörä on kiinni vetopäässä (ei tyhjää tilaa). • Lukko on lukittu ja avain vedetty pois. Lukkopyörää ei voida vetää ulos. •...
- Seite 35 Kuulatangon asennus: Vedä tulppa asennusputkesta. Tavallisesti, kun kuulatanko otetaan matkatavarasäiliöstä on se lukkimattomassa tilassa. Sen tunnistaa siitä, että lukkopyörän ja kuulatangon välissä on selvästi havaittava, n. 5 mm:n levyinen rako (katso piirrosta) ja lukkopyörän punainen merkki osoittaa kuulatangon vihreään merkkiin. Huomioi että...
- Seite 36 Operating instructions for the detachable ball bar Important! Check the following points to ensure correct locking of the detachable ball bar before each journey: • The green marking on the handwheel is aligned with the green area on the ball bar. •...
- Seite 37 Installation of the ball bar: Remove the plug from the receiver. The ball bar is usually in the unlocked position when it is removed from the boot of the vehicle. This is the case if there is a visible gap of approx. 5 mm between the handwheel and the ball bar (see diagram) and the red marking on the handwheel is aligned with the green marking on the ball bar.
- Seite 38 Οδηγίες λειτουργίας για κινητές ράβδους σφαίρας Προσοχή! Ελέγχετε πριν από κάθε χρήση το σωστό μαντάλωμα της κινητής ράβδου σφαίρας, και συγκεκριμένα τα ακόλουθα στοιχεία: • Το πράσινο σημάδι του χειροτροχού συμπίπτει με την πράσινη περιοχή της ράβδου σφαίρας. • Ο χειρότροχος ακουμπά στη ράβδο σφαίρας (χωρίς διάκενο). •...
- Seite 39 Συναρμολόγηση της ράβδου σφαίρας: Αφαιρέστε το πώμα από το σωλήνα υποδοχής. Κανονικά η ράβδος σφαίρας είναι σε κατάσταση απασφάλισης όταν την βγάζετε από το πορτ-μπαγκάζ. Αυτό το καταλαβαίνετε, από το ότι ο χειρότροχος απέχει περίπου 5 mm από τη ράβδο σφαίρας (βλ. σχήμα) και το κόκκινο...
- Seite 40 Istruzioni per l’uso della barra di traino a testa sferica amovibile Attenzione! Prima di mettersi in viaggio deve essere controllato il corretto bloccaggio della barra di traino a testa sferica amovibile, secondo le seguenti condizioni: • La marcatura verde del volantino coincide con la marcatura verde sulla barra di traino. •...
- Seite 41 Montaggio della barra di traino a testa sferica: Anzitutto togliere il tappo dal tubo di supporto. Quando viene estratta dal bagagliaio, la barra di traino a testa sferica normalmente si trova in posizione sbloccata. Ciò è riconoscibile dal fatto che il volantino mantiene una chiara distanza dalla barra di traino, corrispondente ad una fessura di ca.
- Seite 42 Bruksanvisning for avtakbar kulestang Obs! Før du kjører må du alltid kontrollere at den avtakbare kulestangen er forskriftmessig låst. Dette kontrolleres på følgende måte: • Den grønne markeringen på håndhjulet stemmer overens med den grønne markeringen på kulestangen. • Håndhjulet ligger tett inntil kulestangen (ingen klaring). •...
- Seite 43 Montere kulestangen: Trekk låsepluggen ut av koplingsrøret. Vanligvis er ikke kulestangen forriglet når den tas ut av bagasjerommet. Tegn på dette er at håndhjulet stikker ut med tydelig avstand til kulestangen (se figuren) og at den røde markeringen på håndhjulet peker mot den grønne markeringen på...
- Seite 44 Bedieningshandleiding voor de afneembare kogelstang Attentie! Vóór iedere rit moet de reglementaire vergrendeling van de afneembare kogelstang op volgende kenmerken worden gecontroleerd: • De groene markering van het handwiel stemt met het groene markering op de kogelstang overeen. • Het handwiel sluit aan de kogelstang aan (geen spleet). •...
- Seite 45 Montage van de kogelstang: Sluitstop uit de opnamepijp trekken. Normaliter bevindt zich de kogelstang, wanneer ze uit de kofferruimte wordt genomen, in de ontgrendelde positie. Dit is daaraan te herkennen dat het handwiel met een duidelijk zichtbare spleet van de kogelstang ca. 5 mm afstaat (zie afbeelding) en de rode markering aan het handwiel naar de groene markering aan de kogelstang wijst.
- Seite 46 Instrukcja obsługi zdejmowanego drążka kulowego Uwaga! Przed każdą jazdą należy koniecznie sprawdzić, czy spełnione są poniższe warunki dotyczące prawidłowego zablokowania zdejmowanego drążka kulowego: • Zielone oznaczenie na pokrętle pokrywa się z zielonym oznaczeniem na drążku kulowym. • Pokrętło ściśle przywiera do drążka kulowego (brak szczeliny). •...
- Seite 47 Montaż drążka kulowego: Wyciągnąć korek zaślepiający z rury mocującej. Drążek kulowy wyjęty z bagażnika znajduje się zwykle w pozycji odblokowanej. Stan ten można rozpoznać po tym, że między pokrętłem a drążkiem kulowym występuję ok. 5 milimetrowa szczelina (patrz szkic) a czerwone oznaczenie na pokrętle pokrywa się...
- Seite 48 Bruksanvisning för avtagbar dragkulstång Observera! Kontrollera före varje körning att den avtagbara dragkulstången har spärrats på avsett vis samt att den uppvisar följande kännetecken: • Den gröna markeringen på ratten stämmer överens med den gröna markeringen på dragkulstången. • Ratten ligger an mot dragkulstången (inget glapp). •...
- Seite 49 Montering av dragkulstången: Dra ut skyddspluggen ur fäströret. I normalfall befinner sig dragkulstången i upplåst läge när den tas ut ur bagageutrymmet. Detta kan man konstatera genom att ett tydligt mellanrum på ca 5 mm finns mellan ratten och dragkulstången (se bild) och den röda markeringen på...
