Πριν Την Ενεργοποίηση - Kärcher BR 40/10 C Ep Bedienungsanleitung

1 Ασφάλεια δεξαμενής φρέσκου νερού
2 Διακόπτης μετάδοσης κίνησης βουρ-
τσών
3 Διακόπτης διαλύματος καθαρισμού
4 Ελαστικός σωλήνας διαλύματος καθα-
ρισμού
5 Φίλτρο χνουδιών (αναρρόφηση)
6 Κλείδωμα λαβής ώθησης
7 Πλήκτρο απασφάλισης τροχού μεταφο-
ράς
8 Τροχός μεταφοράς *
9 Λαβή μεταφοράς
10 Άγκιστρο ανακούφισης έλξης
11 Στήριγμα τροχού μεταφοράς *
12 Κλιπ
13 Δοχείο καθαρού νερού
14 Δοχείο βρώμικου νερού
15 Κύλινδρος απόκρουσης
16 Μηχανισμός ώθησης για αλλαγή της
ράβδου αναρρόφησης
17 Φλοτέρ
18 Πλήκτρο αλλαγής βουρτσών
19 Σασί
20 Ράβδος αναρρόφησης
21 Κυλινδρική βούρτσα
22 Περιστρεφόμενη λαβή πίεσης επαφής
βουρτσών
23 Πεντάλ βύθισης της ράβδου αναρρόφη-
σης
24 Ρευματολήπτης
25 Λαβή μεταφοράς δεξαμενής βρώμικου
νερού
26 Κάλυμμα δοχείου καθαρού νερού
* δεν περιλαμβάνεται στη συσκευασία του
BR 40/10 C Classic

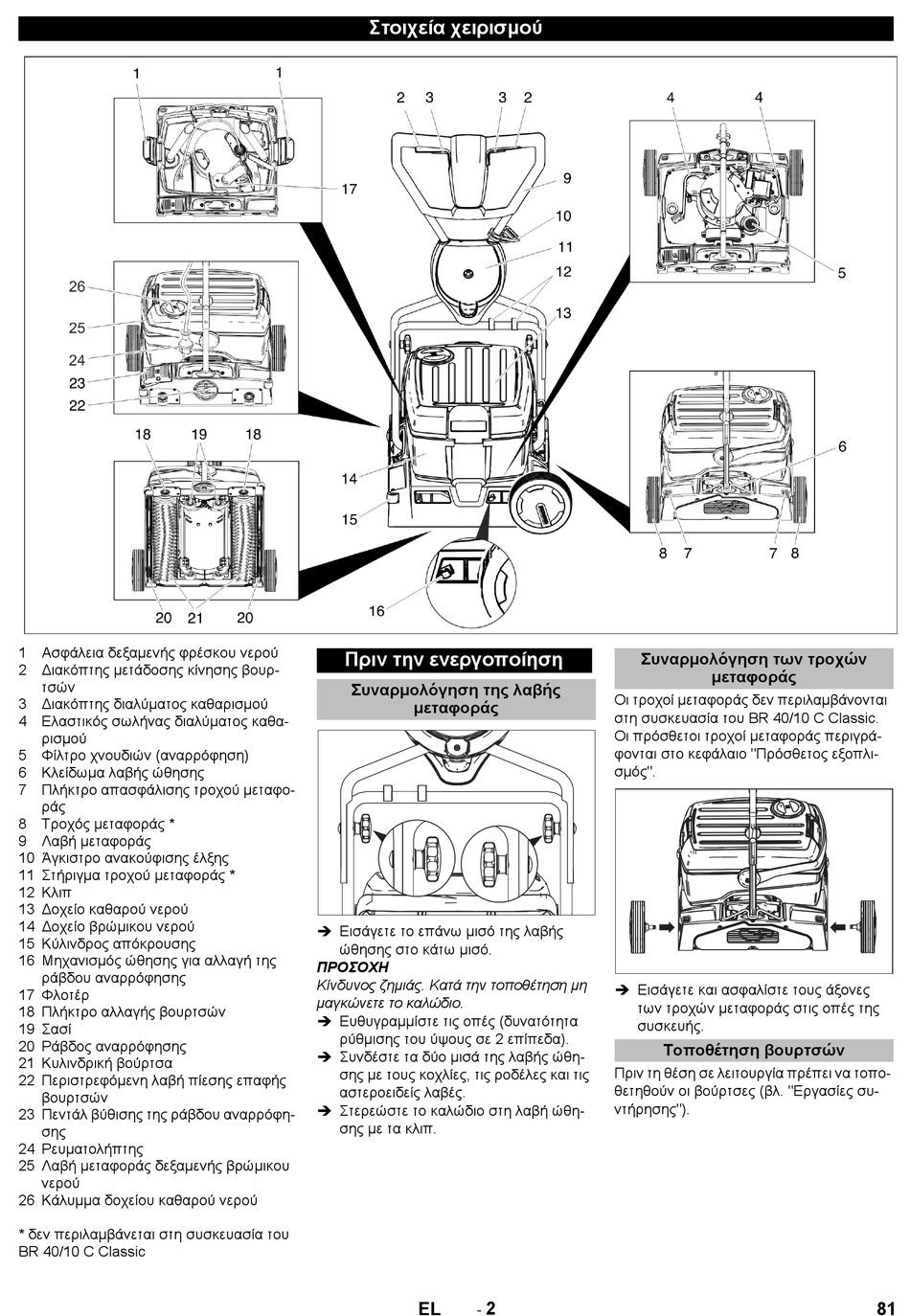

Στοιχεία χειρισμού
Πριν την ενεργοποίηση
Συναρμολόγηση της λαβής
μεταφοράς
 Εισάγετε το επάνω μισό της λαβής
ώθησης στο κάτω μισό.
ΠΡΟΣΟΧΗ
Κίνδυνος ζημιάς. Κατά την τοποθέτηση μη
μαγκώνετε το καλώδιο.
 Ευθυγραμμίστε τις οπές (δυνατότητα
ρύθμισης του ύψους σε 2 επίπεδα).
 Συνδέστε τα δύο μισά της λαβής ώθη-
σης με τους κοχλίες, τις ροδέλες και τις
αστεροειδείς λαβές.
 Στερεώστε το καλώδιο στη λαβή ώθη-
σης με τα κλιπ.
2
-
EL
Συναρμολόγηση των τροχών
μεταφοράς
Οι τροχοί μεταφοράς δεν περιλαμβάνονται
στη συσκευασία του BR 40/10 C Classic.
Οι πρόσθετοι τροχοί μεταφοράς περιγρά-
φονται στο κεφάλαιο "Πρόσθετος εξοπλι-
σμός".
 Εισάγετε και ασφαλίστε τους άξονες
των τροχών μεταφοράς στις οπές της
συσκευής.
Τοποθέτηση βουρτσών
Πριν τη θέση σε λειτουργία πρέπει να τοπο-
θετηθούν οι βούρτσες (βλ. "Εργασίες συ-
ντήρησης").
81
