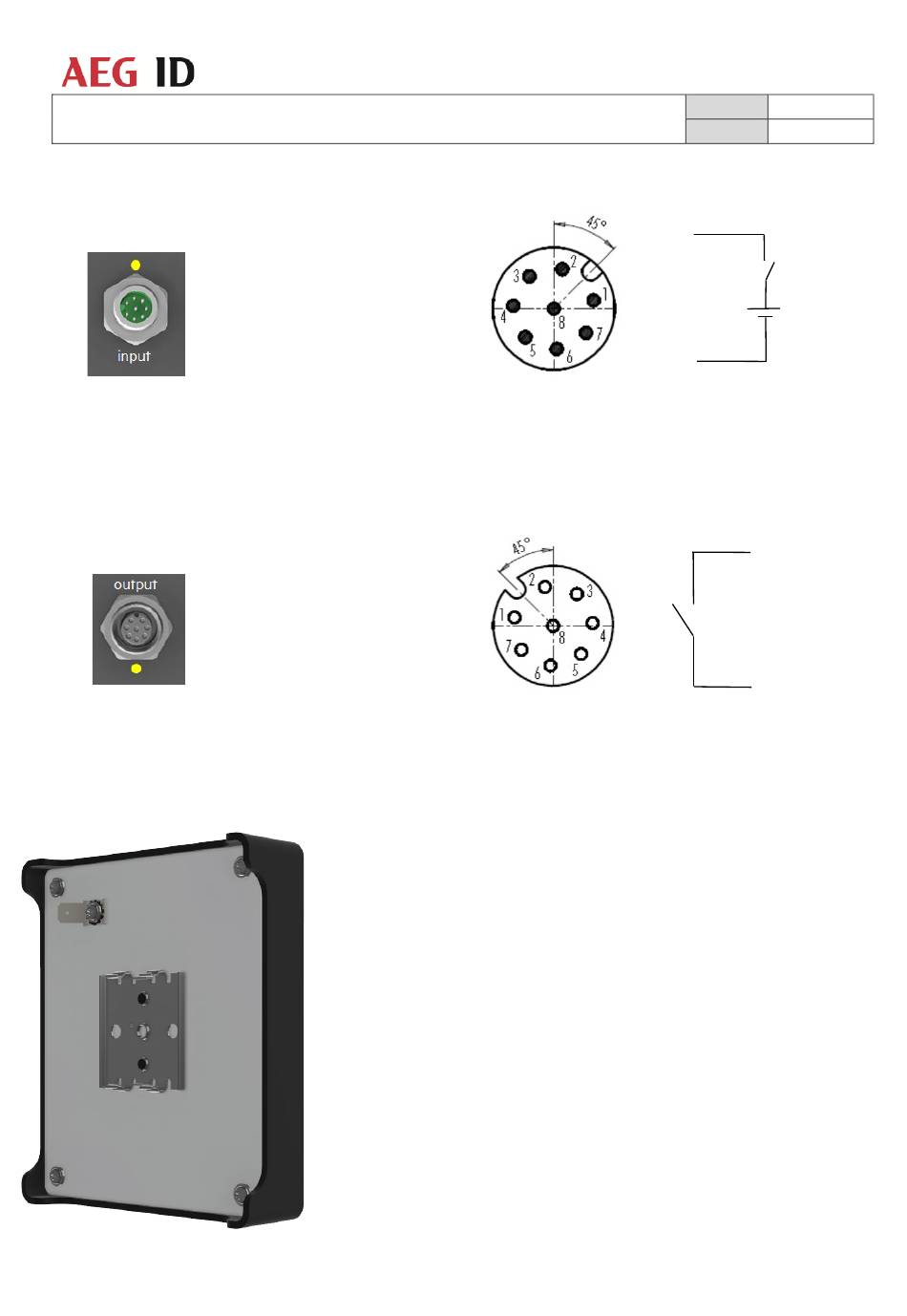

Handbuch ACM 9 - ARE i9
Digitale Eingänge (input)
M12 Buchse 8-Pin männlich A-kodiert
Digitale Ausgänge (output)
M12 Buchse 8-Pin weiblich A-kodiert
2.1.4 Erdung
Handbuch ACM9_ARE i9 Ausgabe V10.docx
PIN 1 – Eingang für seriellen Anschluss 1
PIN 2 – Eingang für seriellen Anschluss 2
PIN 3 – Eingang für seriellen Anschluss 3
PIN 4 – Eingang für seriellen Anschluss 4
PIN 5 –7: ohne Funktion
PIN 8 - Eingang GND
LED : Leuchtet wenn ein Eingang aktiv ist
Eingangsspannung 6..24VDC
Kabel: M12, 8-pin A-kodiert Buchse und Stecker
PIN 1 – Ausgang für seriellen Anschluss 1
PIN 2 – Ausgang für seriellen Anschluss 2
PIN 3 – Ausgang für seriellen Anschluss 3
PIN 4 – Ausgang für seriellen Anschluss 4
PIN 5 – 7: ohne Funtion
PIN 8 – Externe Spannung verbunden
mit PIN 1/2/3/4
LED : Leuchtet, wenn ein Ausgang aktiv ist
Schaltspannung max: 125VAV / 60VDC
Schaltstrom max: 1A | Leistung max: 24W
Kabel: M12, 8-pin A-kodiert Stecker und Buchse
Eine gute Erdung ist zur Funktionalität des ACM 9
unerlässlich.
Erdung kann auf 2 Arten erreicht werden:
1.
2.
Erdung via DIN Hutschiene. Die metallene
DIN Hutschienenklammer ist mit dem
internen GND des ACM 9 verbunden. Die
Erdung der Hutschiene stellt dann die
Verbindung zum Maschinen-GND her.
Verwendung des Erdungs-Pin in der
linken oberen Ecke. (von der Rückseite
betrachtet). Der Maschinen-GND wird an
den Erdungs-Pin angeschlossen.
Version: 10
Page: 9 / 51
PIN 1/2/3/4
6...24VDC
PIN 8
PIN 8
Max: 125VAC / 60VDC
Max: 1A
Max: 24W
PIN 1/2/3/4
