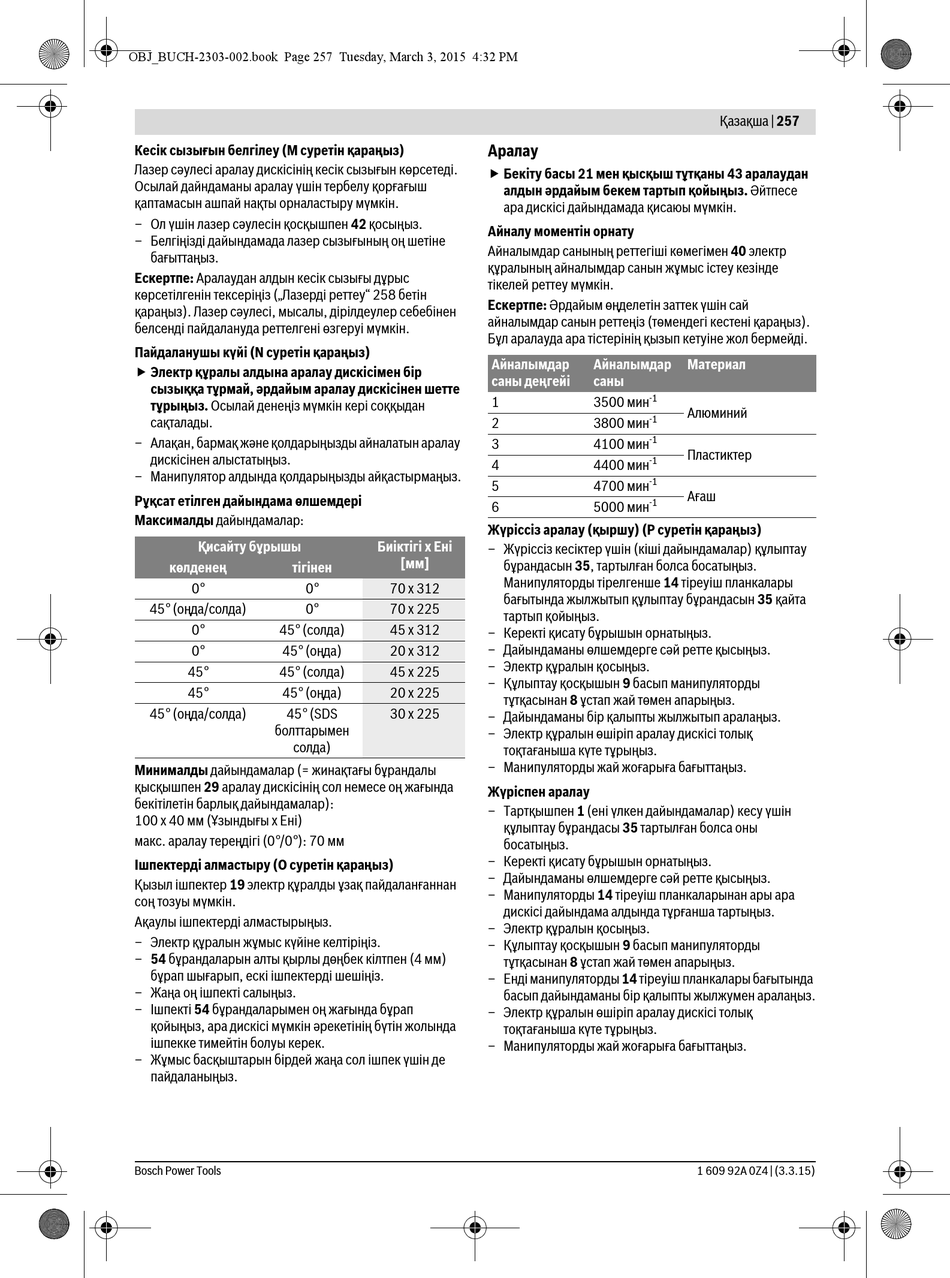

Кесік сызығын белгілеу (M суретін қараңыз)
Лазер сәулесі аралау дискісінің кесік сызығын көрсетеді.
Осылай дайндаманы аралау үшін тербелу қорғағыш
қаптамасын ашпай нақты орналастыру мүмкін.
– Ол үшін лазер сәулесін қосқышпен 42 қосыңыз.
– Белгіңізді дайындамада лазер сызығының оң шетіне
бағыттаңыз.
Ескертпе: Аралаудан алдын кесік сызығы дұрыс
көрсетілгенін тексеріңіз („Лазерді реттеу" 258 бетін
қараңыз). Лазер сәулесі, мысалы, дірілдеулер себебінен
белсенді пайдалануда реттелгені өзгеруі мүмкін.
Пайдаланушы күйі (N суретін қараңыз)
 Электр құралы алдына аралау дискісімен бір
сызыққа тұрмай, әрдайым аралау дискісінен шетте
тұрыңыз. Осылай денеңіз мүмкін кері соққыдан
сақталады.
– Алақан, бармақ және қолдарыңызды айналатын аралау
дискісінен алыстатыңыз.
– Манипулятор алдында қолдарыңызды айқастырмаңыз.
Рұқсат етілген дайындама өлшемдері
Максималды дайындамалар:
Қисайту бұрышы
көлденең тігінен
0° 0°
45° (оңда/солда) 0°
0° 45° (солда)
0° 45° (оңда)
45° 45° (солда)
45° 45° (оңда)
45° (оңда/солда) 45° (SDS
болттарымен
солда)
Минималды дайындамалар (= жинақтағы бұрандалы
қысқышпен 29 аралау дискісінің сол немесе оң жағында
бекітілетін барлық дайындамалар):
100 x 40 мм (Ұзындығы x Ені)
макс. аралау тереңдігі (0°/0°): 70 мм
Ішпектерді алмастыру (O суретін қараңыз)
Қызыл ішпектер 19 электр құралды ұзақ пайдаланғаннан
соң тозуы мүмкін.
Ақаулы ішпектерді алмастырыңыз.
– Электр құралын жұмыс күйіне келтіріңіз.
– 54 бұрандаларын алты қырлы дөңбек кілтпен (4 мм)
бұрап шығарып, ескі ішпектерді шешіңіз.
– Жаңа оң ішпекті салыңыз.
– Ішпекті 54 бұрандаларымен оң жағында бұрап
қойыңыз, ара дискісі мүмкін әрекетінің бүтін жолында
ішпекке тимейтін болуы керек.
– Жұмыс басқыштарын бірдей жаңа сол ішпек үшін де
пайдаланыңыз.
Bosch Power Tools
Аралау
 Бекіту басы 21 мен қысқыш тұтқаны 43 аралаудан
алдын әрдайым бекем тартып қойыңыз. Әйтпесе
ара дискісі дайындамада қисаюы мүмкін.
Айналу моментін орнату
Айналымдар санының реттегіші көмегімен 40 электр
құралының айналымдар санын жұмыс істеу кезінде
тікелей реттеу мүмкін.
Ескертпе: Әрдайым өңделетін заттек үшін сай
айналымдар санын реттеңіз (төмендегі кестені қараңыз).
Бұл аралауда ара тістерінің қызып кетуіне жол бермейді.
Айналымдар
саны деңгейі
1
2
3
4
5
6
Жүріссіз аралау (қыршу) (P суретін қараңыз)
Биіктігі x Ені
– Жүріссіз кесіктер үшін (кіші дайындамалар) құлыптау
[мм]
бұрандасын 35, тартылған болса босатыңыз.
Манипуляторды тірелгенше 14 тіреуіш планкалары
70 x 312
бағытында жылжытып құлыптау бұрандасын 35 қайта
70 x 225
тартып қойыңыз.
45 x 312
– Керекті қисату бұрышын орнатыңыз.
– Дайындаманы өлшемдерге сәй ретте қысыңыз.
20 x 312
– Электр құралын қосыңыз.
45 x 225
– Құлыптау қосқышын 9 басып манипуляторды
20 x 225
тұтқасынан 8 ұстап жай төмен апарыңыз.
30 x 225
– Дайындаманы бір қалыпты жылжытып аралаңыз.
– Электр құралын өшіріп аралау дискісі толық
тоқтағаныша күте тұрыңыз.
– Манипуляторды жай жоғарыға бағыттаңыз.
Жүріспен аралау
– Тартқышпен 1 (ені үлкен дайындамалар) кесу үшін
құлыптау бұрандасы 35 тартылған болса оны
босатыңыз.
– Керекті қисату бұрышын орнатыңыз.
– Дайындаманы өлшемдерге сәй ретте қысыңыз.
– Манипуляторды 14 тіреуіш планкаларынан ары ара
дискісі дайындама алдында тұрғанша тартыңыз.
– Электр құралын қосыңыз.
– Құлыптау қосқышын 9 басып манипуляторды
тұтқасынан 8 ұстап жай төмен апарыңыз.
– Енді манипуляторды 14 тіреуіш планкалары бағытында
басып дайындаманы бір қалыпты жылжумен аралаңыз.
– Электр құралын өшіріп аралау дискісі толық
тоқтағаныша күте тұрыңыз.
– Манипуляторды жай жоғарыға бағыттаңыз.
Қaзақша | 257
Айналымдар Материал
саны
-1
3500 мин
Алюминий
-1
3800 мин
-1
4100 мин
Пластиктер
-1
4400 мин
-1
4700 мин
Aғаш
-1
5000 мин
