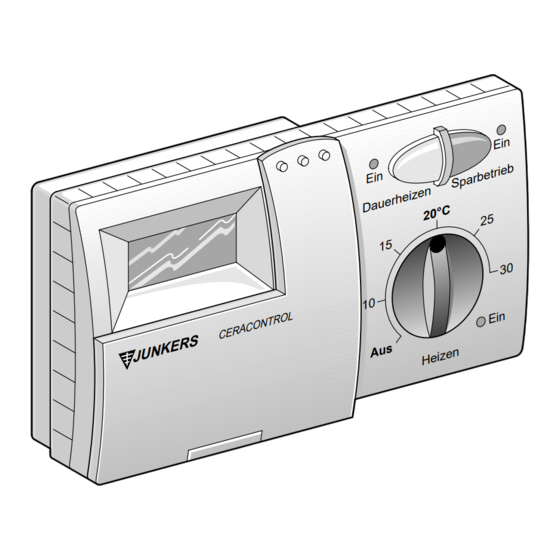

- Seite 1 E i n S p a r r h e i z D a u e 2 0 ° C E i n A u s H e i z 4192-00.1/G Best.-Nr. 7 744 901 045...
- Seite 2 6 720 604 192 (01.03)
- Seite 3 Dauerheizen Sparbetrieb 20°C Uhr stellen 15°C Heizbeginn Sparbeginn Spartemperatur Heizen 4192-15.1/G 6 720 604 192 (01.03)
-
Seite 4: Inhaltsverzeichnis
Inhaltsverzeichnis Inhaltsverzeichnis Sicherheitshinweise Symbolerklärung Angaben zum Gerät Lieferumfang Verwendung Technische Daten Zubehör Sonstige Angaben Installation Montage Elektrischer Anschluss Bedienung Allgemeine Bedienhinweise Raumtemperatur (Heizen) einstellen (k) Raumtemperatur (Spartemperatur) einstellen (m) Frostschutz Betriebsart ändern Programmieren Allgemeine Hinweise Fehlersuche 6 720 604 192 (01.03) -
Seite 5: Sicherheitshinweise
Sicherheitshinweise Sicherheitshinweise Allgemein B Diese Anleitung einhalten, damit die einwandfreie Funktion gewährleistet wird. B Den TR 100 nur von einem zugelassenen Installateur montie- ren und in Betrieb nehmen lassen. B Mitwirkende Geräte entsprechend der zugehörigen Anleitung montieren und in Betrieb nehmen. Verwendung B Den TR 100 nur in Verbindung mit den aufgeführten Gasheiz- geräten verwenden. -
Seite 6: Symbolerklärung
Symbolerklärung Symbolerklärung Sicherheitshinweise im Text werden mit einem Warndreieck gekennzeichnet und grau hinter- legt. Signalwörter kennzeichnen die Schwere der Gefahr die auftritt, wenn die Maßnahmen zur Schadensverminderung nicht befolgt werden. • Vorsicht bedeutet, dass leichte Sachschäden auftreten können. • Warnung bedeutet, dass leichte Personenschäden oder schwere Sachschäden auftreten können. -
Seite 7: Angaben Zum Gerät
Anschluss aktiv mini 8/11... Seite 14 CL(N) 100... ZR/ZWR/ZSR...-2 ZR/ZWR/ZSR...-3 Seite 15 nein ZR/ZWR/ZSR...-4 Seite 15 ZSBR/ZWBR 8-25 A Seite 16 KS/KSN...-6 E/EC/EK Seite 16 KSN/KNS/KS/KNH...-7 E/EC Seite 17 Heizgerät mit Bosch Heatronic Tab. 1 6 720 604 192 (01.03) -
Seite 8: Technische Daten
Angaben zum Gerät Technische Daten E i n b e t r i E i n S p a r r h e i z D a u e 2 0 ° C E i n A u s H e i z 4192-02.1/G Bild 2 Geräteabmessungen... -
Seite 9: Zubehör
Angaben zum Gerät Zubehör • RF 1: Raumtemperaturfühler Wenn Montageort des TR 100 zur Temperaturmessung unge- eignet (Kapitel 2.1.1) • Fernschalter bauseits (z. B. in Form eines Telefoncommanders, siehe Kapitel 2.2). Sonstige Angaben Digitalschaltuhr 1 Heiz- und 1 Sparbeginn pro Tag Wohnfläche Empfehlung: bis ca. -
Seite 10: Installation
Installation Installation Montage Gefahr: Durch Stromschlag! B Vor dem elektrischen Anschluss die Spannungs- versorgung zum Heizgerät unterbrechen. 2.1.1 Montage des TR 100 Die Regelqualität des TR 100 ist abhängig vom Montageort. Anforderungen an den Montageort: • Montageraum (= Leitraum) muss für die Regelung der gesam- ten Heizungsanlage geeignet sein •... - Seite 11 Installation Bei Handventilen mit Voreinstellung im Leitraum: B Leistung der Heizkörper so knapp wie möglich einstellen. Dadurch heizt sich der Leitraum gleich wie die übrigen Räume auf. Bei Thermostatventilen im Leitraum: B Thermostatventile ganz öffnen. B Leistung der Heizkörper über einstellbare Rücklaufverschrau- bung so knapp wie möglich einstellen.
- Seite 12 Installation E i n b e t r i S p a r r h e i z D a u e 2 0 ° C E i n A u s H e i z 4192-04.1/G Bild 4 Regleroberteil (a) abziehen. Bei der Montage des Sockels muss die Klemmenbeschriftung les- bar sein: B Sockel mit zwei Schrauben (c) auf eine handelsübliche Unter-...
- Seite 13 Installation 2.1.2 Montage des Zubehörs B Zubehör entsprechend den gesetzlichen Vorschriften und der mitgelieferten Installationsanleitung montieren: – externer Raumtemperaturfühler RF 1 – Fernschalter (bauseits) 6 720 604 192 (01.03)
-
Seite 14: Elektrischer Anschluss
Installation Elektrischer Anschluss B Verbindung vom TR 100 zum Heizgerät: Elektrokabel die mindestens der Bauart H05 VV-... (NYM-I...) entsprechen verwenden: – bis 20 m Leitungslänge: 0,75 bis 1,5 mm – bis 30 m Leitungslänge: 1,0 bis 1,5 mm – ab 30 m Leitungslänge: 1,5 mm B Alle 24-V-Leitungen (Mess-Strom) von 230 V oder 400 V füh- renden Leitungen getrennt verlegen, um induktive Beeinflus-... - Seite 15 Installation ZR / ZWR / ZSR . . . - 3 ZR / ZWR / ZSR . . . - 4 DC 24V 1 2 4 1 2 4 2 4 6 R F TR 100 4192-07.3/J Bild 7 ZSBR 8 - 25 A ZWBR 8 - 25 A DC 24V Fernbe-...
- Seite 16 Installation KS . . . - 6 E / EC / EK KSN . . . - 6 E / EC DC 24V 12 11 4 2 1 1 2 4 4 2 1 2 4 6 R F TR 100 4192-10.3/J Bild 9 KS .
- Seite 17 Installation Bosch Heatronic DC 24V 4 7 8 9 1 2 4 2 4 6 R F TR 100 4192-09.3/G Bild 11 RF 1 1 2 4 6 R F TR 100 4192-12.2/G Bild 12 Falls vorhanden: Externen Raumfühler RF 1 (Zubehör) anschließen.
- Seite 18 Installation 1 2 4 6 R F TR 100 4192-13.2/G Bild 13 Falls vorhanden: Fernschalter (Zubehör; bauseits) anschließen. Funktion des Fernschalters: • Bei geschlossenem Schaltkontakt: Sparbetrieb; in der Anzeige erscheint F. • Bei geöffnetem Schaltkontakt: Am TR 100 eingestellte Betriebsart wird übernommen. Der Fernschalter muss einen für 5 V DC geeigne- ten potenzialfreien Kontakt enthalten.
-
Seite 19: Bedienung
Bedienung Bedienung Allgemeine Bedienhinweise • Bei geschlossener Klappe sind alle Funktionen aktiv (siehe "Reaktionszeiten" auf Seite 25). • Wenn der TR 100 nach dem Drehknopf “Heizen” (k) regelt, leuchtet die untere Kontroll-Leuchte (l). Den Vorlauftemperaturwähler am Heizgerät auf die maximal benötigte Vorauftemperatur einstellen. Raumtemperatur (Heizen) einstellen (k) B Raumtemperatur, auf die der TR 100 im “normalen Heizbe- trieb”... -
Seite 20: Frostschutz
Bedienung Empfehlungen: B Wenn das Gebäude ausreichend isoliert ist: Drehknopf “Spar- temperatur” (m) auf “Aus” (Forstschutz) stellen. Frostschutz Stehen die Drehknöpfe “Heizen” (k) und “Spartemperatur” (m) auf “Aus” (5 °C), besteht Frostschutz für den vom TR 100 geregelten Raum. Die Heizung (Pumpe) ist ausgeschaltet. Steht nur einer dieser Drehknöpfe auf “Aus”... - Seite 21 Bedienung 3.5.2 Dauerheizen (g) Bei “Dauerheizen” regelt der TR 100 dauernd auf die am Dreh- knopf “Heizen” (k) eingestellte Raumtemperatur. Die Einstellung des Zeitprogramms wird ignoriert. B Taste (g) drücken. Die Betriebsart “Dauerheizen” ist eingeschaltet. Dauerheizen Die Betriebsart “Dauerheizen” bleibt bestehen, bis: •...
-
Seite 22: Sparbetrieb (H)
Bedienung 3.5.3 Sparbetrieb (h) Im “Sparbetrieb” regelt der TR 100 dauernd auf die am Drehknopf (m) eingestellte “Spartemperatur” (siehe Kapitel 3.3). Die Einstel- lung des Zeitprogramms wird ignoriert. B Taste (h) drücken. Die Betriebsart “Sparbetrieb” ist eingeschaltet. Sparbetrieb Die Betriebsart “Sparbetrieb” bleibt bestehen, bis: •... -
Seite 23: Programmieren
Bedienung Programmieren Eine Übersicht zum Ausklappen finden Sie im vorderen Deckblatt. 3.6.1 Allgemeine Hinweise B Klappe zu Beginn des Programmiervorgangs öffnen. B Taste (p) oder (o) kurz drücken, um den angezeigten Wert um eine Einheit zu verändern. Langes Drücken ändert den Wert meist schneller. Um Änderungen zu übernehmen: B Klappe am Ende eines Programmiervorgangs schließen. -
Seite 24: Heizprogramm Einstellen (Heizbeginn Und Sparbeginn)
Bedienung 3.6.3 Heizprogramm einstellen (Heizbeginn und Sparbeginn) Einstellmöglichkeiten Maximal ein Heiz- und ein Sparbeginn pro Tag. Schaltpunkte einstellen In der Werkseinstellung sind ein Heiz- und ein Sparbeginn einge- stellt. B Schalter (n) auf “Heizbeginn” drehen. Bei der Inbetriebnahme oder nach längerem Stromausfall wird 6:00 angezeigt. -
Seite 25: Tr 100 Mit Angeschlossenem
Bedienung Reaktionszeiten Bei Veränderungen der Reglereinstellungen reagiert der TR 100 max. 20 Sekunden zeitverzögert. Kurzbedienungsanleitung Rechts im Sockel wird eine Kurzbedienungsanleitung einge- schoben. 3.6.5 TR 100 mit angeschlossenem Fernfühler RF 1 (Zubehör) Mit RF 1 ist der im TR 100 eingebaute Fühler wirkungslos. Der RF 1 ist für Anzeige und Regelung maßgebend. - Seite 26 Bedienung 3.6.7 TR 100-Meldungen Kontroll-Leuchte “Sparbetrieb Ein” (i) blinkt Meldet einen Signalfehler des Schalters (n): B Schalter (n) in gewünschte Position einrasten. Wenn die Kontroll-Leuchte (i) trotzdem blinkt: Heizungsfachmann informieren Kontroll-Leuchte “Heizen Ein” (l) blinkt Diese Fernstöranzeige ist nur bei den in Kapitel 1.2 gekennzeich- neten Heizgeräten aktiv und meldet eine Störung des Heizgeräts: B Hinweise in der Bedienungsanleitung des Heizgeräts beachten.
-
Seite 27: Allgemeine Hinweise
Allgemeine Hinweise Allgemeine Hinweise ... und Hinweise zum Energiesparen: • Die Temperatur im Leitraum (Montageort des TR 100) wirkt als Führungsgröße für das gesamte Heiznetz. Deshalb muss die Leistung der Heizkörper so knapp wie möglich eingestellt wer- den: – Bei Handventilen über die Voreinstellung. –... -
Seite 28: Fehlersuche
Fehlersuche Fehlersuche Beanstandung Ursache Abhilfe gewünschte Thermostat- Thermostatventil(e) ganz Raum- ventil(e) im Leit- öffnen temperatur wird raum zu niedrig oder durch Handventil(e) nicht erreicht eingestellt ersetzen Vorlauftemperatur- Vorlauftemperaturwähler wähler am Heiz- höher einstellen. gerät zu niedrig eingestellt Lufteinschluss in Heizkörper und der Heizungs- Heizungsanlage entlüften anlage... - Seite 29 Fehlersuche Beanstandung Ursache Abhilfe Falsche oder Falsche Ver- Verdrahtung ent- keine drahtung des sprechend Anschluss- Regelung TR 100 plan prüfen und ggf. korrigieren keine Anzeige sehr kurzer Hauptschalter am Heiz- oder Doppel- Stromausfall gerät ausschalten, einige punkt blinkt nicht Sekunden warten und wieder einschalten Kontroll-Leuchte Schalter (n) in...
- Seite 30 BBT Thermotechnik GmbH Junkers Deutschland Postfach 1309 D-73243 Wernau www.junkers.com...
