Seite 1: Inhaltsverzeichnis

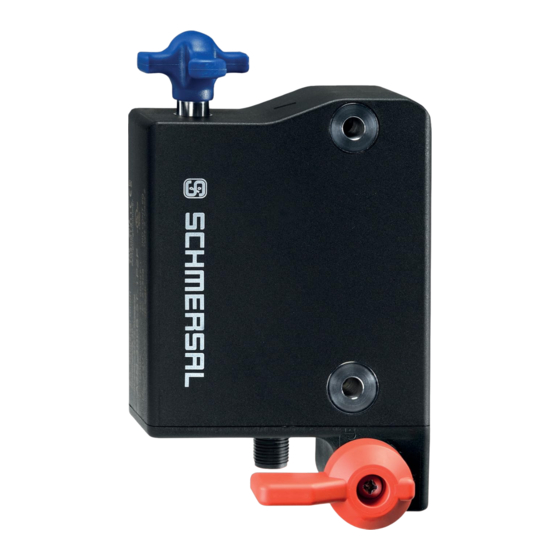

HINWEISE ZUR BEDIENUNG UND MONTAGE Sicherheitszuhaltung AZM300B-ST-SD2P-T Inhaltsverzeichnis 1 Zu diesem Dokument 1.1 Funktion 1.2 Zielgruppe der Betriebsanleitung: autorisiertes Fachpersonal 1.3 Verwendete Symbolik 1.4 Bestimmungsgemäßer Gebrauch 1.5 Allgemeine Sicherheitshinweise 2 Produktbeschreibung 2.1 Typenschlüssel 2.2 Sonderausführungen 2.3 Bestimmung und Gebrauch 2.4 Warnung vor Fehlgebrauch 2.5 Haftungsausschluss... -
Seite 2: Zu Diesem Dokument
Folge sein. 1.4 Bestimmungsgemäßer Gebrauch Das Schmersal-Lieferprogramm ist nicht für den privaten Verbraucher bestimmt. Die hier beschriebenen Produkte wurden entwickelt, um als Teil einer Gesamtanlage oder Maschine sicherheitsgerichtete Funktionen zu übernehmen. Es liegt im Verantwortungsbereich des Herstellers einer Anlage oder Maschine, die korrekte Gesamtfunktion sicherzustellen. -
Seite 3: Produktbeschreibung
Die Sicherheitshinweise der Betriebsanleitung sowie landesspezifische Installations-, Sicherheits- und Unfallverhütungsvorschriften sind zu beachten. Weitere technische Informationen entnehmen Sie bitte den Schmersal Katalogen bzw. dem Online-Katalog im Internet unter products.schmersal.com. 2 Produktbeschreibung 2.1 Typenschlüssel Produkt-Typbezeichnung: AZM300(1)-(2)-ST-(3)-(4)-(5) > Zuhaltungsüberwachung Betätigerüberwachung ohne Standardcodierung... -
Seite 4: Sonderausführungen
2.2 Sonderausführungen Für Sonderausführungen, die nicht im Typenschlüssel aufgeführt sind, gelten die vor- und nachgenannten Angaben sinngemäß, soweit diese mit der serienmäßigen Ausführung übereinstimmen. 2.3 Bestimmung und Gebrauch Das berührungslos wirkende, elektronische Sicherheitsschaltgerät ist für den Einsatz in Sicherheitsstromkreisen ausgelegt und dient zur Stellungsüberwachung und Sperrung beweglicher Schutzeinrichtungen. Die Sicherheitsschaltgeräte sind gemäß... -
Seite 5: Haftungsausschluss
Bei nicht sachgerechter oder nicht bestimmungsgemäßer Verwendung oder Manipulationen können durch den Einsatz des Sicherheitsschaltgerätes Gefahren für Personen oder Schäden an Maschinen- bzw. Anlagenteilen nicht ausgeschlossen werden. Restrisiken sind bei Beachtung der Hinweise zur Sicherheit sowie der Anweisungen bezüglich Montage, Inbetriebnahme, Betrieb und Wartung nicht bekannt. -
Seite 6: Sicherheitsbetrachtung
Power to unlock Actuator monitored Serial diagnostics Latching Emergency exit Short circuit detection Cross-circuit detection Series-wiring Safety functions Integral system diagnostics, status Number of actuating directions Number of safety contacts Number of fail-safe digital outputs Sicherheitsbetrachtung Standards EN ISO 13849-1 EN IEC 61508 Sicherheitsbetrachtung - Verriegelungsfunktion Performance Level, up to... -
Seite 7: Umgebungsbedingungen
Latching force, adjustable, position 2 50 N Type of the fixing screws 2x M6 Tightening torque of the fixing screws, minimum 6 Nm Tightening torque of the fixing screws, maximum 7 Nm Mechanische Daten - Schaltabstände gemäß EN IEC 60947-5-3 Switch distance, typical 2 mm Assured switching distance "ON"... -
Seite 8: Elektrische Daten
Umgebungsbedingungen - Isolationskennwerte Rated insulation voltage U 32 VDC Rated impulse withstand voltage U 0,8 kV Overvoltage category Degree of pollution Elektrische Daten Operating voltage 24 VDC -15 % / +10 % (stabilisiertes PELV-Netzteil) No-load supply current I , maximum 100 mA Current consumption with magnet ON, average 200 mA... -
Seite 9: Elektrische Daten - Sichere Digitale Ausgänge
Current consumption at 24 V 5 mA Test pulse duration, maximum 1 ms Test pulse interval, minimum 100 ms Classification ZVEI CB24I, Sink Classification ZVEI CB24I, Source Elektrische Daten - Sichere digitale Ausgänge Designation, Safety outputs Y1 und Y2 Design of control elements kurzschlussfest, p-schaltend Voltage drop U , maximum... - Seite 10 Dieses Gerät hält beim Betrieb in einem Mindestabstand von 100 mm die Grenzwerte für die Nervenstimulation (ISED SPR-002) ein. Änderungen oder Anpassungen, die von der K.A. Schmersal GmbH & Co. KG nicht ausdrücklich genehmigt wurden, können dazu führen, dass die Berechtigung des Benutzers zum Betrieb des Geräts erlischt.
-
Seite 11: Montage
Dieses Gerät erfüllt die Anforderungen an die Expositionsgrenzwerte für die Nervenstimulation (ISED CNR-102) bei Vorgängen mit einem Mindestabstand von 100 mm. Bei Änderungen oder Umbauten, die von K.A. Schmersal GmbH & Co. KG nicht ausdrücklich genehmigt wurden, könnte die Berechtigung des Verwenders zur Verwendung des Geräts unwirksam werden. - Seite 12 Die Sicherheitszuhaltung kann als Anschlag benutzt werden. In Abhängigkeit von Türmasse und Betätigungsgeschwindigkeit kann es zu einer Verringerung der mechanischen Lebensdauer kommen. Montage Sicherheitszuhaltung und Betätiger Siehe Betriebsanleitung der entsprechenden Betätigereinheit. Der Betätiger ist durch geeignete Maßnahmen (Verwendung von Einwegschrauben, Verkleben, Aufbohren von Schraubenköpfen, Verstiften) an der Schutzeinrichtung unlösbar zu befestigen und gegen Verschieben zu sichern.
- Seite 13 Um eine systembedingte Beeinflussung und eine Reduzierung der Schaltabstände zu vermeiden, bitte folgende Hinweise beachten: Metallteile in der Nähe des Sicherheitsschaltgerätes können den Schaltabstand verändern. Metallspäne fernhalten. Mindestabstand zwischen zwei Sicherheitszuhaltungen bzw. zu anderen Systemen mit gleicher Frequenz (125 kHz) Der Mindestabstand von metallischen Befestigungsflächen zur Stirnseite "A"...
-
Seite 14: Hilfsentriegelung
3.2 Hilfsentriegelung Zur Aufstellung der Maschine kann die Sicherheitszuhaltung spannungslos entsperrt werden. Durch Drehen der Hilfsentriegelung in die Stellung wird die Sicherheitszuhaltung entsperrt. Erst nach Zurückdrehen der Hilfsentriegelung in die Ausgangslage ist die normale Funktion wieder gegeben. Achtung: Nicht über den Anschlag hinaus drehen! Legende A: Einbaustecker M12, 8-polig B: LED-Anzeige... -
Seite 15: Montage Mit Montageplatte
Die Montage des Hebels ist beidseitig möglich. Die gegenüberliegende Seite kann als Hilfsentriegelung mittels Dreikantschlüssel TK-M5 genutzt werden. Ein Zurücksetzen der Hilfsentriegelung durch Betätigung des roten Fluchtentriegelungshebels muss anwenderseitig ausgeschlossen werden. Fluchtentriegelung (-T/-T8) Anbau und Betätigung nur innerhalb des Gefahrenbereiches. Zur Fluchtentriegelung den roten Hebel in Pfeilrichtung bis zum Anschlag drehen. -
Seite 16: Abmessungen
Für Türen, die bündig mit dem Türrahmen abschließen, kann die optionale Montageplatte MP-AZ/AZM300-1 verwendet werden. 3.5 Abmessungen Alle Maße in mm. AZM300...-T/-T8 bzw. -N Geräte mit Fluchtentriegelung oder Notentsperrung Fluchtentriegelung -T / Notentsperrung -N 16-30... -
Seite 17: Betätiger Und Zubehör
Fluchtentriegelung -T8 3.6 Betätiger und Zubehör Betätiger AZ/AZM300-B1 (nicht im Lieferumfang enthalten) Montageplatte MP-AZ/AZM300-1 (als Zubehör erhältlich) 17-30... - Seite 18 MS-AZ/AZM300-B1-1 (als Zubehör erhältlich) Schutzblech aus Aluminium als Sichtblende für den Einsatz an Glas- und Kunststofftüren an Maschinen mit hohen Anforderungen an das Design. Sperrzange SZ 200-1 (als Zubehör erhältlich) 18-30...
-
Seite 19: Elektrischer Anschluss
Bowdenzugentriegelung ACC-AZM300-BOW-.-.M-.M (als Zubehör erhältlich) Die zusätzlichen Hinweise der Betriebsanleitung für die Bowdenzugentriegelung sind zu beachten. 4 Elektrischer Anschluss 4.1 Allgemeine Hinweise zum elektrischen Anschluss Der elektrische Anschluss darf nur im spannungslosen Zustand und von autorisiertem Fachpersonal durchgeführt werden. Die Spannungseingänge A1, X1, X2 und IN müssen vor permanenter Überspannung geschützt werden. Es müssen PELV- Versorgungsnetzgeräte gemäß... -
Seite 20: Serielle Diagnose -Sd
100 ms einzustellen. Die Sicherheitseingänge der Auswertung sollten einen Testimpuls von ca. 1 ms ausblenden können. Eine Querschlusserkennung in der Auswertung ist nicht notwendig und ist ggf. auszuschalten. Information zur Auswahl geeigneter Sicherheitsauswertungen entnehmen Sie bitte den Schmersal Katalogen bzw. dem Online- Katalog im Internet unter products.schmersal.com. -
Seite 21: Anschlussbelegung Und Zubehör Steckverbinder
Y1 und Y2 = Sicherheitsausgänge → Auswertung Anschlussbeispiel 2: Reihenschaltung AZM300 mit serieller Diagnosefunktion (max. 31 Geräte in Reihe) Bei Geräten mit serieller Diagnosefunktion (Bestellindex -SD) werden die seriellen Diagnoseanschlüsse in Reihe geschaltet und zur Auswertung auf ein SD-Gateway geführt. Die Sicherheitsausgänge des ersten Sicherheitsschaltgerätes werden auf die Auswertung geführt. -
Seite 22: Betätigercodierung Und Rastkraftverstellung
Funktion Sicherheitsschaltgerät Pinbelegung Farbcodes der Schmersal- Mögl. Farbcode Steckverbinder weiterer Einbausteckers handelsüblicher Steckverbinder gemäß EN 60947-5-2 IP67 / IP69 IP69 konventionelle serieller gem. DIN 47100 (PVC) Diagnosefunktio Diagnoseausgan Sicherheitseingang 1 Sicherheitsausgang 1 Diagnoseausgang SD-Ausgang Sicherheitseingang 2 Sicherheitsausgang 2... -
Seite 23: Rastkraftverstellung
Standardcodierte Sicherheitszuhaltungen sind im Auslieferungszustand betriebsbereit. Individuell codierte Sicherheitszuhaltungen und Betätiger werden nach folgendem Ablauf aneinander angelernt: 1. Sicherheitszuhaltung ausschalten und erneut mit Spannung versorgen. 2. Betätiger in den Erfassungsbereich bringen. Lernvorgang wird an der Sicherheitszuhaltung signalisiert, grüne LED ausgeschaltet, rote LED leuchtet, gelbe LED blinkt (1 Hz). 3. -
Seite 24: Arbeitsweise Der Sicherheitsausgänge
6.2 Arbeitsweise der Sicherheitsausgänge Bei der Ausführung AZM300Z führt das Entsperren der Sicherheitszuhaltung zur Abschaltung der Sicherheitsausgänge. Die entsperrte Schutzeinrichtung kann, solange der Betätiger an der Sicherheitszuhaltung AZM300Z anliegt, wieder gesperrt werden, die Sicherheitsausgänge werden dann erneut eingeschaltet. Ein Öffnen der Schutzeinrichtung ist nicht erforderlich. Bei der Ausführung AZM300B führt erst das Öffnen der Schutzeinrichtung zur Abschaltung der Sicherheitsausgänge. - Seite 25 Tabelle 2). Diese Signalkombination "Diagnoseausgang abgeschaltet" und "Sicherheitsausgänge noch eingeschaltet" kann eingesetzt werden, um die Maschine in eine geordnete Halteposition zu fahren. Eine Fehlerwarnung wird bei Wegfall der Ursache wieder zurückgenommen. Steht die Fehlerwarnung 30 Minuten an, werden auch die Sicherheitsausgänge abgeschaltet (rote LED blinkt, siehe Tabelle 2).
- Seite 26 Tür kann gesperrt werden Tür ist gesperrt Arbeitsstrom: IN = 1 = Sperren Tür kann gesperrt werden Tür ist gesperrt 26-30...
- Seite 27 Tabelle 1: Diagnoseinformationen des Sicherheitsschaltgerätes Systemzust Sicherheitsausgänge Y1, Diagnoseau Magnetansteuerung IN and sgang OUT Arbeitsstro Ruhestrom grün gelb AZM300Z AZM300B Tür auf 24 V (0 V) 0 V (24 V) Tür 24 V blinkt 24 V 24 V geschlossen, nicht gesperrt Tür...
-
Seite 28: Sicherheitszuhaltung Mit Serieller Diagnosefunktion Sd
Diagnose-Interface wird als Slave in ein vorhandenes Feldbus-System eingebunden. Die Diagnosesignale können auf diese Weise mit einer SPS ausgewertet werden. Die notwendige Software zur Einbindung der SD-Gateways steht im Internet unter products.schmersal.com zur Verfügung. Die Antwortdaten und die Diagnosedaten werden für jede Sicherheitszuhaltung in der Reihenschaltungskette automatisch und kontinuierlich jeweils in ein Eingangsbyte der SPS geschrieben. -
Seite 29: Inbetriebnahme Und Wartung
Fehlerwarnung Ein Fehler, der die sichere Funktion des Sicherheitsschaltgerätes nicht augenblicklich gefährdet (z.B. zu hohe Umgebungstemperatur, Sicherheitsausgang an Fremdpotential, Querschluss), führt zur verzögerten Abschaltung (siehe Tabelle 2). Diese Signalkombination "Diagnoseausgang abgeschaltet" und "Sicherheitsausgänge noch eingeschaltet" kann eingesetzt werden, um die Maschine in eine geordnete Halteposition zu fahren. Eine Fehlerwarnung wird bei Wegfall der Ursache wieder zurückgenommen. -
Seite 30: Demontage Und Entsorgung
Das Sicherheitsschaltgerät ist entsprechend der nationalen Vorschriften und Gesetze fachgerecht zu entsorgen. £ 30-30 Schmersal, Inc., 15 Skyline Drive, Hawthorne, NY 10532 Die genannten Daten und Angaben wurden sorgfältig geprüft. Abbildungen können vom Original abweichen. Weitere technische Daten finden Sie in der Betriebsanleitung. Technische Änderungen und Irrtümer vorbehalten.
