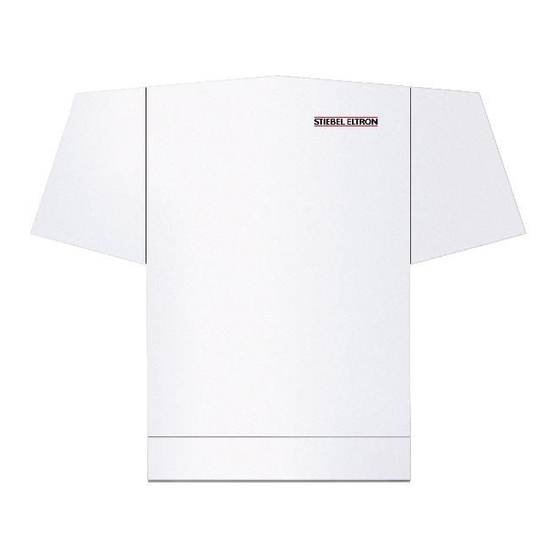

STIEBEL ELTRON WPL 47 Bedienung Und Installation
Luft-wasser-wärmepumpe
Vorschau ausblenden
Andere Handbücher für WPL 47:
- Bedienungsanleitung (32 Seiten) ,
- Bedienung und installation (32 Seiten) ,
- Bedienung und installation (32 Seiten)
Inhaltsverzeichnis
Werbung
Quicklinks
Werbung
Inhaltsverzeichnis
Fehlerbehebung
Verwandte Anleitungen für STIEBEL ELTRON WPL 47
Inhaltszusammenfassung für STIEBEL ELTRON WPL 47
- Seite 1 BEDIENUNG UND INSTALLATION Luft-Wasser-Wärmepumpe » WPL 47 » WPL 57...
-
Seite 2: Inhaltsverzeichnis
Verkleidungsteile montieren ������������������������������ 13 Inbetriebnahme �������������������������������������������� 15 13.1 Kontrolle vor Inbetriebnahme �������������������������������� 15 Einstellungen ����������������������������������������������� 15 14.1 Einstellung Heizkurve ������������������������������������������ 15 14.2 Reduzierter Nachtbetrieb (Silent Mode) ������������������� 16 14.3 Sonstige Einstellungen ���������������������������������������� 16 | WPL 47 | WPL 57 www.stiebel-eltron.com... -
Seite 3: Besondere Hinweise
(EG) Nr. 517/2014 auf Dichtheit geprüft wird. Die Dichtheitsprüfung muss im Logbuch dokumentiert werden. - Die Spannungsversorgung dürfen Sie auch au- ßerhalb der Heizperiode nicht unterbrechen. Bei unterbrochener Spannungsversorgung ist der ak- tive Frostschutz der Anlage nicht gewährleistet. www.stiebel-eltron.com WPL 47 | WPL 57 |... -
Seite 4: Mitgeltende Dokumente ���������������������������������������� 4 16.2 Spannungsunterbrechung
Bedingungen der in der Überschrift dieses Kapitels angegebenen WARNUNG Hinweise, deren Nichtbeachtung schwere Verletzungen oder Tod zur Folge haben kann. Norm durchgeführt wird. VORSICHT Hinweise, deren Nichtbeachtung zu mittelschweren oder leichten Verletzungen führen kann. | WPL 47 | WPL 57 www.stiebel-eltron.com... -
Seite 5: Gebrauchseigenschaften ��������������������������������������� 5 19.2 Elektroschaltplan Wpl 47
Das Heizungswasser kann auf bis zu 60 °C Vorlauftemperatur er- wärmt werden. f Beachten Sie die Anleitungen des Wärmepumpen-Managers. Weitere Gebrauchseigenschaften: - Geeignet für Fußbodenheizung und Radiatorenheizung. - Am effizientesten arbeitet die Wärmepumpe an einem Niedertemperaturheizsystem. www.stiebel-eltron.com WPL 47 | WPL 57 |... -
Seite 6: Wartung Und Pflege
Das Gebäude ist ein Neubau und Erhöhen Sie die Bi- befindet sich in der Trocknungs- valenztemperatur auf phase (Trockenwohnen). +5 °C. Nach 1 bis 2 Jahren kann die Bivalenztemperatur auf z. B. -3 °C zurückge- stellt werden. | WPL 47 | WPL 57 www.stiebel-eltron.com... -
Seite 7: Installation
Sie benötigen folgendes Zubehör, um die Wärmepumpe zu be- treiben. - Wärmepumpen-Manager WPM - Heizungs-Fernversteller FE7 f Stellen Sie das Gerät nicht in einer Nische auf. Zwei Seiten - Pufferspeicher des Gerätes müssen frei bleiben. - Umwälzpumpe UP 30/1-8 PCV www.stiebel-eltron.com WPL 47 | WPL 57 |... -
Seite 8: Vorbereiten Des Montageortes
Luftaustritt tungen etwas über das Fundament hinausragen. Achten Lufteintritt Sie darauf, dass kein Wasser in die Installationsrohre Hauptwindrichtung laufen kann. Durchführung Versorgungsleitungen Ausbruch im Gerät e01 Anschluss „Heizung Vorlauf“ e02 Anschluss „Heizung Rücklauf“ | WPL 47 | WPL 57 www.stiebel-eltron.com... -
Seite 9: Wärmepumpen-Manager Wpm
Um einen störungsfreien Betrieb des Gerätes zu gewährleisten, ist der Einsatz eines Pufferspeichers zwingend notwendig. Der Pufferspeicher dient zur hydraulischen Entkopplung der Vo- lumenströme im Wärmepumpen- und Heizkreis und als Energie- quelle für die Abtauung. www.stiebel-eltron.com WPL 47 | WPL 57 |... -
Seite 10: Montage
Leitungssystem mit geeignetem Wasser gründlich durch. Hinweis Fremdkörper, z. B. Rost, Sand oder Dichtungsmaterial beein- Geeignete Geräte zum Enthärten und Entsalzen, sowie trächtigen die Betriebssicherheit der Wärmepumpe. zum Füllen und Spülen von Heizungsanlagen können über den Fachhandel bezogen werden. | WPL 47 | WPL 57 www.stiebel-eltron.com... -
Seite 11: Heizungsanlage Entlüften
Maximale Temperaturdifferenz der Pufferladeseite mit Puffer- speicher: Nennvolumenstrom Außentemperatur [°C] maximale Temperaturdifferenz [K] f Starten Sie die Einstellung der Umwälzpumpe, wenn sich die Temperaturdifferenz zwischen der Vorlauf- und Rücklauftem- peratur nicht mehr ändert. www.stiebel-eltron.com WPL 47 | WPL 57 |... -
Seite 12: Elektrischer Anschluss
Führen Sie die elektrischen Leitungen durch die Kabeldurch- führungen mit Zugentlastungen. f Prüfen Sie die Funktion der Zugentlastungen. f Schließen Sie die Umwälzpumpen für die Heizung und den Pufferspeicher entsprechend den Planungsunterlagen an den Wärmepumpen-Manager an. | WPL 47 | WPL 57 www.stiebel-eltron.com... -
Seite 13: Elektrische Anschlüsse
230 V-Signal. Der Ausgang gibt das Signal an den externen Regler weiter. Bei temporären Fehlern schaltet der Ausgang für eine bestimmte Zeit das Signal durch. Bei Fehlern, die zu einer dauerhaften Abschaltung des Gerätes führen, schaltet der Ausgang dauerhaft durch. www.stiebel-eltron.com WPL 47 | WPL 57 |... - Seite 14 Sichern Sie die Umlenkhauben mit je zwei Schrauben. f Befestigen Sie die seitlichen Sockelblenden durch Einrasten an den Geräterahmen. f Befestigen Sie die vordere und hintere Sockelblende durch Einrasten in die seitlichen Sockelblenden. | WPL 47 | WPL 57 www.stiebel-eltron.com...
-
Seite 15: Inbetriebnahme
Beispiel TÜV). muss der Parameter „HEIZKURVE“ erhöht werden. Wenn Sie den Parameter „HEIZKURVE“ erhöht haben, müssen Sie bei höheren Außentemperaturen das Zonenventil oder das Thermostatventil im Führungsraum auf die gewünschte Tempe- ratur einstellen. www.stiebel-eltron.com WPL 47 | WPL 57 |... -
Seite 16: Übergabe Des Gerätes
Wenn der reduzierte Nachtbetrieb aktiv ist, können hö- here Betriebskosten entstehen. Bedeutung max. reduzierter Nachtbetrieb Die Lüfterdrehzahl kann nicht weiter reduziert werden. f Reduzieren Sie die Lüfterdrehzahl im Wärmepumpen-Mana- ger. Parameter REDUZIERUNG LÜFTER (INBETRIEBNAHME / SILENT MODE) | WPL 47 | WPL 57 www.stiebel-eltron.com... -
Seite 17: Störungsbehebung
Schiebeschalter (BA) Mit dem Schiebeschalter (BA) wird die Betriebsart der Wärme- 17.1 Kontrolle der Schiebeschalter auf der IWS pumpe eingestellt. f Öffnen Sie den Schaltkasten. f Prüfen Sie, ob der Schiebeschalter korrekt eingestellt ist. www.stiebel-eltron.com WPL 47 | WPL 57 |... -
Seite 18: Wartung
Nehmen Sie die Verkleidungsteile ab (siehe Kapitel „Monta- ge“). f Prüfen Sie den Schlauch und das Rohr des Kondensatablaufs. f Beseitigen Sie Verschmutzungen und Verstopfungen sofort. f Bringen Sie die Verkleidungsteile wieder am Gerät an (siehe Kapitel „Montage“). | WPL 47 | WPL 57 www.stiebel-eltron.com... -
Seite 19: Technische Daten
INSTALLATIoN Technische daten 19. Technische Daten 19.1 Maße und Anschlüsse Lufteintritt Luftaustritt Durchführung Versorgungsleitung www.stiebel-eltron.com WPL 47 | WPL 57 |... - Seite 20 ZPLE Stecker 2pol - Versorgungsspannung Motor Lüfter ZPLE Stecker 2pol - Ground Schrittmotor elektrisches Expansionsventil ZPLE Stecker 3pol - Lüftereingang Schrittmotor elektrisches Einspritzventil ZPLE Stecker 3pol - Lüfterausgang Differenzdruckschalter Abtauen ZPLE Stecker 3pol - Lüfterausgang Hochdrucksensor Umschaltventil | WPL 47 | WPL 57 www.stiebel-eltron.com...
- Seite 21 INSTALLATIoN Technische daten L3 L2 K1.1 T1 T2 T3 www.stiebel-eltron.com WPL 47 | WPL 57 |...
- Seite 22 ZPLE Stecker 2pol - Versorgungsspannung Motor Lüfter ZPLE Stecker 2pol - Ground Schrittmotor elektrisches Expansionsventil ZPLE Stecker 3pol - Lüftereingang Schrittmotor elektrisches Einspritzventil ZPLE Stecker 3pol - Lüfterausgang Differenzdruckschalter Abtauen ZPLE Stecker 3pol - Lüfterausgang Hochdrucksensor Umschaltventil | WPL 47 | WPL 57 www.stiebel-eltron.com...
- Seite 23 INSTALLATIoN Technische daten L3 L2 K1.1 T1 T2 T3 M7/2 M7/1 www.stiebel-eltron.com WPL 47 | WPL 57 |...
- Seite 24 19.4 Leistungsdiagramme WPL 47 Wärmeleistung Wärmeleistung [kW] Eintrittstemperatur des WQA-Mediums [°C] Vorlauftemperatur 35 °C Vorlauftemperatur 45 °C Vorlauftemperatur 55 °C Leistungsaufnahme Leistungsaufnahme [kW] Eintrittstemperatur des WQA-Mediums [°C] Vorlauftemperatur 35 °C Vorlauftemperatur 45 °C Vorlauftemperatur 55 °C | WPL 47 | WPL 57 www.stiebel-eltron.com...
- Seite 25 INSTALLATIoN Technische daten Leistungszahl Leistungszahl ε [-] Eintrittstemperatur des WQA-Mediums [°C] Vorlauftemperatur 35 °C Vorlauftemperatur 45 °C Vorlauftemperatur 55 °C www.stiebel-eltron.com WPL 47 | WPL 57 |...
-
Seite 26: Leistungsdiagramme Wpl 57
19.5 Leistungsdiagramme WPL 57 Wärmeleistung Wärmeleistung [kW] Eintrittstemperatur des WQA-Mediums [°C] Vorlauftemperatur 35 °C Vorlauftemperatur 45 °C Vorlauftemperatur 55 °C Leistungsaufnahme Leistungsaufnahme [kW] Eintrittstemperatur des WQA-Mediums [°C] Vorlauftemperatur 35 °C Vorlauftemperatur 45 °C Vorlauftemperatur 55 °C | WPL 47 | WPL 57 www.stiebel-eltron.com... - Seite 27 INSTALLATIoN Technische daten Leistungszahl Leistungszahl ε [-] Eintrittstemperatur des WQA-Mediums [°C] Vorlauftemperatur 35 °C Vorlauftemperatur 45 °C Vorlauftemperatur 55 °C www.stiebel-eltron.com WPL 47 | WPL 57 |...
-
Seite 28: Datentabelle
Anlaufstrom (mit/ohne Anlaufstrombegrenzer) 70/- 78/- Betriebsstrom max. Ausführungen Verflüssigermaterial 1.4401/Cu 1.4401/Cu Kältemittel R407 C R407 C Füllmenge Kältemittel -Äquivalent (CO 12,95 13,31 Treibhauspotenzial des Kältemittels (GWP100) 1774 1774 Abtauart Kreislaufumkehr Kreislaufumkehr Schutzart (IP) IP14B IP14B | WPL 47 | WPL 57 www.stiebel-eltron.com... - Seite 29 Volumenstrom Heizung (EN 14511) bei A7/W35, B0/W35 und 5 K m³/h 4,90 5,70 Auslegungsvolumenstrom Heizung nenn. bei A-7/W35 und 7 K m³/h 3,00 3,66 Volumenstrom wärmequellenseitig m³/h 7000 7300 Weitere Daten WPL 47 WPL 57 228836 228837 Maximale Aufstellhöhe 2000 2000 www.stiebel-eltron.com WPL 47 | WPL 57 |...
-
Seite 30: Kundendienst Und Garantie
Es steht uns frei, eine Reparatur des Gerätes ausführen zu lassen oder selbst auszuführen. Etwaige ausgewechselte Teile wer- den unser Eigentum. Für die Dauer und Reichweite der Garantie übernehmen wir sämtliche Material- und Montagekosten; bei steckerfertigen Geräten behalten wir | WPL 47 | WPL 57 www.stiebel-eltron.com... -
Seite 31: Umwelt Und Recycling
Materialien erreicht, um Deponien und die Umwelt zu ent- lasten. Damit leisten wir gemeinsam einen wichtigen Beitrag zum Umweltschutz. Entsorgung außerhalb Deutschlands Entsorgen Sie dieses Gerät fach- und sachgerecht nach den örtlich geltenden Vorschriften und Gesetzen. www.stiebel-eltron.com WPL 47 | WPL 57 |... - Seite 32 Hungary South Africa STIEBEL ELTRON Australia Pty. Ltd. STIEBEL ELTRON Kft. STIEBEL ELTRON Southern Africa (PT Y) Ltd 294 Salmon Street | Port Melbourne VIC 3207 Gyár u. 2 | 2040 Budaörs 30 Archimedes Road Tel. 03 9645-1833 | Fax 03 9644-5091 Tel.
