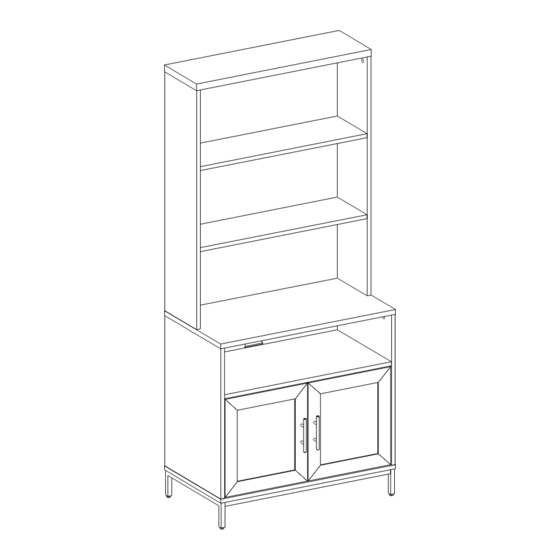

Walker Edison BS64CH2D Montageanleitung
  1. Anleitungen
  2. Marken
  3. Walker Edison Anleitungen
  4. Möbel
  5. BS64CH2D
  6. Montageanleitung
Walker Edison BS64CH2D Montageanleitung

Walker Edison BS64CH2D Montageanleitung

Vorschau ausblenden

Werbung

Quicklinks

Diese Anleitung herunterladen
BS64CH2D
Ítem N.°:
BS64CH2D
TM
©
Copyright
2021 by Walker Edison Furniture Co., LLC. All rights reserved.
BS64CH2D
Artikel# :
BS64CH2D
Revised 26/10/2021 (I)
P.1

Werbung

loading

Verwandte Anleitungen für Walker Edison BS64CH2D

Inhaltszusammenfassung für Walker Edison BS64CH2D

  • Seite 1 BS64CH2D BS64CH2D Ítem N.°: Artikel# : BS64CH2D BS64CH2D Revised 26/10/2021 (I) © Copyright 2021 by Walker Edison Furniture Co., LLC. All rights reserved.
  • Seite 2 Concealed hinges are three-way adjustable. Horizontal In-and-Out Vertical by screw adjustment by loosening the hinge-arm Via slots in the mounting mounting screw or via cam plate or via cam adjustment adjustment (EN) © Copyright 2021 by Walker Edison Furniture Co., LLC. All rights reserved.
  • Seite 3 Par les fentes dans la plaque en desserrant le bras de la de montage ou par réglage de charnière vis de montage verrou à came ou par réglage de verrou à came (FR) © Copyright 2021 by Walker Edison Furniture Co., LLC. All rights reserved.
  • Seite 4 (ESP) © Copyright 2021 by Walker Edison Furniture Co., LLC. All rights reserved.

  • Seite 5: Allgemeine Montagerichtlinien

    Vertical durch eine Schraubenverstellung durch das Lösen des Scharnierarms Über die Schlitze in der Halterungsplatte oder durch eine Befestigungsschraube oder über Nockenverstellung oder über einen Nocken Einstellung (DE) © Copyright 2021 by Walker Edison Furniture Co., LLC. All rights reserved.

  • Seite 6: Lista De Piezas

    Lista de piezas © Copyright 2021 by Walker Edison Furniture Co., LLC. All rights reserved.
  • Seite 7 Schraube Door stopper Butée de porte Tapón de la puerta Türstopper Ø4x14mm Screw Tornillo Schraube Ø35mm Europe hinge Charnière Europe Bisagra de Europa Europa-Scharnier Ø4x14mm Screw Tornillo Schraube © Copyright 2021 by Walker Edison Furniture Co., LLC. All rights reserved.
  • Seite 8 Bolt M6x12mm Boulon Perno Bolzen Bolt M6x25mm Boulon Perno Bolzen Hex key Clé hexagonale Llave hexagonal Inbusschlüssel Glue tube Tube de colle Tubo de pegamento Kleber in Tube © Copyright 2021 by Walker Edison Furniture Co., LLC. All rights reserved.
  • Seite 9 Las cantidades de materiales antes mencionadas son necesarias para el ensamblaje apropiado.Se podrían incluir algunas piezas de materiales adicionales. Für die ordnungsgemäße Montage sind die oben aufgeführten Mengen der jeweiligen Beschlägen erforderlich.Möglicherweise sind zusätzliche Beschläge enthalten. © Copyright 2021 by Walker Edison Furniture Co., LLC. All rights reserved.
  • Seite 10 Asegure el perno de leva (B) en la parte (1) con un destornillador de cabeza Philips como se muestra en el diagrama. (DE) Befestigen Sie die Nockenschraube (B) in das Teil (1) durch den Kreuzschlitzschraubendreher von Philips gemäß der Abbildung. © Copyright 2021 by Walker Edison Furniture Co., LLC. All rights reserved. P.10...
  • Seite 11 Inserte la clavija de madera (A) en la parte (2) según el diagrama. (DE) Stecken Sie den Holzdübel (A) in das Teil (2) gemäß der Abbildung ein. © Copyright 2021 by Walker Edison Furniture Co., LLC. All rights reserved. P.11...
  • Seite 12 Stecken Sie den Holzdübel (A) in die Teile (6,7) ein, befestigen Sie dann die Nockenschraube (B) in die Teile (6,7) mit dem Kreuzschlitzschraubendreher von Philips gemäß der Abbildung. © Copyright 2021 by Walker Edison Furniture Co., LLC. All rights reserved. P.12...
  • Seite 13 Asegure el perno de leva (B) en la parte (3) con un destornillador de cabeza Philips como se muestra en el diagrama. (DE) Befestigen Sie die Nockenschraube (B) in das Teil (3) durch den Kreuzschlitzschraubendreher von Philips gemäß der Abbildung. © Copyright 2021 by Walker Edison Furniture Co., LLC. All rights reserved. P.13...
  • Seite 14 Stecken Sie den Holzdübel (A) in das Teil (4) ein, befestigen Sie dann den Türstopper (F) an das Teil (4) mit der Schraube (G) durch den Kreuzschlitzschraubendreher von Philips gemäß der Abbildung. © Copyright 2021 by Walker Edison Furniture Co., LLC. All rights reserved. P.14...
  • Seite 15 Stecken Sie den Holzdübel (A) in die Teile (8,9) ein, befestigen Sie dann die Nockenschraube (B) in die Teile (8,9) mit dem Kreuzschlitzschraubendreher von Philips gemäß der Abbildung. © Copyright 2021 by Walker Edison Furniture Co., LLC. All rights reserved. P.15...
  • Seite 16 Philips como se muestra en el diagrama. (DE) Befestigen Sie das Teil (2) in das Teil (6) mit der Zylindermutter (C) durch den Kreuzschlitzschraubendreher von Philips gemäß der Abbildung. © Copyright 2021 by Walker Edison Furniture Co., LLC. All rights reserved. P.16...
  • Seite 17 Placez la pièce (11) dans les pièces (2,6) selon le schéma. (ESP) Ponga las partes (11) en las partes (2,6) según el diagrama. (DE) Setzen Sie das Teil (11) in die Teile (2,6) gemäß der Abbildung ein. © Copyright 2021 by Walker Edison Furniture Co., LLC. All rights reserved. P.17...
  • Seite 18 Befestigen Sie das Teil (7) an das Teil (2). Befestigen Sie das Teil (7) in das Teil (2) mit der Zylindermutter (C) durch den Kreuzschlitzschraubendreher von Philips gemäß der Abbildung. © Copyright 2021 by Walker Edison Furniture Co., LLC. All rights reserved. P.18...
  • Seite 19 Mettez la pièce (11) dans les pièces (2,6,7) selon le schéma. (ESP) Ponga la parte (11) en las partes (2,6,7) según el diagrama. (DE) Platzieren Sie das Teil (11) in die Teile (2,6,7) gemäß der Abbildung. © Copyright 2021 by Walker Edison Furniture Co., LLC. All rights reserved. P.19...
  • Seite 20 Befestigen Sie das Teil (1) an das Teil (6,7). Befestigen Sie das Teil (1) in das Teil (6,7) mit der Zylindermutter (C) durch den Kreuzschlitzschraubendreher von Philips gemäß der Abbildung. © Copyright 2021 by Walker Edison Furniture Co., LLC. All rights reserved. P.20...
  • Seite 21 Befestigen Sie das Teil (3) an das Teil (6,7). Befestigen Sie das Teil (3) an die Teile (6,7) mit der Schraube (E) durch den Sechskantschlüssel (S) gemäß der Abbildung. © Copyright 2021 by Walker Edison Furniture Co., LLC. All rights reserved. P.21...
  • Seite 22 Philips como se muestra en el diagrama. (DE) Befestigen Sie das Teil (4) in das Teil (8) mit der Zylindermutter (C) durch den Kreuzschlitzschraubendreher von Philips gemäß der Abbildung. © Copyright 2021 by Walker Edison Furniture Co., LLC. All rights reserved. P.22...
  • Seite 23 Place part (13) as per diagram. (FR) Placez la pièce (13) conformément au schéma. (ESP) Ponga la parte (13) según el diagrama. (DE) Setzen Sie das Teil (13) gemäß der Abbildung ein. © Copyright 2021 by Walker Edison Furniture Co., LLC. All rights reserved. P.23...
  • Seite 24 Philips como se muestra en el diagrama. (DE) Befestigen Sie das Teil (9) in das Teil (4) mit der Zylindermutter (C) durch den Kreuzschlitzschraubendreher von Philips gemäß der Abbildung. © Copyright 2021 by Walker Edison Furniture Co., LLC. All rights reserved. P.24...
  • Seite 25 Befestigen Sie das Teil (5) an das Teil (8,9). Befestigen Sie das Teil (5) an die Teile (8,9) mit der Schraube (E) durch den Sechskantschlüssel (S) gemäß der Abbildung. © Copyright 2021 by Walker Edison Furniture Co., LLC. All rights reserved. P.25...
  • Seite 26 Use el perno (Q) para fijar la parte (15) a la parte (16) con la llave hexagonal (S) según el diagrama. (DE) Befestigen Sie das Teil (15) an das Teil (16) mit dem Bolzen (Q) durch den Sechskantschlüssel (S) gemäß der Abbildung . © Copyright 2021 by Walker Edison Furniture Co., LLC. All rights reserved. P.26...
  • Seite 27 Befestigen Sie mit dem Bolzen (Q) das Teil (15) und befestigen Sie mit dem Bolzen (R) das Teil (16), an das Teil (5) durch den Sechskantschlüssel (S) gemäß der Abbildung. © Copyright 2021 by Walker Edison Furniture Co., LLC. All rights reserved. P.27...
  • Seite 28 Placez la pièce (12) dans les pièces (8,9) selon le schéma. (ESP) Ponga las partes (12) en las partes (8,9) según el diagrama. (DE) Setzen Sie das Teil (12) in die Teile (8,9) gemäß der Abbildung ein. © Copyright 2021 by Walker Edison Furniture Co., LLC. All rights reserved. P.28...
  • Seite 29 Befestigen Sie das Teil (3) an das Teil (8,9). Befestigen Sie das Teil (3) in das Teil (8,9) mit der Zylindermutter (C) durch den Kreuzschlitzschraubendreher von Philips gemäß der Abbildung. © Copyright 2021 by Walker Edison Furniture Co., LLC. All rights reserved. P.29...
  • Seite 30 Use el tornillo (M) para fijar la cuña de plástico (L) con un destornillador de cabeza Philips según el diagrama. (DE) Befestigen Sie den Kunststoffkeil (L) mit der Schraube (M) durch den Kreuzschlitzschraubendreher von Philips gemäß der Abbildung. © Copyright 2021 by Walker Edison Furniture Co., LLC. All rights reserved. P.30...
  • Seite 31 Philips como se muestra en el diagrama. (DE) Befestigen Sie das Kunststoffband (W) in das Teil (1) durch den Kreuzschlitzschraubendreher von Philips mit der Schraube (U) gemäß der Abbildung. © Copyright 2021 by Walker Edison Furniture Co., LLC. All rights reserved. P.31...
  • Seite 32 Placez l'autocollant (D) pour couvrir les trous conformément au schéma. (ESP) Coloque la pegatina (D) que cubre los agujeros según el diagrama. (DE) Platzieren Sie den Aufkleber (D) auf die Bohrungen gemäß der Abbildung. © Copyright 2021 by Walker Edison Furniture Co., LLC. All rights reserved. P.32...
  • Seite 33 Regal nicht verkanten. Setzen Sie das Teil (10) in die Baueinheit gemäß der Abbildung ein. Neigen Sie das verstellbare Regal (10) und legen Sie es auf die Regalstützstifte. © Copyright 2021 by Walker Edison Furniture Co., LLC. All rights reserved. P.33...
  • Seite 34 Befestigen Sie das Europa-Scharnier (H) ans Teil (14) mit der Schraube (J) durch den Kreuzschlitzschraubendreher von Philips , befestigen Sie dann den Griff (P) ans Teil (14) mit dem Griffbolzen (N), durch den Kreuzschlitzschraubendreher von Philips gemäß der Abbildung. © Copyright 2021 by Walker Edison Furniture Co., LLC. All rights reserved. P.34...
  • Seite 35 Philips según el diagrama. (DE) Befestigen Sie das Europa-Scharnier (H) auf dem Teil (14) ans Teil (8) durch den Kreuzschlitzschraubendreher von Philips mit der Schraube (J) gemäß der Abbildung. © Copyright 2021 by Walker Edison Furniture Co., LLC. All rights reserved. P.35...
  • Seite 36 Philips según el diagrama. (DE) Befestigen Sie das Europa-Scharnier (H) auf dem Teil (14) ans Teil (9) durch den Kreuzschlitzschraubendreher von Philips mit der Schraube (J) gemäß der Abbildung. © Copyright 2021 by Walker Edison Furniture Co., LLC. All rights reserved. P.36...
  • Seite 37 (DE) Positionieren Sie die zusammengebaute Baueinheit an der gewünschten Stelle. Passen Sie gegebenenfalls die Nivellierfüße an der Unterseite der Beine an die Ebene des Geräts an. © Copyright 2021 by Walker Edison Furniture Co., LLC. All rights reserved. P.37...
  • Seite 38 Philips, según el diagrama. (DE) Befestigen Sie das Kunststoffband (W) und die Mutter (X) an der Wand mit der Schraube (V) durch den Kreuzschlitzschraubendreher von Philips gemäß der Abbildung. © Copyright 2021 by Walker Edison Furniture Co., LLC. All rights reserved. P.38...

  • Seite 39: Final Assembly

    Step 30 Final Assembly © Copyright 2021 by Walker Edison Furniture Co., LLC. All rights reserved. P.39...
