Bedienungsanleitung

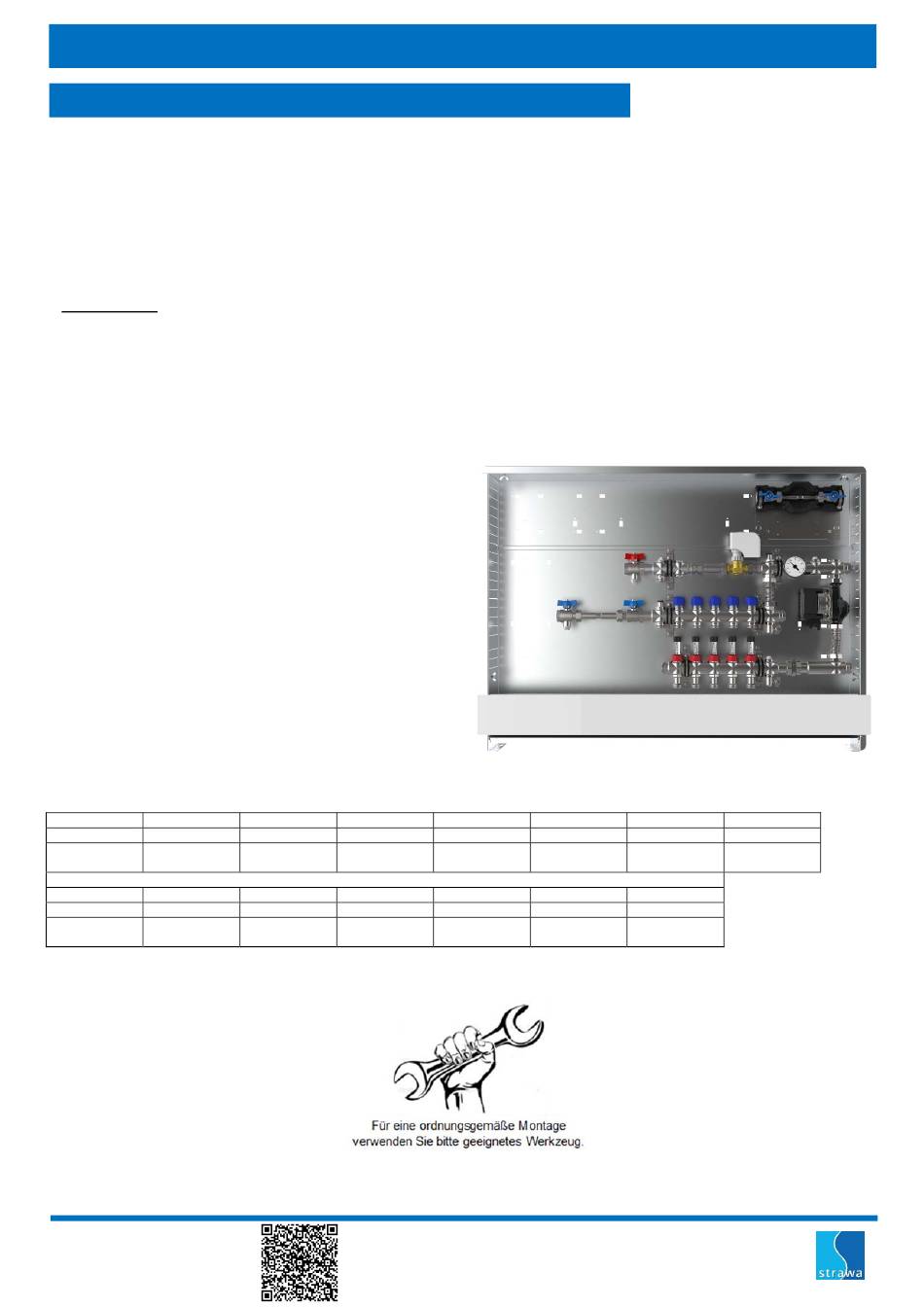

Comfort Kompakt-Mischstation FBM-63-HT1-H-W1-WMZ-C69
Beschreibung
Kompakt-Mischstation für Flächenheizung mit 1 Hochtemperaturabgang. Ausreichend für ca. 200 m², abhängig vom
Wärmebedarf. Vorlauftemperatur über externen witterungsgeführten Regler einstellbar (nicht im Lieferumfang).
Bestehend aus vormontiertem Heizkreisverteiler e-class 63 und Anschlussgarnitur mit Wärmezählerverrohrung,
Kaltwasserzählerstrecke, Mischregelset mit 2-Wege-Ventil und 3-Punkt-Stellmotor, Umwälzpumpe und STB - im
Comfort-Schrank C69.
Einstanzungen für schnelle KLICK-Montage der strawalogiX Klemmleiste mit Stellantrieben.
Der Primäranschluss ist horizontal ausgerichtet.
Platzhalter für
-
strawalogiX RT-STA Klemmleiste 230 V + Montageblech
-
strawatherm Stellantrieb
Auslegungsdaten
max. Wärmeleistung
max. Volumenstrom
max. Betriebstemperatur primär
max. Betriebstemperatur sekundär 50 °C
max. Betriebsdruck
Bedienungsanleitungen der Einzelkomponenten
siehe Folgeseiten
Artikelübersicht
Heizkreise
2
Artikel-Nr.
5412301302
Schrank
875 x 760
B x H in mm
Heizkreise
9
Artikel-Nr.
5412301309
Schrank
1175 x 760
B x H in mm
Technische Änderungen vorbehalten.
Stand 06/2021
Für mehr Informationen zum Artikel
QR-Code scannen
25 kW bei ΔT 10 K
2,14 m³/h
80 °C
4 bar
3
4
5412301303
5412301304
875 x 760
875 x 760
10
11
5412301310
5412301311
1175 x 760
1475 x 760
Art.-Nr.: 5412301305
5
6
5412301305
5412301306
1025 x 760
1025 x 760
12
13
5412301312
5412301313
1475 x 760
1475 x 760
strawa Wärmetechnik GmbH
Gottlieb-Daimler-Straße 4
D - 99869 Schwabhausen
Modul 1
7
8
5412301307
5412301308
1025 x 760
1175 x 760
14
5412301314
1475 x 760
Telefon
+49 (0)36256 8661- 0
Telefax
+49 (0)36256 8661- 99
info@strawa.com
www.strawa.com
