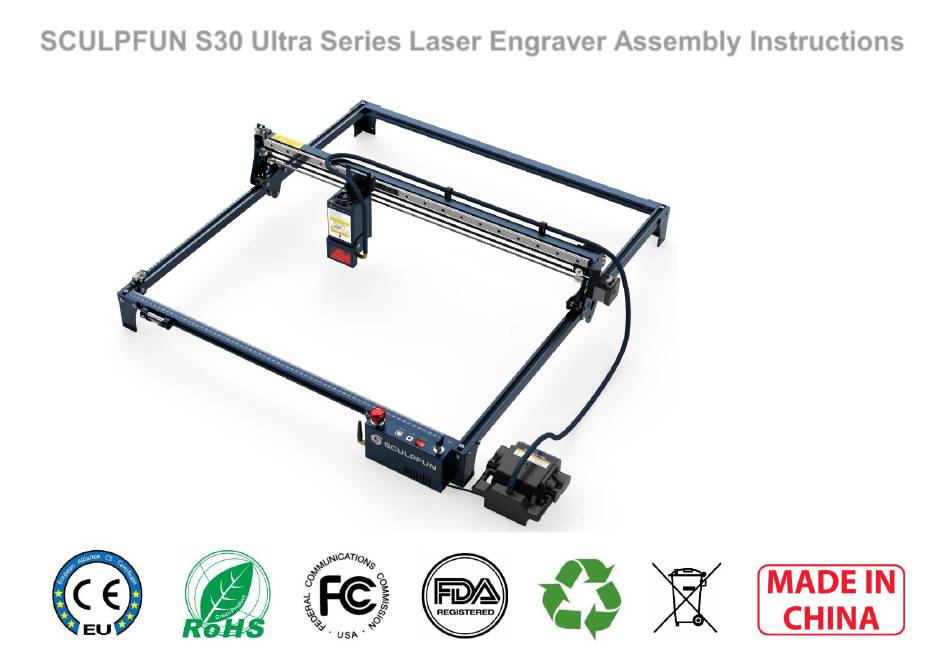

- Seite 1 SCULPFUN S30 Ultra Series Laser Engraver Assembly Instructions English Deutsch Français Italiano español Polski...
-
Seite 2: Limit Switch
Preview the main parts Main Unit： 1、Back Beam 2、Front Beam 3、Left Beam 7、limit switch 4、Right Beam 5、Foot support 6、Air Pump 7、limit switch 8、Laser module 5、Foot 9、Air tube 10、Column Seat support 8、Laser module Note! This picture is the total picture after the assembly is completed. - Seite 3 Step 1 Assemble the back, left and right beams Back Beam（Notice label on bags !） Back Beam Left Beam Right Beam M5*30 Note： 1、Find the required tool and screw model before starting assembly: T- M5*18 M5*18 Back Beam shaped hexagon wrench, Step1 Screw bag, left/right/back frame beams, tripod*2.
- Seite 4 Step 2 Assemble X beam set and front beam Assembly steps： 1、Push the X beam assembly into the U-shaped frame, paying M5*30 attention to the direction of white logo 2、Required components: tripod*1, motherboard tripod, front frame M5*18 M5*18 beam, Step3 screw pack, T-shaped hexagonal wrench. M5*8 3、Assemble the tripod, main board tripod, and front frame beam according to the right figure, install them in the order of step 12345,...
-
Seite 5: Installation Steps
Step 3 Install the belt Pass the belt through the flat hole Installation steps: Install the belt to the position shown in the figure, note: 1. The belt should be installed in the direction of the arrow in the figure above. - Seite 6 Step 4 Install T nut Do not screw through the nut Put the T nut into the groove, the long side is Tighten the screws and keep parallel to the groove, Strongly press the T nut the long side of the T-nut while rotating the wrench clockwise to make the perpendicular to the groove.
- Seite 7 Step 5 Install laser module and Laser shield S30 Ultra-11W S30 Ultra-22W/S30 Ultra-33W The laser is heavy, please use a hex The laser is light, and it can be tightened wrench to fix it to prevent loosening by hand to ensure that it will not loosen Install laser module and Laser shield by hand screws 3.
- Seite 8 Step 6 Install air pipes and cables 1. Connect the motor and cable, note: the X and Y motor are marked on the terminals. Install the laser cable. 2. Fix the cable on the machine hole with black cable tie. Install the blue air tube on the machine, fix it on Keep cables slack.
- Seite 9 X and Y belts 1. For the X-axis, just loosen the screw, tighten it to one side, and then fix the 1、The focal length of the SCULPFUN laser screw. module is fixed and cannot be changed . 2. For the Y-axis, you need to adjust the 2、The specific position of the laser focus is...
- Seite 10 IMPORTANT: There is a detailed video tutorial on how to use the automatic air assist and limit switches on the official “SCULPFUN” YOUTUBE, for the first time using machine, it is strongly recommended that you watch the video to save time.
- Seite 11 IMPORTANT: There is a detailed video tutorial on how to use the automatic air assist and limit switches on the official “SCULPFUN” YOUTUBE, for the first time using machine, it is strongly recommended that you watch the video to save time.
- Seite 12 IMPORTANT: There is a detailed video tutorial on how to use the automatic air assist and limit switches on the official “SCULPFUN” YOUTUBE, for the first time using machine, it is strongly recommended that you watch the video to save time.
- Seite 13 Free engraving files or Stay with Experts and Learn Watching and Doing experience tutorial sharing ➢Official Facebook Group: ➢Official YouTube: ➢ Official Website: https://www.facebook.com https://www.youtube.com/c/ /groups/538557960530958 SCULPFUNReal/videos www.sculpfun.com...
- Seite 14 Engraving software: LightBurn for better cutting: https://lightburnsoftware.com/ Learn more in User manual or YouTube. Manufacturer: Shenzhen Sculpfun Technology Co., Ltd. Address: Room 201, Building B, Jinzhicai Factory, No. 1, Guihua Industrial Zone, Guanlan Street, Longhua District, Shenzhen City, Guangdong China...
- Seite 15 SCULPFUN S30 Ultra Serie Lasergravierer Montageanleitung English Deutsch Français Italiano español Polski...
-
Seite 16: Vorschau Der Hauptteile
Vorschau der Hauptteile Haupteinheit： 1、Rückenstrahl 2、Frontstrahl 3、Linker Strahl 7、Endschalter 4、Rechter Strahl 5、Fußstütze 6、Luftpumpe 7、Endschalter 8、Lasermodul 5、 9、Luftschlauch 10、Säulensitz Fußstütze 8、Lasermodul Notiz! Dieses Bild ist das Gesamtbild nach Abschluss der Montage. 10、Säulensitz Wenn Sie sich in den folgenden Schritten 9、Luftschlauch über die （innen 7mm）... -
Seite 17: Schritt 1 Montieren Sie Die Hinteren, Linken Und Rechten Balken
Schritt 1 Montieren Sie die hinteren, linken und rechten Balken Rückenstrahl（Hinweisetikett auf Taschen !） Rückenstrahl Linker Strahl Rechter Strahl M5*30 Notiz： 1、Finden Sie das erforderliche Werkzeug und Schraubenmodell, bevor Sie mit M5*18 M5*18 Rückenstrahl der Montage beginnen: T-förmiger Sechskantschlüssel, Step1-Schraubenbeutel, linke/rechte/hintere Rahmenträger, Stativ*2. -
Seite 18: Schritt 2 Montieren Sie Den X-Trägersatz Und Den Vorderen Träger
Schritt 2 Montieren Sie den X-Trägersatz und den vorderen Träger Montageschritte： 1、Schieben Sie die X-Träger-Baugruppe in den U-förmigen Rahmen M5*30 und achten Sie dabei auf die Richtung des weißen Logos 2、Erforderliche Komponenten: Stativ*1, Motherboard-Stativ, M5*18 M5*18 Frontrahmenträger, Step3-Schraubenpaket, T-förmiger Sechskantschlüssel. M5*8 3、Montieren Sie das Stativ, das Hauptplatinen-Stativ und den vorderen Rahmenbalken gemäß... -
Seite 19: Schritt 3 Installieren Sie Den Riemen
Schritt 3 Installieren Sie den Riemen Führen Sie den Riemen durch das flache Loch Installationsschritte: Bringen Sie den Riemen an der in der Abbildung gezeigten Position an. Hinweis: 1. Der Riemen sollte in Pfeilrichtung in der obigen Abbildung installiert werden. 2. -
Seite 20: Schritt 4 Installieren Sie Die T-Mutter
Schritt 4 Installieren Sie die T-Mutter Nicht durch die Mutter schrauben Setzen Sie die T-Mutter in die Nut ein, die lange Ziehen Sie die Schrauben fest Seite ist parallel zur Nut. Drücken Sie fest auf die und halten Sie die lange Seite T-Mutter, während Sie den Schraubenschlüssel der T-Mutter senkrecht zur im Uhrzeigersinn drehen, um die lange Seite der... -
Seite 21: Schritt 5 Installieren Sie Das Lasermodul Und Die Laserabschirmung
Schritt 5 Installieren Sie das Lasermodul und die Laserabschirmung S30 Ultra-11W S30 Ultra-22W/S30 Ultra-33W Der Laser ist schwer, bitte verwenden Sie einen Der Laser ist leicht und kann festgezogen werden Sechskant Schraubenschlüssel, um es zu von Hand, um sicherzustellen, dass es sich nicht löst befestigen, um ein Lösen zu verhindern Lasermodul einbauen und Laserschutz durch Handschrauben... -
Seite 22: Schritt 6 Installieren Sie Luftschläuche Und Kabel
Schritt 6 Installieren Sie Luftschläuche und Kabel 1. Schließen Sie den Motor und das Kabel an, beachten Sie: den X- und Y-Motor sind an den Klemmen gekennzeichnet. Installieren Sie das Laserkabel. Installieren Sie den blauen Luftschlauch an der Maschine, 2. Befestigen Sie das Kabel mit einem schwarzen Kabelbinder am befestigen Sie ihn mit Schrauben und Klammern am X- Maschinenloch. - Seite 23 X- und Y-Riemen ein 1. Lösen Sie für die X-Achse einfach die Schraube, ziehen Sie sie an einer Seite fest und 1、Die Brennweite des SCULPFUN Lasermoduls ist fest fixieren Sie dann die Schraube. und kann nicht verändert werden .
- Seite 24 WICHTIG: Es gibt ein ausführliches Video-Tutorial zur Verwendung der automatischen Luftunterstützung und der Endschalter auf dem offiziellen „SCULPFUN“ YOUTUBE. Wenn Sie zum ersten Mal eine Maschine verwenden, wird dringend empfohlen, dass Sie sich das Video ansehen, um Zeit zu sparen.
-
Seite 25: Luftpumpe Anschließen
WICHTIG: Es gibt ein ausführliches Video-Tutorial zur Verwendung der automatischen Luftunterstützung und der Endschalter auf dem offiziellen „SCULPFUN“ YOUTUBE. Wenn Sie zum ersten Mal eine Maschine verwenden, wird dringend empfohlen, dass Sie sich das Video ansehen, um Zeit zu sparen. -
Seite 26: Beschreibung Von Schlüsselschalter Und Not-Aus-Schalter
WICHTIG: Es gibt ein ausführliches Video-Tutorial zur Verwendung der automatischen Luftunterstützung und der Endschalter auf dem offiziellen „SCULPFUN“ YOUTUBE. Wenn Sie zum ersten Mal eine Maschine verwenden, wird dringend empfohlen, dass Sie sich das Video ansehen, um Zeit zu sparen. - Seite 27 Kostenlose Gravurdateien oder Bleiben Sie bei Experten und lernen Sie Beobachten und Machen Erfahrungsaustausch mit Tutorials ➢Offizielle Facebook-Gruppe: ➢Offizielles YouTube: ➢ Offizielle Website: https://www.facebook.com https://www.youtube.com/c/ /groups/538557960530958 SCULPFUNReal/videos www.sculpfun.com...
- Seite 28 Verwenden Sie LightBurn für besseres Schneiden: https://lightburnsoftware.com/ Erfahren Sie mehr im Benutzerhandbuch oder auf YouTube. Hersteller: Shenzhen Sculpfun Technology Co., Ltd. Adresse: Room 201, Building B, Jinzhicai Factory, No. 1, Guihua Industrial Zone, Guanlan Street, Longhua District, Shenzhen City, Guangdong China...
- Seite 29 Instructions d'assemblage du graveur laser SCULPFUN S30 Ultra Series English Deutsch Français Italiano español Polski...
- Seite 30 Aperçu des pièces principales Unité principale： 1、Faisceau arrière 2、Faisceau avant 3、Faisceau gauche 7、fin de course 4、Faisceau droit 5、Repose-pieds 6、Pompe à air 7、fin de course 8、Module laser 5、 9、Tube à air 10、Siège de colonne Repose- 8、Module laser pieds Note! Cette image est l'image totale une fois l'assemblage terminé.
- Seite 31 Étape 1 Assembler les poutres arrière, gauche et droite Faisceau arrière（Avis d'étiquette sur les sacs !） Faisceau arrière Faisceau gauche Faisceau droit M5*30 Note： 1、Trouvez l'outil et le modèle de vis requis avant de commencer M5*18 M5*18 Faisceau arrière l'assemblage : clé hexagonale en forme de T, sac à...
- Seite 32 Étape 2 Assembler le jeu de poutres en X et la poutre avant Étapes de montage： 1、Poussez l'assemblage de la poutre en X dans le cadre en forme de M5*30 en faisant attention à la direction du logo blanc 2、Composants requis : 1 trépied, trépied de carte mère, poutre de M5*18 M5*18 cadre avant, pack de vis Step3, clé...
-
Seite 33: Étapes D'installation
Étape 3 Installer la ceinture Passer la ceinture dans le trou plat Étapes d'installation: Installez la courroie dans la position indiquée sur la figure, notez: 1. La courroie doit être installée dans le sens de la flèche sur la figure ci- dessus. - Seite 34 Étape 4 Installer l'écrou en T Ne pas visser à travers l'écrou Placez l'écrou en T dans la rainure, le côté long Serrez les vis et maintenez le est parallèle à la rainure, appuyez fortement sur côté long de l'écrou en T l'écrou en T tout en tournant la clé...
- Seite 35 Étape 5 Installer le module laser et le bouclier laser S30 Ultra-11W S30 Ultra-22W/S30 Ultra-33W Le laser est lourd, veuillez utiliser un hexagone Le laser est léger et peut être resserré clé pour le fixer pour éviter le desserrage à la main pour s'assurer qu'il ne se desserre pas Installez le module laser et le bouclier laser à...
- Seite 36 Étape 6 Installer les conduites d'air et les câbles 1. Connectez le moteur et le câble, notez : le moteur X et Y sont marqués sur les bornes. Installez le câble laser. 2. Fixez le câble sur le trou de la machine avec un serre- Installez le tube à...
- Seite 37 X et Y 1. Pour l'axe X, desserrez simplement la vis, serrez-la d'un côté, puis fixez la vis. 1、La distance focale du module laser SCULPFUN est 2. Pour l'axe Y, vous devez ajuster l'écrou fixe et ne peut pas être modifiée.
- Seite 38 IMPORTANT : Il existe un tutoriel vidéo détaillé sur l'utilisation de l'assistance d'air automatique et des interrupteurs de limite sur la chaî ne YOUTUBE officielle "SCULPFUN". Pour la première utilisation de la machine, il est fortement recommandé de regarder la vidéo pour gagner du temps.
- Seite 39 IMPORTANT : Il existe un tutoriel vidéo détaillé sur l'utilisation de l'assistance d'air automatique et des interrupteurs de limite sur la chaî ne YOUTUBE officielle "SCULPFUN". Pour la première utilisation de la machine, il est fortement recommandé de regarder la vidéo pour gagner du temps.
- Seite 40 IMPORTANT : Il existe un tutoriel vidéo détaillé sur l'utilisation de l'assistance d'air automatique et des interrupteurs de limite sur la chaî ne YOUTUBE officielle "SCULPFUN". Pour la première utilisation de la machine, il est fortement recommandé de regarder la vidéo pour gagner du temps.
- Seite 41 Fichiers de gravure gratuits ou Restez avec des experts et apprenez Regarder et faire partage de tutoriels d'expérience ➢Groupe Facebook officiel: ➢YouTube officiel: ➢ Site officiel: https://www.facebook.com https://www.youtube.com/c/ /groups/538557960530958 SCULPFUNReal/videos www.sculpfun.com...
- Seite 42 Logiciel de gravure: Utilisez LightBurn pour une meilleure coupe: https://lightburnsoftware.com/ Pour en savoir plus, consultez le manuel d'utilisation ou YouTube. Fabricant: Shenzhen Sculpfun Technology Co., Ltd. Adresse: Room 201, Building B, Jinzhicai Factory, No. 1, Guihua Industrial Zone, Guanlan Street, Longhua District,...
- Seite 43 Istruzioni per il montaggio dell'incisore laser serie SCULPFUN S30 Ultra English Deutsch Français Italiano español Polski...
-
Seite 44: Finecorsa
Anteprima delle parti principali Unità principale： 1、Fascio posteriore 2、Fascio anteriore 3、Fascio sinistro 7、finecorsa 4、Fascio destro 5、Supporto del piede 6、Pompa d'aria 7、finecorsa 8、Modulo laser 5、 9、Tubo d'aria 10、Sedile a colonna Supporto 8、Modulo laser del piede Nota! Questa immagine è l'immagine totale dopo che l'assemblaggio è... - Seite 45 Passo 1 Assemblare le travi posteriore, sinistra e destra Fascio posteriore(Etichetta di avviso sulle borse!) Fascio posteriore Fascio sinistro Fascio destro M5*30 Nota： 1、Trova lo strumento richiesto e il modello di vite prima di iniziare il M5*18 M5*18 Fascio posteriore montaggio: chiave esagonale a forma di T, borsa per viti Step1, travi telaio...
- Seite 46 Passo 2 Assembla il set di travi X e la trave anteriore Fasi di montaggio： 1、Spingere il gruppo della trave a X nel telaio a forma di U, prestando M5*30 attenzione alla direzione del logo bianco! 2、Componenti richiesti: treppiede * 1, treppiede della scheda madre, M5*18 M5*18 trave del telaio anteriore, pacchetto di viti Step3, chiave esagonale a...
- Seite 47 Passaggio 3 Installa la cintura Passa la cintura attraverso il foro piatto Fasi di installazione: Installare la cinghia nella posizione mostrata in figura, Nota: 1. La cintura deve essere installata nella direzione della freccia nella figura sopra. 2. La dentatura della cinghia è rivolta verso il basso e si innesta con gli ingranaggi.
- Seite 48 Passaggio 4 Installare il dado a T Non avvitare il dado Inserire il dado a T nella scanalatura, il lato lungo Serrare le viti e mantenere il è parallelo alla scanalatura, premere con forza il lato lungo del dado a T dado a T ruotando la chiave in senso orario per perpendicolare alla rendere il lato lungo del dado a T perpendicolare...
- Seite 49 Passaggio 5 Installare il modulo laser e lo schermo laser S30 Ultra-11W S30 Ultra-22W/S30 Ultra-33W Il laser è pesante, si prega di utilizzare un Il laser è leggero e può essere stretto esagono chiave per fissarlo per evitare a mano per assicurarsi che non si allenti l'allentamento Installare il modulo laser e Schermo laser con viti a mano...
- Seite 50 Passaggio 6 Installare tubi e cavi dell'aria 1. Collegare il motore e il cavo, nota: il motore X e Y sono contrassegnati sui terminali. Installare il cavo laser. 2. Fissare il cavo sul foro della macchina con la fascetta Installare il tubo dell'aria blu sulla macchina, nera.
- Seite 51 1. Per l'asse X, basta allentare la vite, serrarla su un lato e quindi fissare la vite. 1、La lunghezza focale del modulo laser SCULPFUN è 2. Per l'asse Y, è necessario regolare il dado fissa e non può essere modificata.
- Seite 52 IMPORTANTE: C'è un tutorial video dettagliato su come utilizzare l'air assist automatico e gli interruttori di finecorsa sullo YOUTUBE ufficiale "SCULPFUN", per la prima volta che si utilizza la macchina, si consiglia vivamente di guardare il video per risparmiare tempo.
- Seite 53 IMPORTANTE: C'è un tutorial video dettagliato su come utilizzare l'air assist automatico e gli interruttori di finecorsa sullo YOUTUBE ufficiale "SCULPFUN", per la prima volta che si utilizza la macchina, si consiglia vivamente di guardare il video per risparmiare tempo.
- Seite 54 IMPORTANTE: C'è un tutorial video dettagliato su come utilizzare l'air assist automatico e gli interruttori di finecorsa sullo YOUTUBE ufficiale "SCULPFUN", per la prima volta che si utilizza la macchina, si consiglia vivamente di guardare il video per risparmiare tempo.
- Seite 55 File di incisione gratuiti o Resta con gli esperti e impara Guardare e fare condivisione di esercitazioni di ➢Gruppo Facebook ufficiale: ➢Youtube ufficiale: esperienza ➢ Sito ufficiale: https://www.facebook.com https://www.youtube.com/c/ /groups/538557960530958 SCULPFUNReal/videos www.sculpfun.com...
- Seite 56 Software di incisione: Usa LightBurn per un taglio migliore: https://lightburnsoftware.com/ Ulteriori informazioni nel manuale dell'utente o su YouTube. Produttore: Shenzhen Sculpfun Technology Co., Ltd. Indirizzo: Room 201, Building B, Jinzhicai Factory, No. 1, Guihua Industrial Zone, Guanlan Street, Longhua District,...
- Seite 57 Instrucciones de montaje de la grabadora láser SCULPFUN S30 Ultra Series English Deutsch Français Italiano español Polski...
- Seite 58 Vista previa de las partes principales Unidad principal： 1、haz trasero 2、Viga delantera 3、Haz izquierdo 7、lí mite de 4、Haz derecho cambio 5、Soporte para pies 6、Bomba de aire 7、lí mite de cambio 8、Módulo láser 5、 9、Tubo de aire 10、Asiento de Soporte 8、Módulo láser columna para pies Nota!
- Seite 59 Paso 1 Montar las vigas trasera, izquierda y derecha trasero(¡Etiqueta de aviso en las bolsas!) haz trasero Haz izquierdo Haz derecho M5*30 Nota： 1、Encuentre la herramienta y el modelo de tornillo requeridos antes de M5*18 M5*18 haz trasero comenzar el montaje: llave hexagonal en forma de T, bolsa de tornillos Paso vigas de marco izquierda/derecha/trasera, trí...
- Seite 60 Paso 2 Ensamblar el juego de vigas X y la viga delantera Pasos de montaje： 1、Empuje el conjunto de la viga X en el marco en forma de U, M5*30 prestando atención a la dirección del logotipo blanco! 2、Componentes necesarios: trí pode*1, trí pode de la placa base, viga M5*18 M5*18 del marco frontal, paquete de tornillos Step3, llave hexagonal en forma...
-
Seite 61: Pasos De Instalación
Paso 3 Instale el cinturón Pase el cinturón por el orificio plano Pasos de instalación: Instale la correa en la posición que se muestra en la figura, nota: 1. La correa debe instalarse en la dirección de la flecha en la figura anterior. 2. - Seite 62 Etapa 4 Instale la tuerca en T Instale la tuerca en T Coloque la tuerca en T en la ranura, el lado largo Apriete los tornillos y está paralelo a la ranura, presione con fuerza la mantenga el lado largo de la tuerca en T mientras gira la llave en el sentido de tuerca en T perpendicular a la las agujas del reloj para hacer que el lado largo de...
- Seite 63 Paso 5 Instale el módulo láser y el escudo láser S30 Ultra-11W S30 Ultra-22W/S30 Ultra-33W El láser es pesado, use un hexágono El láser es ligero y se puede apretar. llave para fijarlo para evitar que se afloje a mano para asegurarse de que no se afloje Instale el módulo láser y el escudo láser con tornillos manuales 1 .
- Seite 64 Paso 6 Instalar conductos de aire y cables 1. Conecte el motor y el cable, nota: el motor X e Y están marcados en los terminales. Instale el cable láser. 2. Fije el cable en el orificio de la máquina con un Instale el tubo de aire azul en la máquina, fí...
- Seite 65 X e Y 1. Para el eje X, simplemente afloje el tornillo, apriételo hacia un lado y luego fije 1、La distancia focal del módulo láser SCULPFUN el tornillo. es fija y no se puede cambiar. 2. Para el eje Y, debe ajustar la tuerca 2、La posición especí...
- Seite 66 IMPORTANTE: Hay un video tutorial detallado sobre cómo usar la asistencia de aire automática y los interruptores de lí mite en el YOUTUBE oficial "SCULPFUN". Por primera vez que use la máquina, se recomienda encarecidamente que vea el video para ahorrar tiempo.
- Seite 67 IMPORTANTE: Hay un video tutorial detallado sobre cómo usar la asistencia de aire automática y los interruptores de lí mite en el YOUTUBE oficial "SCULPFUN". Por primera vez que use la máquina, se recomienda encarecidamente que vea el video para ahorrar tiempo.
- Seite 68 IMPORTANTE: Hay un video tutorial detallado sobre cómo usar la asistencia de aire automática y los interruptores de lí mite en el YOUTUBE oficial "SCULPFUN". Por primera vez que use la máquina, se recomienda encarecidamente que vea el video para ahorrar tiempo.
- Seite 69 Archivos de grabado gratuitos o Quédate con Expertos y Aprende viendo y haciendo intercambio de tutoriales de ➢Grupo oficial de Facebook: ➢YouTube oficial: experiencia ➢ Página web oficial: https://www.facebook.com https://www.youtube.com/c/ /groups/538557960530958 SCULPFUNReal/videos www.sculpfun.com...
- Seite 70 LightBurn para un mejor corte: https://lightburnsoftware.com/ Obtenga más información en el Manual del usuario o en YouTube. Fabricante: Shenzhen Sculpfun Technology Co., Ltd. DIRECCIÓ N: Room 201, Building B, Jinzhicai Factory, No. 1, Guihua Industrial Zone, Guanlan Street, Longhua District, Shenzhen City, Guangdong China Aplicación de escáner:...
- Seite 71 Instrukcje montażu grawerki laserowej SCULPFUN S30 Ultra Series English Deutsch Français Italiano español Polski...
- Seite 72 Wyświetl podgląd głównych części Główna jednostka： 1、Tylna wiązka 2、Belka przednia 3、Lewa wiązka 7、wyłącznik 4、Prawy promień krańcowy 5、Podparcie stopy 6、Pompa powietrza 7、wyłącznik krańcowy 8、Moduł laserowy 5、 9、Rura powietrza 10、Siedzisko kolumny Podparcie 8、Moduł laserowy stopy Notatka! To zdjęcie jest całkowitym obrazem po zakończeniu montażu.
- Seite 73 Krok 1 Złóż tylną, lewą i prawą belkę Tylna wiązka(Etykieta informacyjna na torbach!) Tylna wiązka Lewa wiązka Prawy promień M5*30 Notatka： 1、Znajdź wymagane narzędzie i model śruby przed rozpoczęciem montażu: klucz M5*18 M5*18 Tylna wiązka imbusowy w kształcie litery T, krok 1 worek ze śrubami, lewe/prawe/tylne belki ramy, statyw*2.
- Seite 74 Krok 2 Złóż zestaw belek X i belkę przednią Kroki montażu： 1、Wepchnij zespół X belki do ramy w kształcie litery U, zwracając M5*30 uwagę na kierunek białego logo! 2、Wymagane komponenty: statyw*1, statyw płyty głównej, belka M5*18 M5*18 ramy przedniej, zestaw śrub Step3, klucz imbusowy w kształcie litery T. M5*8 3、Złóż...
- Seite 75 Krok 3 Załóż pasek Przełóż pasek przez płaski otwór Kroki instalacji: Załóż pasek w miejscu pokazanym na rysunku, notatka: 1. Pasek należy założyć w kierunku wskazanym strzałką na powyższym rysunku. 2. Wzór zębów paska jest skierowany w dół i zazębia się z zębatkami. 3.
- Seite 76 Krok 4 Zamontować nakrętkę T Nie przekręcaj nakrętki Umieść nakrętkę T w rowku, długi bok jest Dokręć śruby i trzymaj dłuższą równoległy do rowka. Mocno dociśnij nakrętkę T, stronę nakrętki młoteczkowej obracając klucz zgodnie z ruchem wskazówek prostopadle do rowka. zegara, aby długi bok nakrętki T był...
- Seite 77 Krok 5 Zainstaluj moduł lasera i osłonę lasera S30 Ultra-11W S30 Ultra-22W/S30 Ultra-33W Laser jest ciężki, użyj klucza sześciokątnego, aby Laser jest lekki i można go dokręcić go naprawić, aby zapobiec poluzowaniu ręcznie, aby upewnić się, że się nie poluzuje Zainstaluj moduł...
- Seite 78 Krok 6 Zainstaluj przewody powietrza i kable 1. Podłącz silnik i kabel, uwaga: silnik X i Y są oznaczone na zaciskach. Zainstaluj kabel lasera. 2. Zamocuj kabel w otworze maszyny za pomocą czarnej Zainstaluj niebieską rurkę powietrzną na maszynie, opaski kablowej. Utrzymuj kable luźne. zamocuj ją...
- Seite 79 X i Y 1. W przypadku osi X po prostu poluzuj śrubę, dokręć ją z jednej strony, a 1、Ogniskowa modułu laserowego SCULPFUN jest następnie zamocuj śrubę. stała i nie można jej zmienić. 2. W przypadku osi Y należy wyregulować...
- Seite 80 Wyłącznik krańcowy Y WAŻNY: Na oficjalnym YOUTUBE „SCULPFUN” znajduje się szczegółowy samouczek wideo na temat korzystania z automatycznego wspomagania powietrza i wyłączników krańcowych. Po pierwszym użyciu maszyny zdecydowanie zaleca się obejrzenie filmu, aby zaoszczędzić czas. https://www.youtube.com/c/SCULPFUNReal/videos...
- Seite 81 Montaż siedziska kolumny Podłącz pompę powietrza WAŻNY: Na oficjalnym YOUTUBE „SCULPFUN” znajduje się szczegółowy samouczek wideo na temat korzystania z automatycznego wspomagania powietrza i wyłączników krańcowych. Po pierwszym użyciu maszyny zdecydowanie zaleca się obejrzenie filmu, aby zaoszczędzić czas.
- Seite 82 WAŻNY: Na oficjalnym YOUTUBE „SCULPFUN” znajduje się szczegółowy samouczek wideo na temat korzystania z automatycznego wspomagania powietrza i wyłączników krańcowych. Po pierwszym użyciu maszyny zdecydowanie zaleca się obejrzenie filmu, aby zaoszczędzić czas.
- Seite 83 Bezpłatne pliki do grawerowania Zostań z ekspertami i ucz się Oglądanie i robienie lub udostępnianie samouczków ➢Oficjalna grupa na Facebooku: ➢Oficjalny YouTube: ➢ Oficjalna strona internetowa: https://www.facebook.com https://www.youtube.com/c/ /groups/538557960530958 SCULPFUNReal/videos www.sculpfun.com...
- Seite 84 Oprogramowanie do grawerowania: Użyj LightBurn, aby uzyskać lepsze cięcie: https://lightburnsoftware.com/ Dowiedz się więcej w Instrukcji obsługi lub YouTube. Producent: Shenzhen Sculpfun Technology Co., Ltd. Adres: Room 201, Building B, Jinzhicai Factory, No. 1, Guihua Industrial Zone, Guanlan Street, Longhua District,...
