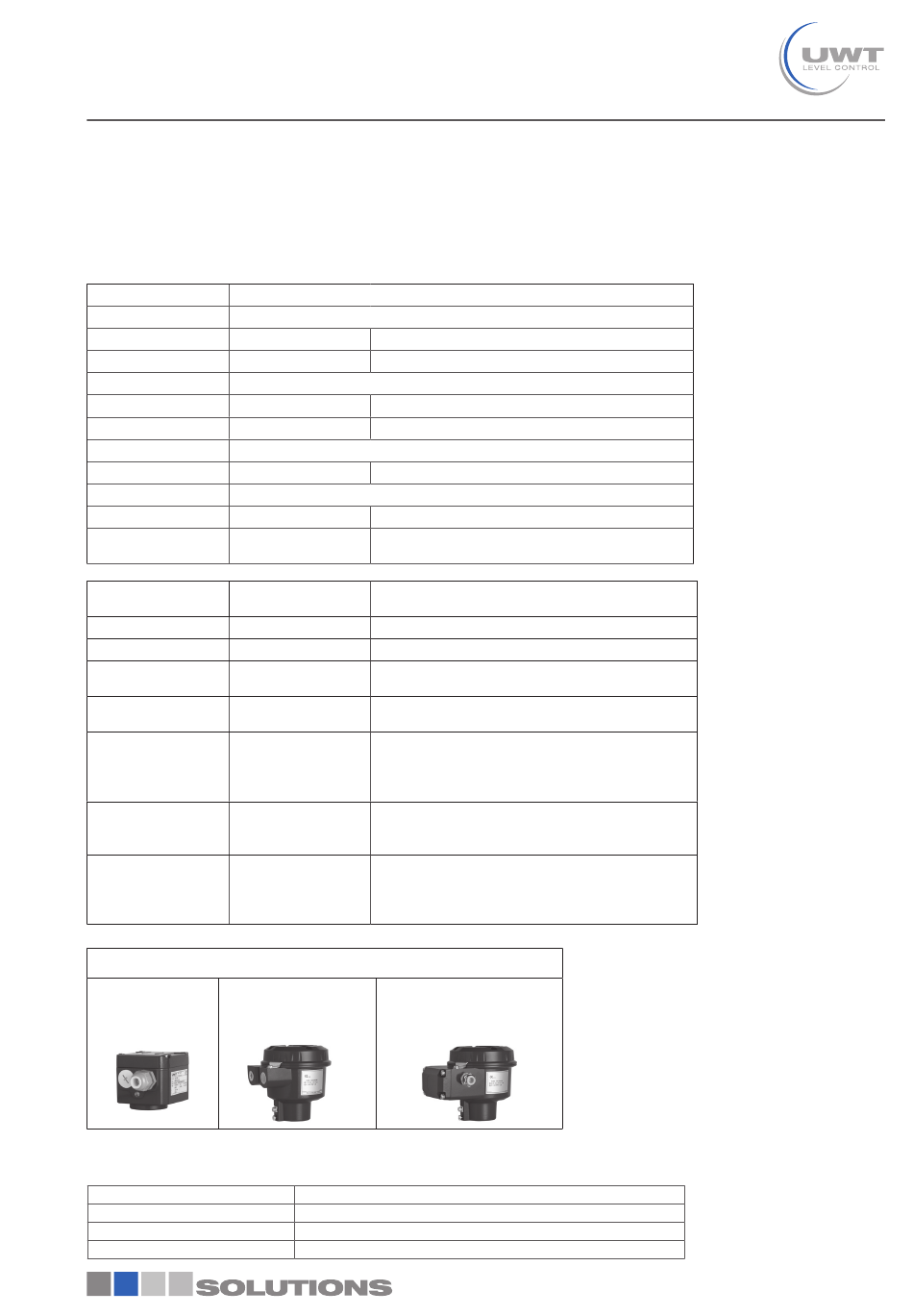

RFnivo
®
Übersicht
• Füll-/ Grenzstandmessung in Schüttgütern
• Kompaktgerät
• Breiter Einsatzbereich
• Wartungsfrei
• Voll-, Bedarfs-, Leermelder
• Aluminium oder Kunststoffgehäuse
Zulassungen
CE/ TR-CU
ATEX/ IEC-Ex/ TR-CU
Zone 20/21
Zone 1
KC/ CCC
Zone 20/21
Zone 1
FM/ FMc
General purp.
FM
Cl. II, III Div. 1
Cl. I Div. 1
Cl. I Zone 1
Versorgung/
Elektronik
Signalausgang
Technologie
Signalverzögerung
Messbereich/
max. Empfindlichkeit
Voreingestellte
Empfindlichkeit
Kalibrierung
Anzeige
Selbstdiagnose
Gehäuse
Standard
Aluminium
Kabel- und
Leitungseinführung (standardmäßige Ausführung)
Je nach gewählter Ausführung werden folgende Einführungen geliefert (Optionen siehe Pos.33):
Version:
Druckfest (Pos.2 T,D,L,5)
FM/FMc (Pos.2 M,N,U)
Alle anderen Ausführungen
RF 3000
Füllstand Grenzschalter
Serie RF 3000
Produktkonfiguration - Technische Hinweise
• RF Technologie
• Aktive Ansatzkompensation
• Selbstdiagnosefunktionen
• Autokalibrierung
Staubexplosionsgeschützt
Druckfest/ Erhöhte Sicherheit
Staubexplosionsgeschützt
Druckfest
Staubexplosionsgeschützt
Druckfest
21 .. 230 V AC/ DC ±10%
Relais DPDT
RF mit aktiver Ansatzkompensation
0,5 .. 60 Sek
3 .. 100 pF/ 0,5 pF
3 .. 400 pF/ 2 pF
2 pF, optional andere Werte
Auto Kalibrierung bei erstmaligem Einschalten
Auto Rekalibrierung bei unbedecker Sonde
Kalibrierung mit Drucktaste
Manuelle Kalibrierung
LCD 4-stellig
Anzeige der aktuell gemessenen Kapazität, Status
des Signalausgangs, Selbstdiagnose
Automatischer oder manueller Funktionstest
Bereichsüberschreitung und -unterschreitung
Aktuell kalibrierter Schaltpunkt (Kapazität)
Min. und max. Elektroniktemperatur
d (druckfest)
de (druckfest)/
Aluminium
erhöhte Sicherheit
Kabel- und Leitungseinführung:
M20 x 1,5 (1x offenes Gewinde + 1x Blindstopfen
NPT 1/2" konisch ANSI B1.20.1 (1x offenes Gewinde + 1x Blindstopfen
M20 x 1,5 (1x Kabelverschraubung + 1x Blindstopfen)
• ATEX, IEC-Ex, FM, FMc, TR-CU, KC, CCC
GasEx und Staub Ex Zulassung
• FDA und 1935/2004/EG
Lebensmittelgerechte Materialien
Aluminium
010122
1
Werbung
Verwandte Anleitungen für UWT RFnivo RF 3000-Serie
Inhaltszusammenfassung für UWT RFnivo RF 3000-Serie
- Seite 1 RFnivo Füllstand Grenzschalter ® Serie RF 3000 Produktkonfiguration - Technische Hinweise Übersicht • Füll-/ Grenzstandmessung in Schüttgütern • RF Technologie • ATEX, IEC-Ex, FM, FMc, TR-CU, KC, CCC • Kompaktgerät • Aktive Ansatzkompensation GasEx und Staub Ex Zulassung • Breiter Einsatzbereich •...
- Seite 2 RFnivo Füllstand Grenzschalter ® Serie RF 3000 Produktkonfiguration - Technische Hinweise Anwendungen RF 3100 RF 3200 RF 3300 Inaktive Länge um Abstand von Behälterwand zu erreichen • • • Inaktive Länge wegen langem Montagestutzen • • • Vollmelder mit kurzer Länge •...
- Seite 3 RFnivo Füllstand Grenzschalter ® Serie RF 3000 Produktkonfiguration - Technische Hinweise RF 3100 Standardausführung Inaktive Inaktive Verlängerung Verlängerung Aktiver Schirm Aktive Sonde: Aktiver Aktiver Stab Schirm Schirm ø10 mm (ø0.39") Stabausführung Kürzeste Länge Aktive Sonde: (Pos.6 1 und Pos.8 1) Stab ø10 mm (ø0.39") Stabausführung...
- Seite 4 RFnivo Füllstand Grenzschalter ® Serie RF 3000 Produktkonfiguration - Technische Hinweise RF 3100 Standardausführung 200 .. 2.500 mm (7.9 .. 98.4“) Stab Gesamtlänge L 450 .. 20.000 mm (17.7 .. 787“) Seil Stab ø10 mm (ø0.39") Durchmesser aktive Sonde Seil ø4 mm (ø0.16") -40 ..
-
Seite 5: Rf 3200 Schwere Ausführung
RFnivo Füllstand Grenzschalter ® Serie RF 3000 Produktkonfiguration - Technische Hinweise RF 3200 Schwere Ausführung Inaktive Inaktive Verlängerung Verlängerung Aktiver Schirm Aktiver Aktiver Schirm Schirm Aktive Sonde: Stab ø22 mm (ø0.87") Aktive Sonde: Stab Stabausführung ø22 mm (ø0.87") Aktive Sonde: Kürzeste Länge Seil (Pos.6 1 und Pos.8 1) - Seite 6 RFnivo Füllstand Grenzschalter ® Serie RF 3000 Produktkonfiguration - Technische Hinweise RF 3200 Schwere Ausführung 300 .. 2.500 mm (11.8 .. 98.4”) Stab Gesamtlänge L 550 .. 20.000 mm (21.7 .. 787“) Seil Stab ø22 mm (ø0.87") Durchmesser aktive Sonde Seil ø8 mm (ø0.31") -40 ..
- Seite 7 RFnivo Füllstand Grenzschalter ® Serie RF 3000 Produktkonfiguration - Technische Hinweise RF 3300 Hochtemperaturausführung (500°C) Inaktive Verlängerung Inaktive Verlängerung Aktiver Schirm Aktiver Aktiver Schirm Schirm Aktive Sonde: Stab ø22 mm (ø0.87") Aktive Sonde: Stab ø22 mm (ø0.87") Aktive Sonde: Stabausführung Seil Kürzeste Länge ø8 mm (ø0.31")
- Seite 8 RFnivo Füllstand Grenzschalter ® Serie RF 3000 Produktkonfiguration - Technische Hinweise RF 3300 Hochtemperaturausführung (500°C) 320 … 2.500 mm (12.6 .. 98.4“) Stab Gesamtlänge L 570 .. 20.000 mm (22.4 .. 787“) Seil Stab ø22 mm (ø0.39") Durchmesser aktive Sonde Seil ø8 mm (ø0.16") -40 ..
- Seite 9 RFnivo Füllstand Grenzschalter ® Serie RF 3000 Produktkonfiguration - Technische Hinweise Optionen Abgesetztes Gehäuse Pos.12 x Pos.14 x Abgesetztes Gehäuse Montagewinkel Elektronik- gehäuse Keine Elektronik im Gehäuse Sensor Sensor- gehäuse Ausführung beispielhaft mit RF 3100 Pos.13 a, Pos.13 x Verlängerungskabel min.
- Seite 10 RFnivo Füllstand Grenzschalter ® Serie RF 3000 Produktkonfiguration - Technische Hinweise Optionen Beschichtung Pos.18 c Beschich- tung Seil Montage Pos.25 EHEDG Zulassung Pos.24 Pos.27 Höhenverstellung Sechskantmutter Wandbündige Einschweißmuffe Pos.28 Gesamtlänge L + 25 mm (0.98") Flachdichtung Flachdichtung bauseitige Behälterwand Verschweißung RF 3000 010122...
- Seite 11 RFnivo Füllstand Grenzschalter ® Serie RF 3000 Produktkonfiguration - Technische Hinweise Optionen Gehäuse Pos.31 a Pos.32 x Gehäusematerial Kunststoff PA6 Wetterschutzhaube 100 mm (3.94“) 165 mm (6.5“) 95 mm (3.7“) Pos.34 d LED (Sichtkappe Pos.34 a,c im Deckel) Pos.35 x Ventilstecker Gehäuse Kunststoff Pos.35 a,b...
-
Seite 12: Abmessungen
RFnivo Füllstand Grenzschalter ® Serie RF 3000 Produktkonfiguration - Technische Hinweise Abmessungen Gehäuseausführungen Standard Aluminium Druckfest/ Anschlusskasten in erhöhter Sicherheit Aluminium Druckfest Aluminium RF 3000 010122... - Seite 13 RFnivo Füllstand Grenzschalter ® Serie RF 3000 Produktkonfiguration - Technische Hinweise Abmessungen Sonden RF 3100 Standardausführung Stabausführung Stabausführung Ausführung Ausführung EHEDG Seilausführung Seilausführung Kürzeste Länge Inaktive EHEDG Inaktive Kürzeste Länge Inaktive Verlängerung Kürzeste Länge Verlängerung Verlängerung * Aktiver Schirm Nur Geräte mit Stabausführung sind mit EHEDG Zertifikat verfügbar.
- Seite 14 RFnivo Füllstand Grenzschalter ® Serie RF 3000 Produktkonfiguration - Technische Hinweise Abmessungen RF 3200 Schwere Ausführung Stabausführung Stabausführung Seilausführung Seilausführung Kürzeste Länge Inaktive Verlängerung Kürzeste Länge Inaktive Verlängerung * Aktiver Schirm Prozessanschlüsse: Gewinde Flansch RF 3000 010122...
- Seite 15 RFnivo Füllstand Grenzschalter ® Serie RF 3000 Produktkonfiguration - Technische Hinweise Abmessungen RF 3300 Hochtemperaturausführung Seilausführung Stabausführung Stabausführung Seilausführung Inaktive Verlängerung Kürzeste Länge Inaktive Verlängerung Kürzeste Länge * Aktiver Schirm Prozessanschlüsse: Flansch Gewinde RF 3000 010122...
- Seite 16 RFnivo Füllstand Grenzschalter ® Serie RF 3000 Produktkonfiguration - Technische Hinweise Abmessungen Flansche Auswahl- Bezeich- Anzahl code nung Löcher (Dicke) Flansch 18 mm 170 mm 210 mm 16 mm DN100 PN6 (0.71“) (6.69“) (8.27“) (0.63“) Flansch 18 mm 180 mm 220 mm 20 mm DN100 PN16...
- Seite 17 RFnivo Füllstand Grenzschalter ® Serie RF 3000 Produktkonfiguration - Technische Hinweise Detaillierte Ex-Kennzeichnungen Kompaktversion (ohne Pos.12 x) Code Zertifikat Gehäuse Pos.2 0 Standard Pos.2 W ATEX II 1/2D Ex ia/tb IIIC T! Da/Db Standard ATEX II 2G Ex db eb ia IIC T! Gb Pos.2 R ATEX II 1/2D Ex ia/tb IIIC T! Da/Db...
-
Seite 18: Elektrischer Anschluss
RFnivo Füllstand Grenzschalter ® Serie RF 3000 Produktkonfiguration - Technische Hinweise Elektrischer Anschluss Allspannung Versorgung: Relay DPDT 21 .. 230 V 50/ 60 Hz oder DC ±10% 1,5 VA oder 1,5 W Sicherung im Versorgungskreis: max. 10 A, 250 V, HBC, flink oder langsam Signalausgang: Potentialfreies Reials DPDT AC max.
