VERKABELUNG
WARNUNG:
Unterbrechen Sie vor Beginn der Verkabelung die Stromversorgung.
⚠
Wenn die Stromversorgung nicht unterbrochen oder während der Verkabelung hergestellt
wird, kann es zu Feuer, einem elektrischen Schock oder schweren Verletzungen kommen.
Stellen Sie sicher, dass die Ausgabespannung mit dem Gerät kompatibel ist.
Achten Sie auf Folgendes:
•
Vermeiden Sie starke Knicke in Kabeln.
•
Verlegen Sie die Kabel so, dass kein Wasser in die Steckverbinder eindringen kann.
•
Verlegen Sie keine Datenkabel in der Nähe von Radar, Sendern oder Kabeln, die viel
Strom oder hohe Frequenzen übertragen.
•
Verlegen Sie Kabel so, dass sie nicht in mechanische Systeme geraten können.
•
Verlegen Sie Kabel nicht über scharfe Kanten oder Grate.
•
Verlängern oder kürzen Sie die mitgelieferten Schwinger- oder Ethernet-Kabel nicht.
Wenn Sie mehr Länge benötigen, müssen Sie ein längeres Ethernet-Kabel oder ein
Verlängerungskabel für den Schwinger erwerben.
Was Sie tun sollten:
•
Denken Sie beim Verlegen von Kabeln an Zugentlastungen und Abtropfschlaufen.
•
Löten oder krimpen und isolieren Sie alle Verbindungen, wenn Sie Stromkabel
verlängern oder kürzen.
•
Lassen Sie ausreichend Platz um die Steckverbinder herum, um das Anschließen und
Abziehen der Kabel zu erleichtern.
•
Sichern Sie alle Kabel mithilfe von Kabelbindern.
¼ Hinweis:
Achten Sie darauf, die Kabelbinder nicht zu fest anzuziehen, um eine
Beschädigung der Kabel zu vermeiden.

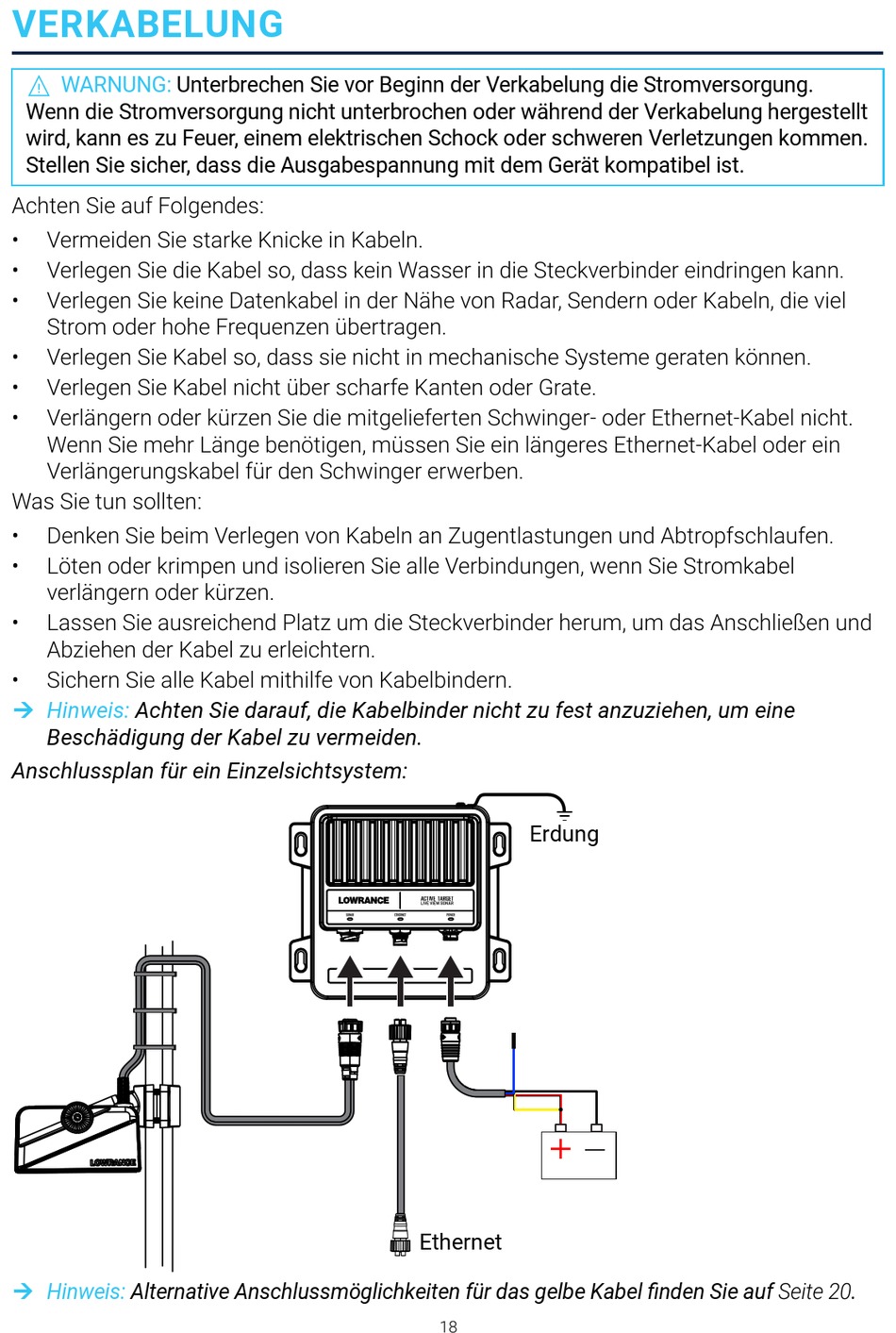

Anschlussplan für ein Einzelsichtsystem:
¼ Hinweis:
Alternative Anschlussmöglichkeiten für das gelbe Kabel finden Sie auf Seite 20.
Erdung
_
+
Ethernet
18
