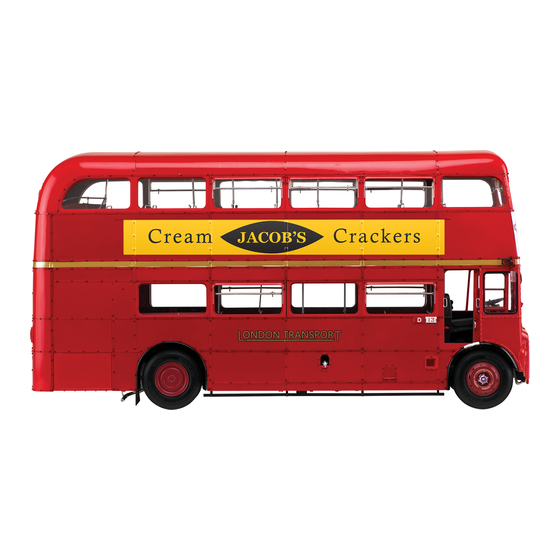

Hachette ROUTEMASTER RM857 Bedienungsanleitung
  1. Anleitungen
  2. Marken
  3. Hachette Anleitungen
  4. Modellbau
  5. ROUTEMASTER RM857
  6. Bedienungsanleitung

Hachette ROUTEMASTER RM857 Bedienungsanleitung

Bauphasen 93-96/anbringen der fahrertür und einer led-tafel
Vorschau ausblenden Andere Handbücher für ROUTEMASTER RM857:

Werbung

Quicklinks

Diese Anleitung herunterladen
Bauphasen 93-96
Anbringen der Fahrertür und
Anbringen der Fahrertür und
DIE FAHRERTÜR WIRD ZUSAMMENGEBAUT UND AM MODELL BEFESTIGT. EINE
BAUTEILE IM ÜBERBLICK
93A
Außenteil der Fahrertür
93B
Fensterscheibe
93C
Handgriff (2 Stk.)
93D
Innenteil der Fahrertür
93E
Streifen
einer LED-Tafel
einer LED-Tafel
LED-TAFEL WIRD UNWEIT DER HECKPLATTFORM PLATZIERT.
93A
93D
DP
NM
KM
EM
FM
DP
Schrauben 1,7 x 4 mm (5 Stk., schwarz)
Schrauben 1,5 x 3 mm (4 Stk., rot)
Schrauben 1,5 x 5 mm (10 Stk., rot)
Schrauben 1,5 x 4 mm (5 Stk., silber)
Schrauben 2,3 x 4 mm (5 Stk., schwarz)
IHR ROUTEMASTER 857
93C
93B
93E
NM
KM
EM
FM
4
Testen
Sie die
Funktionsfähigkeit
der LED-Tafel vor
und nach dem
Anbringen am
Modell.
1

Werbung

loading

Verwandte Anleitungen für Hachette ROUTEMASTER RM857

Inhaltszusammenfassung für Hachette ROUTEMASTER RM857

  • Seite 1 Bauphasen 93-96 IHR ROUTEMASTER 857 Anbringen der Fahrertür und Anbringen der Fahrertür und einer LED-Tafel einer LED-Tafel DIE FAHRERTÜR WIRD ZUSAMMENGEBAUT UND AM MODELL BEFESTIGT. EINE LED-TAFEL WIRD UNWEIT DER HECKPLATTFORM PLATZIERT. BAUTEILE IM ÜBERBLICK Testen Außenteil der Fahrertür Schrauben 1,7 x 4 mm (5 Stk., schwarz) Sie die Fensterscheibe Schrauben 1,5 x 3 mm (4 Stk., rot)
  • Seite 2 Nehmen Sie die kleinere der beiden LED-Tafeln 71E und führen Sie sie zur hinteren linken Ecke des Oberdecks. Heben Sie die Oberdeck-Baugruppe vorsichtig leicht an, sodass sich die LED-Tafel 71E zwischen der Außenwand 86A und dem Dachrahmen 70A einfügen lässt. Achten Sie dabei darauf, dass das Abdeckpapier nach innen weist.
  • Seite 3 IHR ROUTEMASTER 857 Legen Sie das Außenteil der Fahrertür 93A auf Ihre Arbeitsfläche, ausgerichtet wie abgebildet. Setzen Sie die Fensterscheibe 93B von innen auf die Fahrertür 93A. Beachten Sie die Ausrichtung des Rands von Teil 93B (unten). Drehen Sie die Tür-Baugruppe um, positionieren Sie den Platzieren Sie das Innenteil der Fahrertür 93D auf dem Streifen 93E auf dem Tür-Außenteil 93A und befestigen Außenteil 93A, sodass die Schraubenaufnahmen fluchten...
  • Seite 4 Heben Sie das Oberdeck vorsichtig leicht an, sodass Sie die Fahrertür in die Fahrerkabine einsetzen können. Fügen Sie dabei die beiden Zapfen an der Unterseite von 93D in den Schlitz des Bodens der Fahrerkabine 35A ein (oberes Detailbild). Achten Sie beim Absenken des Oberdecks darauf, dass die beiden Zapfen an der Oberseite von 93D im Schlitz des Fahrerhausdachs 76A sitzen (unteres Detailbild).

  • Seite 5: Ansicht Nach Montage

    IHR ROUTEMASTER 857 Drehen Sie das Modell um, sodass Sie Zugriff auf dessen Heck haben. Fügen Sie die beiden Geländer 84I und 57B im Treppenaufgang zusammen. Ansicht nach Montage Die Fahrertür wurde eingebaut und eine LED-Tafel über der offenen Heckplattform eingefügt. Der Rahmen des Rollschilds wurde angebracht.

  • Seite 6: Außenwände Und Fenster

    IHR ROUTEMASTER 857 Außenwände und Fenster Außenwände und Fenster für das Unterdeck (III) für das Unterdeck (III) DER RECHTE VORDERE ABSCHNITT DER AUSSENWAND VOM UNTERDECK WIRD MIT EINEM FENSTERRAHMEN UND FENSTERSCHEIBEN VERSEHEN UND AM MODELL ANGEBRACHT. BAUTEILE IM ÜBERBLICK Rechte vordere Außenwand Fensterscheibe Schraube 1,5 x 3 mm (3 Stk.) Stufe...
  • Seite 7 Platzieren Sie die Fensterscheibe 94I auf der Innenseite der rechten vorderen Außenwand 94A und befestigen Sie sie mit vier Schrauben EM. Entfernen Sie von der absenkbaren Fensterscheibe Setzen Sie das Fenster 94G so in den Fensterrahmen 94G und vom Fensterrahmen 94F die übrig 94F ein, dass die Kanten in den Führungen des Rahmens gebliebenen Gießäste.
  • Seite 8 IHR ROUTEMASTER 857 Setzen Sie den Handgriff 94C auf die Kante der Außen- Setzen Sie die Fensterscheibe 94H so auf die wand 94A, die sich neben dem absenkbaren Fenster Innenseite der Außenwand 94A, dass sie mit dem befindet. Achten Sie darauf, den Handgriff richtig herum absenkbaren Fenster leicht überlappt.
  • Seite 9 Fixieren Sie die rechte vordere Außenwand 94A oben mit zwei Schrauben GM am Dachrahmen 73A. Befestigen Sie die Außenwand 94A im mittleren und oberen Bereich mit fünf Schrauben JP an der rechten Innenwand 48B. Fügen Sie den breiten Zapfen an der Stufe 94B zwischen dem rechten vorderen Radkasten 33A und der rechten vorderen Außenwand 94A ein, wie es die...
  • Seite 10 IHR ROUTEMASTER 857 Ansicht nach Montage...
  • Seite 11 IHR ROUTEMASTER 857 Außenwände und Fenster Außenwände und Fenster für das Unterdeck (IV) für das Unterdeck (IV) DER HINTERE RECHTE ABSCHNITT DER AUSSENWAND FÜR DAS UNTERDECK WIRD MIT EINEM FENSTERRAHMEN UND FENSTERN VERSEHEN. BAUTEILE IM ÜBERBLICK Rechte hintere Außenwand Fensterscheibe Schraube 1,5 x 3 mm (3 Stk.) Stange Fensterscheibe...
  • Seite 12 Platzieren Sie die Fensterscheibe 95G auf der Innenseite der rechten vorderen Außenwand 95A und zwar über deren oberen mittleren Öffnung. Befestigen Sie die Fensterscheibe mit vier Schrauben EM an der Wand. Wie schon mehrfach gemacht, entfernen Sie von der Setzen Sie das Fenster 95E so in den Fensterrahmen absenkbaren Fensterscheibe 95E und vom 95D ein, dass die Kanten in den Führungen des Fensterrahmen 95D die übrig gebliebenen Gießäste.
  • Seite 13 IHR ROUTEMASTER 857 Setzen Sie die Fenster- scheibe 95F so auf die Innenseite der Außenwand 95A, dass sie mit dem absenkbaren Fenster leicht überlappt. Befestigen Sie das Fenster mit vier Schrauben OP an der Wand. Das Bild unten zeigt die fertige Baugruppe.
  • Seite 14 Ansicht nach Montage An der rechten hinteren Außen- wand des Unter- decks wurden Fenster angebracht. Bringen Sie die Wand zu diesem Zeitpunkt noch nicht am Modell an.

  • Seite 15: Montage Des Dachs

    IHR ROUTEMASTER 857 Montage des Dachs Montage des Dachs vom Oberdeck vom Oberdeck DIE BEIDEN AUSSENWÄNDE DER RÜCKSEITE VOM BUS WERDEN ZUSAMMENGEBAUT. DAS DACH DES OBERDECKS WIRD AM MODELL BEFESTIGT. Bevor Sie mit dem Zusammenbau beginnen, kennzeichnen Sie alle Schrauben und halten Sie sie griffbereit in separaten Behältern.
  • Seite 16 Die Lichthalterung 96H wird auf der Innenseite der Fügen Sie die Halterung 96D in die Aufnahmen ein, die unteren Außenwand 96B platziert und mit zwei sich im unteren Bereich der unteren Außenwand 96B Schrauben NM befestigt. (Von dieser Halterung aus wird später befinden.
  • Seite 17 IHR ROUTEMASTER 857 Fixieren Sie die linke hintere Außenwand 92A mit zwei Schrauben GM am Dachrahmen des Unterdecks 70A. Fixieren Sie die linke vordere Außenwand 91A mit drei Schrauben GM am Dachrahmen des Unterdecks 73A. Nun wird das Kabel 72A, das Sie mit Bauphase 81 verlegt haben, umpositioniert.
  • Seite 18 Entfernen Sie auch die beiden Schrauben JP, die die Rückwand- verkleidung 81A an der Rückwand des Hintersitzes 66A fixiert haben, und nehmen Sie die Rückwandverkleidung ab. Führen Sie das Kabel 72A durch den Spalt zwischen der Rückwand 74A und der Rückwand des Hintersitzes 66A, wie durch den hellblauen Pfeil angezeigt.
  • Seite 19 IHR ROUTEMASTER 857 Diese Abbildung zeigt noch einmal das neu verlegte Kabel 72A (mit der Kabelmarkierung N): Es verläuft durch die Aussparungen in der Rückwandverkleidung 81A und vom Dach des Unterdecks 54A und reicht fast bis auf die Heckplattform. Es ist vielleicht einfacher, wenn Sie das Modell auf die Seite drehen und...
  • Seite 20 Die Abbildung zeigt die Montage des Dachs im hinteren Busbereich, wie in Schritt 14 beschrieben. Vergewissern Sie sich, dass die Laschen auch auf der anderen Seite des Busses an der richtigen Stelle angebracht sind und das Spiegelgehäuse 84C in die Aussparung passt. Prüfen Sie, dass alle Laschen (rot eingekreist) so ausgerichtet...
  • Seite 21 IHR ROUTEMASTER 857 Wechsel auf die rechte Seite des Busses: Fixieren Sie auch die Laschen der Innenwände 79C und 79A mit insgesamt acht Schrauben JP an den Dachabschnitten 84A, 82A und 83A. Zum Fixieren des Dachrahmens an den seitlichen Außenwänden werden Schrauben vom Typ TM verwendet.
  • Seite 22 Wechsel auf die rechte Seite des Modells. Fixieren Sie die beiden Dachrahmen 90A und 89A mit jeweils fünf Schrauben TM an den Außenwänden 88A, 87B bzw. 87A (rechts und unten). Zudem wird der Dachrahmen 89A vorne mit vier SchraubenTM am Frontfensterrahmen 80F fixiert (unten).
  • Seite 23 IHR ROUTEMASTER 857 Ansicht nach Montage Das Dach des Oberdecks ist am Modell befestigt. Die beiden Teile der Rückwand sind zusammengefügt. Das Klebeband, diverse Schrauben und die Fenster- scheibe 96E werden erst später benötigt.
