Bosch ConnectModule BCM3100 Montageanleitung Seite 65

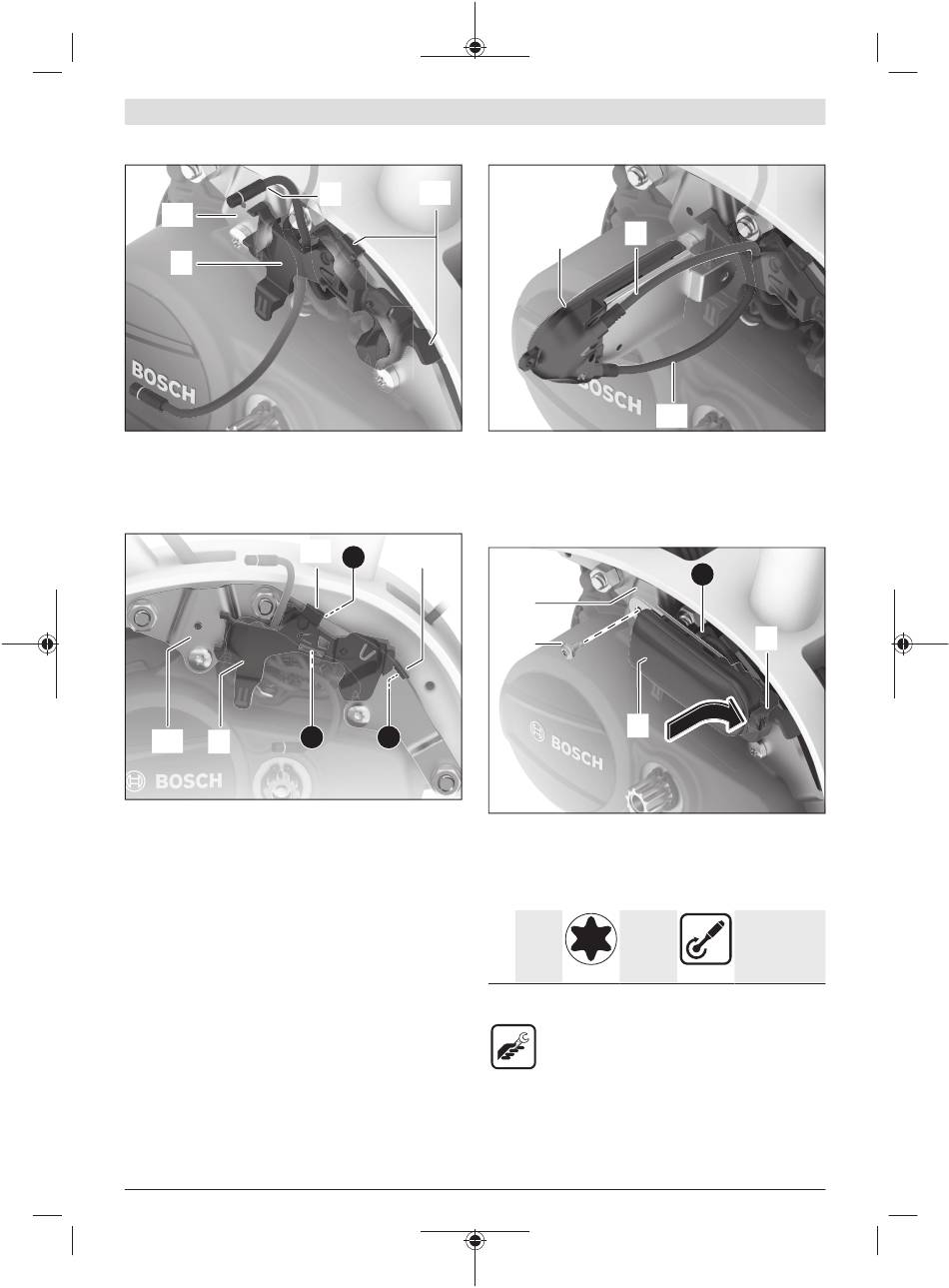

Pidikkeen asentaminen
(15)
(4)
Pidikkeen (4) muoto sopii asennuslevyyn (15).
Aseta pidike (4) kahden hakasen (16) kanssa asennuslevyn
yläreunaa vasten.
Ohjaa käyttöliittymän johto (5) kuvan mukaisesti pidik-
keen (4) takakautta ylöspäin.
(16)
(15)
(4)
Kohdista pidike (4) niin, että kaksi hakasta (16) ovat sa-
massa tasossa asennuslevyn yläreunan kanssa ➊.
Paina pidikettä asennuslevyä vasten niin, että pidike napsah-
taa paikalleen asennuslevyn alareunaan ➋.
Bosch eBike Systems
(16)
(5)
(16)
1
2 1
Johtojen kytkeminen
(3) (5)
(12)
Liitä käyttöliittymän johto (5) ConnectModulen (3) liitän-
tään 1.
Liitä käyttöyksikön / näytön pidikkeen johto (12) Connect-
Modulen (3) liitäntään 2.
ConnectModulen asentaminen
(15)
(2)
(3)
Paina käyttöliittymän johto (5) pidikkeen (4) yläpuolelta joh-
donohjaimeen ➌.
Kytke ConnectModule (3) pidikkeeseen (4).
Kiinnitä ConnectModule (3) itseporatuvalla ruuvilla (2) asen-
nuslevyyn (15).
1× M4×8 Torx T20
Kupu-
kantai-
nen
A) Ensiasennus
B) Jälkiasennus
– Torx-T20-työkalu
– Momenttiavain
Huomautus: varmista, etteivät johdot ole puristuksissa tai
hankaa teräviä reunoja vasten.
Suomi – 3
3
(4)
A)
5 Nm
Nm
B)
4 Nm
M 275 008 3CM | (20.05.2022)
