Bedienungsanleitung

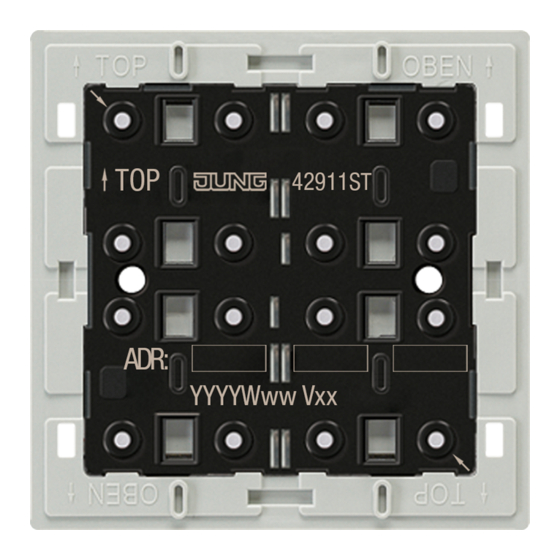

Tastsensor-Modul Universal 1fach
Art.-Nr. 42911 ST
Tastsensor-Modul Universal 2fach
Art.-Nr. 42921 ST
Tastsensor-Modul Universal 3fach
Art.-Nr. 42931 ST
Tastsensor-Modul Universal 4fach
Art.-Nr. 42941 ST
ALBRECHT JUNG GMBH & CO. KG
Volmestraße 1
58579 Schalksmühle
GERMANY
Telefon: +49 2355 806-0
Telefax: +49 2355 806-204
kundencenter@jung.de
28.02.2023
32407603 j0082407603
www.jung.de
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für Jung 42911 ST
Inhaltszusammenfassung für Jung 42911 ST
- Seite 1 Art.-Nr. 42911 ST Tastsensor-Modul Universal 2fach Art.-Nr. 42921 ST Tastsensor-Modul Universal 3fach Art.-Nr. 42931 ST Tastsensor-Modul Universal 4fach Art.-Nr. 42941 ST ALBRECHT JUNG GMBH & CO. KG Volmestraße 1 58579 Schalksmühle GERMANY Telefon: +49 2355 806-0 Telefax: +49 2355 806-204 kundencenter@jung.de 28.02.2023...
-
Seite 2: Inhaltsverzeichnis
Tastsensor-Modul Universal Inhaltsverzeichnis Sicherheitshinweise ...................... 3 Systeminformation ...................... 3 Bestimmungsgemäßer Gebrauch .................. 3 Produkteigenschaften ....................... 4 Bedienung ......................... 4 Informationen für Elektrofachkräfte ................... 5 Montage und elektrischer Anschluss .............. 5 Inbetriebnahme ...................... 7 6.2.1 Safe-State-Mode .................. 8 6.2.2 Master-Reset ..................... 9 Bedienflächen montieren,Tasten montieren .............. 10 Blinkfrequenzen der LED .................... 10 Technische Daten ...................... 10 10 Zubehör ........................... 11 11 Gewährleistung ....................... 11... -
Seite 3: Sicherheitshinweise
Funktionsumfang sowie die Software selbst sind der Produktdatenbank des Herstellers zu entnehmen. Das Gerät ist updatefähig. Firmware-Updates können komfortabel mit der Jung ETS Service-App (Zusatzsoftware) durchgeführt werden. Das Gerät ist KNX Data Secure fähig. KNX Data Secure bietet Schutz vor Manipulati- on in der Gebäudeautomation und kann im ETS-Projekt konfiguriert werden. -
Seite 4: Produkteigenschaften
Tastsensor-Modul Universal Produkteigenschaften – Tastsensor-Funktionen Schalten, Dimmen, Jalousiesteuerung, Wertgeber, Szenenaufruf etc. – Messung der Raumtemperatur – Temperaturmessung wahlweise mit geräteinternem Fühler und über Kommu- nikationsobjekt verbundenem externen Fühler – Komplettierung mit Tastensatz – Zwei rote Status-LED pro Bedienfläche – Eine blaue Betriebs-LED als Orientierungslicht sowie zur Anzeige des Pro- grammierzustands –... -
Seite 5: Informationen Für Elektrofachkräfte
Tastsensor-Modul Universal Informationen für Elektrofachkräfte Montage und elektrischer Anschluss GEFAHR! Elektrischer Schlag bei Berühren spannungsführender Teile. Elektrischer Schlag kann zum Tod führen. Spannungsführende Teile in der Einbauumgebung abdecken. Adapterrahmen aufrasten ￭ Adapterrahmen (3) lagerichtig von vorn auf das Tastsensor-Modul (4) aufras- ten (siehe Bild 1). - Seite 6 Tastsensor-Modul Universal Bei Verwendung des Tastsensor-Erweiterungsmoduls (siehe Bild 2): Bevorzugte Montage senkrecht. Großen Tragring (14) verwenden. Bei Montage auf nur einer UP- Dose die unteren Schrauben in der Wand versenken, z. B. mit Bohrung ø 6 x10 mm. Tragring als Schablone verwenden. GEFAHR! Bei Montage mit 230-V-Geräten unter einer gemeinsamen Abdeckung, z.
-
Seite 7: Inbetriebnahme
Tastsensor-Modul Universal Bild 2: Montage mit Tastsensor-Erweiterungsmodul Inbetriebnahme Voraussetzungen bei Secure-Betrieb – Sichere Inbetriebnahme ist in der ETS aktiviert. – Gerätezertifikat eingegeben/eingescannt bzw. dem ETS-Projekt hinzugefügt. Es wird empfohlen, zum Scannen des QR-Codes eine hochauflösende Kame- ra zu verwenden. – Alle Passwörter dokumentieren und sicher aufbewahren. Physikalische Adresse und Applikationsprogramm programmieren Projektierung und Inbetriebnahme mit ETS ab Version 5.7.7 oder 6.0.5. -
Seite 8: Safe-State-Mode
Tastsensor-Modul Universal Bild 3: Programmiermodus aktivieren Programmiermodus aktivieren Tastsensor-Modul Prog.-Taster – 4fach, 3fach (9) + (10) – 2fach (9) + (11) – 1fach (9) + (12) ￭ Taster oben links (9) drücken und halten. Anschließend Taster unten rechts (10, 11 oder 12) drücken: Die Betriebs-LED (13) blinkt schnell. -
Seite 9: Master-Reset
Tastsensor-Modul Universal Safe-State-Mode aktivieren ￭ Busspannung ausschalten. ￭ Abhängig von der Geräteversion (1 … 4fach) Taste oben links und Taste un- ten rechts (siehe Bild 3) drücken und halten. ￭ Busspannung einschalten. Der Safe-State-Mode ist aktiviert. Die Betriebs-LED blinkt langsam (ca. 1 Hz). Die Tasten erst dann loslassen, wenn die Betriebs-LED blinkt. -
Seite 10: Bedienflächen Montieren,Tasten Montieren
Tastsensor-Modul Universal Bedienflächen montieren,Tasten montieren Die Tasten stehen als kompletter Tastensatz zur Verfügung (siehe Bild 4). Einzelne Tasten oder der komplette Tastensatz können durch Tasten mit Symbolen ersetzt werden. Die physikalische Adresse ist in das Gerät geladen. ￭ Tasten lagerichtig auf das Gerät setzen und mit kurzem Druck einrasten. Kennzeichnung TOP = oben beachten. -
Seite 11: Zubehör
Art.-Nr. 4093 TSEM Tastsensor-Erweiterungsmodul, 4fach Art.-Nr. 4094 TSEM Gewährleistung Die Gewährleistung erfolgt im Rahmen der gesetzlichen Bestimmungen über den Fachhandel. ALBRECHT JUNG GMBH & CO. KG Volmestraße 1 58579 Schalksmühle GERMANY Telefon: +49 2355 806-0 Telefax: +49 2355 806-204 kundencenter@jung.de www.jung.de...
