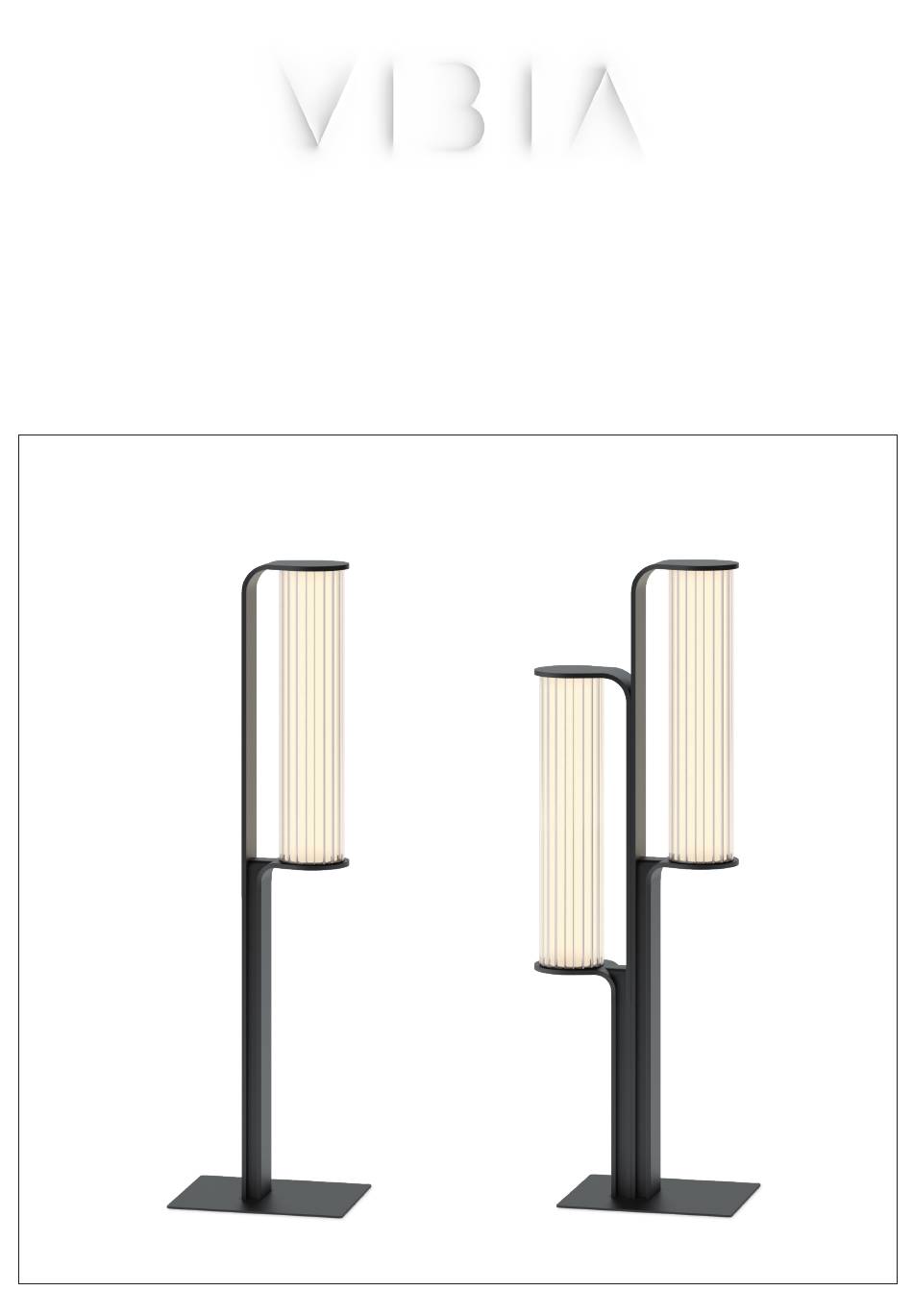

- Seite 1 Assembly instructions / Instrucciones de montaje / Montageanleitung Istruzioni di montaggio / Instructions de montage Class Design by Sebastian Herkner Version E01...
- Seite 2 - Die Leuchte nicht get technical assistance para futuras consultas. il manuale prima di l'installation du auseinanderbauen, contact VIBIA. Any - No desmonte, iniziare l'installazione luminaire. Sauvegardez baulich ändern oder change or modification modifique, ni intente ces instructions pour dell'apparecchio.
- Seite 3 Index / Índice / Index / Indice / Index Step 1 Product Spec Sheet Step 2 Supplied Materials Step 3 Installation Preparation Step 4 Electrical Connection Step 5 Product Assembly 3/17...
- Seite 4 Step 1/5 Product Spec Sheet Technical specifications / Especificaciones técnicas / Technische Daten Specifiche tecniche / Caractéristiques techniques 2800 Net Weight / Peso Neto / Netto-Gewicht 9,60 kg 1 x LED 3,5W 150mA. IP65 220-240V 50/60 Hz Peso netto / Poids net 2805 Net Weight / Peso Neto / Netto-Gewicht 12,80 kg 2 x LED 3,5W 150mA.
- Seite 5 Step 2/5 Supplied Materials Supplied material / Material suministrado / Geliefertes Material Materiale incluso / Matériel fourni 2800 2805 1. Allen key / Llave allen / Inbusschlüssel / Chiave a brugola / Clé Allen 1 un. 1 un. 2. Lighting fixture / Estructura luminaria / Leuchtenstruktur / Struttura lampada / Structure du luminaire 1 un.
-
Seite 6: Installation Preparation
Step 3/5 Installation Preparation 22 cm 17 cm 15 cm ANCHOR BOLT OPTION CONCRETE SCREWS OPTION 17 cm 17 cm - Mains power cable - Cable de su instalación eléctrica - Kabel Ihrer Elektroinstallation - Cavo della tua installazione elettrica - Câble de votre installation électrique 15 cm 15 cm... - Seite 7 Step 3/5 Installation Preparation 7/17...
- Seite 8 Step 3/5 Installation Preparation ANCHOR BOLT OPTION - Holes for drainage - Agujeros de drenaje - Entwässerungsloch - Foro di drenaggio - Orifice d'évacuation - Nuts (not supplied) - Tuercas (no suministrados) - Mutter (nicht im Lieferumfang) - Dadi (non incluse) - Écrou (non fournies) CONCRETE SCREWS OPTION - Holes for drainage...
- Seite 9 Step 3/5 Installation Preparation ref. 2800 ref. 2805 ref. 2805 ref. 2800 9/17...
- Seite 10 Step 3/5 Installation Preparation ref. 2800 ref. 2805 10/17...
-
Seite 11: Electrical Connection
Step 4/5 Electrical Connection 4.1A - PUSH 4.1B - DALI 4.1C - CASAMBI C A SA M Refs.: Refs.: Refs.: 280011/15 280011/11 280011/1Z_30 280511/15 280511/11 280511/1Z_30 4.1A PUSH DIMMING SYSTEM CONNECTION 4.2A POLES Refs.: 280011/15 280511/15 - Only for product references ending in 5 - Solo para los productos terminados en 5 - Nur für Produkte, die auf 5 enden - Solo per i prodotti che terminano con 5... -
Seite 12: Inhaltsverzeichnis
Step 4/5 Electrical Connection 4.1B DALI DIMMING SYSTEM CONNECTION 4.2B - Only for product references ending in 1 - Solo para los productos terminados en 1 - Nur für Produkte, die auf 1 enden - Solo per i prodotti che terminano con 1 - Uniquement pour les produits terminés en 1 POLES 12/17... - Seite 13 Step 4/5 Electrical Connection 4.1C CASAMBI CONNECTION WITH REMOTE WATERTIGHT BOX - Electric cable (not supplied) - Cable eléctrico (no suministrados) - Stromkabel (nicht im Lieferumfang) - Cavo elettrico (non incluse) - Câble électrique (non fournies) 220-240V Max. 9 mts. of cable CLOSED OPENED O Min.
- Seite 14 Step 4/5 Electrical Connection 4.2C Max. 9 mts. of cable C A S A M 14/17...
- Seite 15 Step 4/5 Electrical Connection 4.3C C A S A M - Only for product references ending in Z - Solo para los productos terminados en Z - Nur für Produkte, die auf Z enden - Solo per i prodotti che terminano con Z - Uniquement pour les produits terminés en Z 4.4C CLOSED...
-
Seite 16: Product Assembly
Step 5/5 Product Assembly 16/17... -
Seite 17: Instandhaltung
Verbindung stata acquistata. l’avez acheté. bei dem Sie die Leuchte bezogen haben. VASELINE - VASELINA - WAZELINE Vibia Lighting, S.L.U. 7 gr. Spain & Portugal T. +34 934 796 970 International T. +34 934 796 971 customer.service@vibia.com www.vibia.com...
