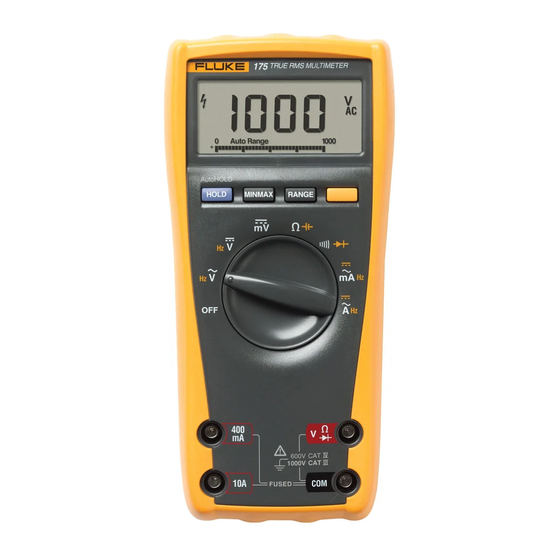

Fluke 175 Bedienungsanleitung

True rms multimeters
Vorschau ausblenden Andere Handbücher für 175:
Inhaltsverzeichnis

Werbung

Quicklinks

®
Models 175, 177, 179
True RMS Multimeters
Bedienungs-Handbuch
October 2000 (German)
© 2000 Fluke Corporation. All rights reserved. Printed in USA.

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Fluke 175

Inhaltszusammenfassung für Fluke 175

  • Seite 1 ® Models 175, 177, 179 True RMS Multimeters Bedienungs-Handbuch October 2000 (German) © 2000 Fluke Corporation. All rights reserved. Printed in USA.
  • Seite 2 Transportschäden. Fluke bezahlt den Rücktransport für unter Garantie reparierte oder ersetzte Produkte. Vor Reparaturen, die nicht durch die Garantie abgedeckt sind, schätzt Fluke die Kosten und holt eine Ermächtigung ein; nach der Reparatur stellt Fluke die Kosten für Reparatur und Rücktransport in Rechnung.

  • Seite 3: Inhaltsverzeichnis

    Inhaltsverzeichnis Überschrift Seite Vor Gebrauch des Meßgeräts lesen: Warnungen und Sicherheitshinweise ......ii Kontaktaufnahme mit Fluke....................1 Warnungen und Vorsichtshinweise ..................1 Unsichere Spannung......................1 Prüfleiteralarm........................1 Batteriesparmodus (“Ruhemodus”) ..................2 Anschlüsse..........................2 Drehschalterpositionen ......................2 Anzeige..........................3 MIN-MAX-AVG-Aufzeichnungsmodus................... 4 Anzeigehaltemodus und AutoHOLD-Modus................

  • Seite 4: Vor Gebrauch Des Meßgeräts Lesen: Warnungen Und Sicherheitshinweise

    Vor Gebrauch des Meßgeräts lesen: Warnungen und Sicherheitshinweise Die folgenden Sicherheitsrichtlinien befolgen, um den sicheren Betrieb des Meßgeräts zu gewährleisten und eine Beschädigung des Meßgeräts zu vermeiden: ⇒ Das Meßgerät ausschließlich wie in diesem Handbuch beschrieben einsetzen, da sonst die im Meßgerät integrierten Schutzeinrichtungen beeinträchtigt werden könnten.

  • Seite 5: Kontaktaufnahme Mit Fluke

    Models 175, 177 & 179 True RMS Multimeters Warnungen und Vorsichtshinweise Die Fluke True RMS Multimeters, Modelle 175, 177 und 179, sind batteriebetriebene Effektivwert-Multimeter (hiernach “Meßgeräte” Eine “ Warnung” identifiziert gefährliche Bedingungen und genannt) mit 6000-Zählwerk, 3 3/4-Stellen-Anzeige und Aktivitäten, die Körperverletzungen oder Tod verursachen können.

  • Seite 6: Batteriesparmodus ("Ruhemodus")

    Models 175, 177 & 179 Bedienungs-Handbuch Batteriesparmodus (“Ruhemodus”) Drehschalterpositionen Das Meßgerät wechselt in den “Ruhemodus” und schaltet die Schalter- Anzeige ab, wenn das Gerät eingeschaltet ist und 20 Minuten lang position Meßfunktion nicht gebraucht wird. Um den Ruhemodus zu deaktivieren, die Wechselspannung von 0,1 mV bis 1000 V.

  • Seite 7: Anzeige

    Anzeige Anzeige Symbol Bedeutung MIN-MAX-Modus ist aktiviert. Höchst-, Niedrigst- oder Durchschnitts- M AX , MIN, AVG meßwert wird angezeigt. Meßeinheiten. µ ° ° mVA, Mk , kHz Gleichstrom (DC), Wechselstrom (AC). DC, AC Schwache Batterie. Leuchtet auf, wenn Batteriespannung unter 6 V ±...

  • Seite 8: Min-Max-Avg-Aufzeichnungsmodus

    Models 175, 177 & 179 Bedienungs-Handbuch MIN-MAX-AVG-Aufzeichnungsmodus Anzeigehaltemodus und AutoHOLD-Modus Im MIN-MAX-AVG-Aufzeichnungsmodus werden die niedrigsten Achtung und die höchsten Eingangswerte aufgezeichnet und der laufende Um Stromschlag zu vermeiden, die Betriebsart HOLD Durchschnitt aller Meßwerte berechnet. Wenn ein neuer Höchst- bzw. AutoHOLD nicht verwenden, um zu bestimmen, ob oder Niedrigstwert gemessen wird, piepst das Meßgerät.

  • Seite 9: Manuelle Und Automatische Bereichswahl

    Manuelle und automatische Bereichswahl Manuelle und automatische Bereichswahl Einschaltoptionen Das Meßgerät verfügt über manuelle und automatische Um eine Einschaltoption zu aktivieren, die entsprechende Taste Bereichswahl. beim Drehen des Drehschalters von der OFF-Position auf eine beliebige andere Position gedrückt halten. ⇒ Im Modus “Automatische Bereichswahl” wählt das Meßgerät den Bereich mit der besten Auflösung aus.

  • Seite 10: Grundlegende Meßfunktionen

    Models 175, 177 & 179 Bedienungs-Handbuch Messen von Widerstand Grundlegende Meßfunktionen Die Abbildungen auf den folgenden Seiten zeigen auf, wie grundlegende Meßfunktionen durchgeführt werden. Beim Anklemmen der Prüfleitungen an den Stromkreis oder das Gerät den gemeinsamen Prüfleiter (COM) vor der spannungs-...

  • Seite 11: Kontinuitätsprüfungen

    Grundlegende Meßfunktionen Kontinuitätsprüfungen Prüfen von Dioden Gute Diode Gute Diode HOLD MIN MAX RANGE HOLD MIN MAX RANGE HOLD MIN MAX RANGE MIN MAX HOLD RANGE Einzelpiepton AIK06F.EPS Rückwärts-Bias Vorwärts-Bias Messen von Temperatur (nur Modell 179) Schlechte Diode Schlechte Diode HOLD MIN MAX RANGE...

  • Seite 12: Messen Von Wechselstromstärke Und Gleichstromstärke

    Models 175, 177 & 179 Bedienungs-Handbuch Messen von Wechselstromstärke und Gleichstromstärke Messen von Frequenz Das Meßgerät mißt die Frequenz eines Signals. Der Auslösepegel Achtung ist 0 V, 0 A für alle Bereiche. Zur Vermeidung von Verletzungen und Beschädigung des Meßgeräts folgende Vorschriften einhalten:...

  • Seite 13: Verwendung Der Balkenanzeige

    Verwendung der Balkenanzeige Verwendung der Balkenanzeige Reinigung Die Balkenanzeige gleicht der Nadel eines analogen Meßgeräts. Das Gehäuse mit einem feuchten Lappen und mildem Die Balkenanzeige hat auf der rechten Seite einen > Reinigungsmittel abwischen. Keine Schleifmittel oder Überlastanzeiger ( ) und auf der linken Seite einen Lösungsmittel verwenden.

  • Seite 14: Ersetzen Der Batterien Und Sicherungen

    420 g AIK13F.EPS Sicherheitsnormen: Erfüllt ANSI/ISA S82.02.01, CSA C22.2- F1 Sicherung, 440 mA, 1000 V, flinke Sicherung Fluke PN 943121 1010.1, IEC 61010 bis 1000 V F2 Sicherung, 11 A, 1000 V, flinke Sicherung Fluke PN 803293 Überspannungskategorie III, 600 V Überspannungskategorie IV.
  • Seite 15 Spezifikationen Genauigkeit ( ± [ % des Meßwerts ] + [ Zählimpulse ] ) Funktion Bereich Auflösung Modell 175 Modell 177 Modell 179 mV Wechselspannung 600,0 mV 0,1 mV 1,0 % + 3 1,0 % + 3 1,0 % + 3...
  • Seite 16 Models 175, 177 & 179 Bedienungs-Handbuch Genauigkeit ( ± [ % des Meßwerts ] + [ Zählimpulse ] ) Funktion Bereich Auflösung Modell 175 Modell 177 Modell 179 Ampere Gleichstrom 60,00 mA 0,01 mA 1,0 % + 3 1,0 % + 3 1,0 % + 3 400,0 mA (600 mA für 18 h)
  • Seite 17 Spezifikationen Frequenzzähler-Empfindlichkeit Minimale Empfindlichkeit (RMS Sinuswelle) 1, 2 Eingangsbereich 2 Hz bis 45 Hz 45 Hz bis 10 kHz 10 kHz bis 20 kHz 20 kHz bis 50 kHz 50 kHz bis 100 kHz Volt Wechselstrom 600 mV Nicht-spezifiziert 80 mV 150 mV 400 mV Nicht-spezifiziert...
  • Seite 18 Models 175, 177 & 179 Bedienungs-Handbuch...
