Alternativ können Sie Pin 3 durch Drücken von Input Settings > Output Inhibit > DIO Pin 3 INH als Remote-
Sperreneingang konfigurieren. Bei dieser Einstellung wird die Polarität standardmäßig auf „Positive" festgelegt.
Konfigurieren Sie den Sperreneingangsmodus:
1. Drücken Sie Input Settings > Output Inhibit, um den Sperreneingangsmodus zu konfigurieren.
2. Wählen Sie den gewünschten Modus aus (Off, Latched oder Live).
Um die Sperrschutzfunktion aufzuheben, entfernen Sie zuerst das externe Sperrsignal. Wählen Sie dann Load
Settings > Protection Clear für alle Ausgänge. Dadurch wird die Sperrschutzfunktion aufgehoben und der Ausgang
in den vorherigen Betriebszustand versetzt.
Von der Remote-Schnittstelle:
Auswahl der Sperrfunktion:
DIG:PIN3:FUNC INH
Auswahl der Pin-Polarität:
DIG:PIN3:POL POS
DIG:PIN3:POL NEG
Festlegen des Sperrmodus auf Latching:
OUTP:INH:MODE LATC
Einstellen des Sperrmodus auf Live:
OUTP:INH:MODE LIVE
Deaktivierung des Sperrsignals (Inhibit):
OUTP:INH:MODE OFF
Fehler-/Sperrensystemschutz

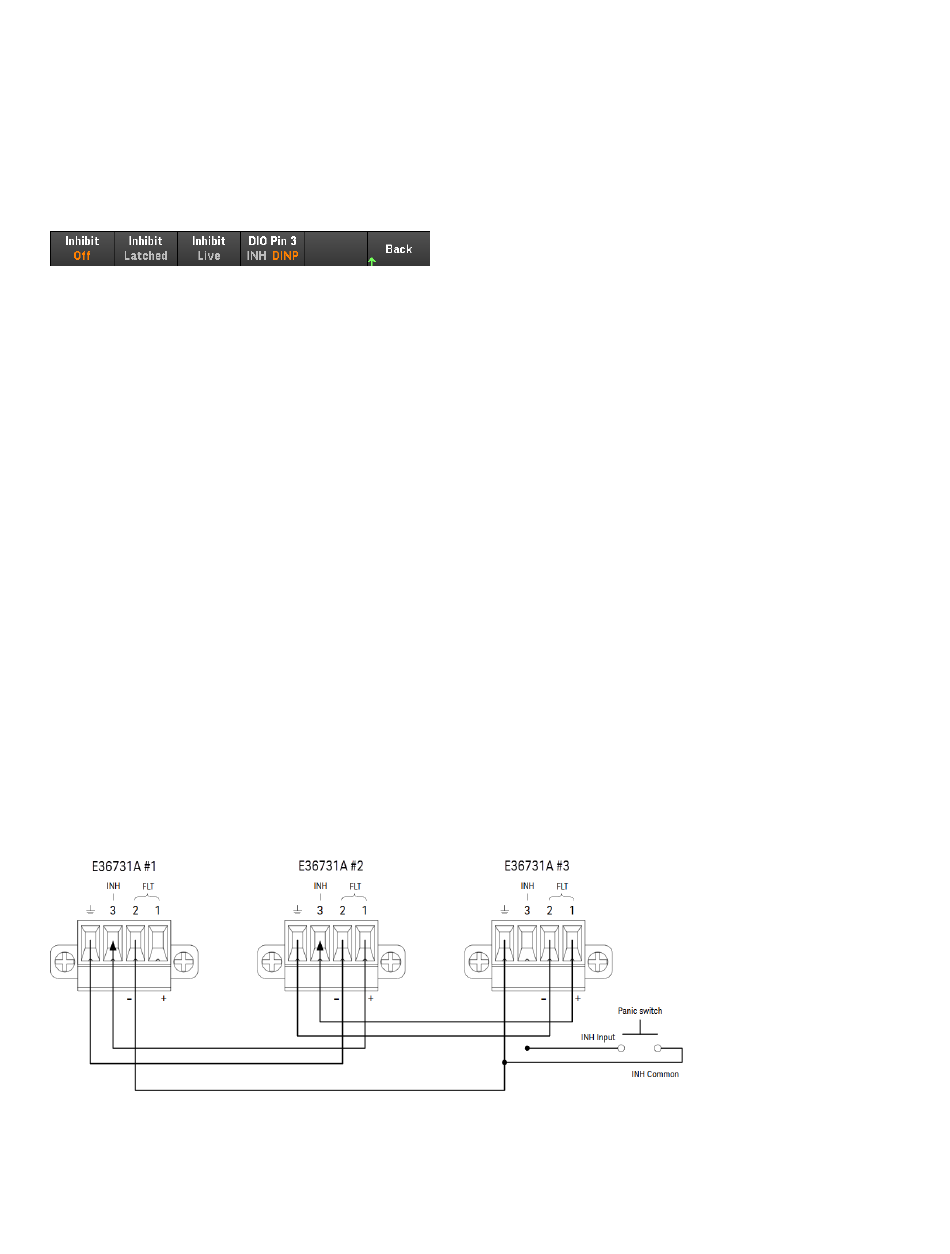

Die folgende Abbildung zeigt einige Möglichkeiten für die Verbindung der Fehler-/Sperren-Pins des Anschlusses.
Wie in der Abbildung dargestellt, deaktiviert ein interner Fehlerzustand in einem der Geräte alle Geräte ohne
Einschaltung des Controllers oder des externen Schaltkreises, wenn die Fehlerausgänge und Sperreneingänge
