Wartung
4.5
Installation eines Zusatzmoduls
Zusatzmodule erhalten ihre Stromversorgung über die XPorts des Extendermoduls. Ausnahme: Das USB-2.0-
Embedded-CON-Modul benötigt eine eigene Stromversorgung. Die XPorts sind auf der Leiterplatte beschriftet.
4.5.1
Lieferumfang
Prüfen Sie den Lieferumfang des Zusatzmoduls auf Vollständigkeit:
−
Zusatzmodul
−
Bis zu 3 XPort-Adapter je nach Ausführung (siehe nachfolgende Tabelle)

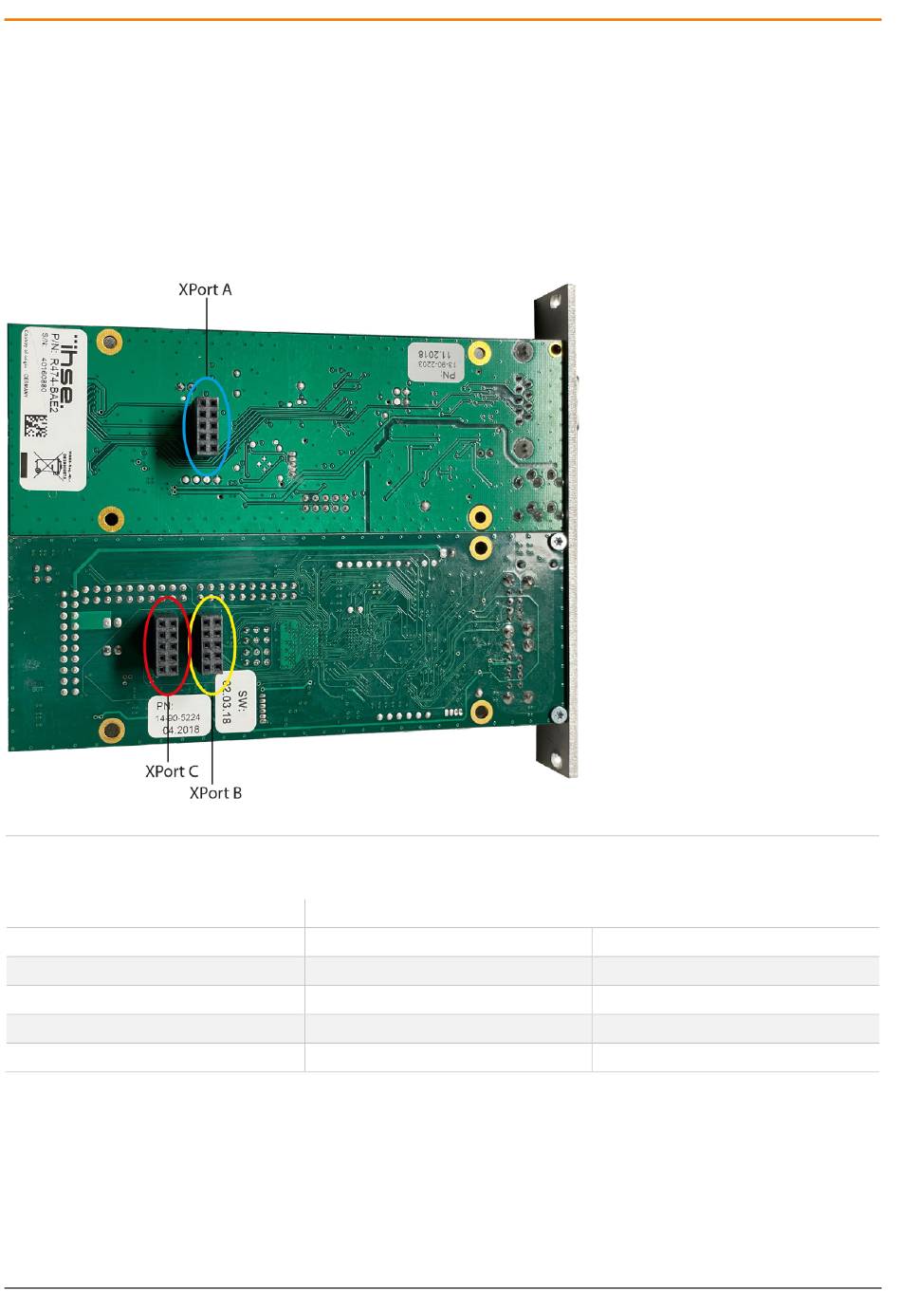

Abb. 53
Extendermodul mit XPort-Adaptern
Von der Frontplatte aus gesehen befinden sich die XPorts wie in der Tabelle gelistet auf der linken oder rechten
Baugruppe des Zusatzmoduls:
Baugruppe A (links)
XPort A
Audiomodule (BAx, BDx, BSx, BBx)
-
-
-
48
Baugruppe B (rechts)
XPort B
-
USB-HID-Modul (BxH)
Embedded USB-2.0-Modul (BxE)
Embedded USB-2.0-Modul (BxE2)
Chassis 474-BODY
XPort C
-
-
-
Embedded USB-2.0-Modul (BxE2)
