Schritt 12
BW24-GE

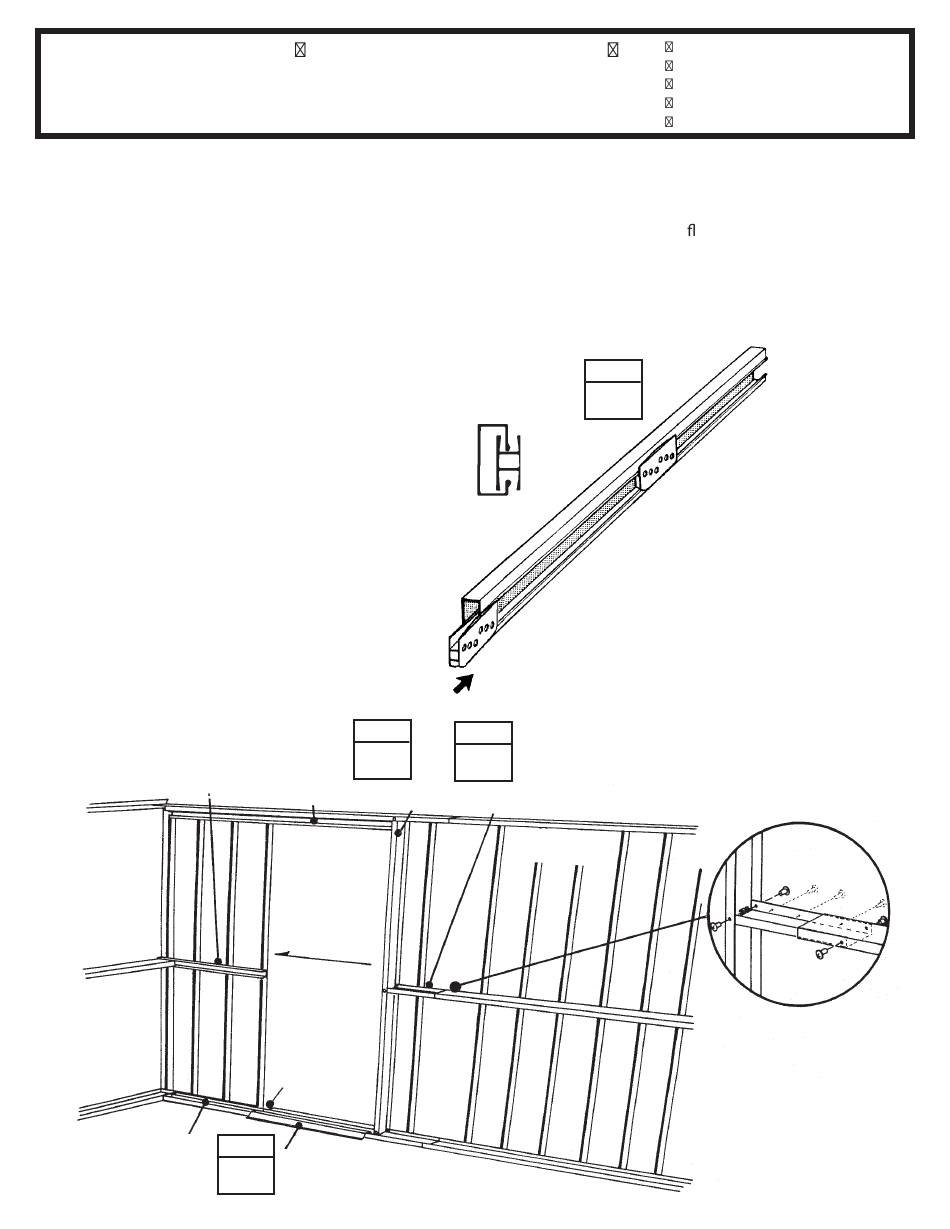

Mit den vorherigen Stufen der seitlichen
Eingangstür und dieser Abbildung können
Sie die Eingangstür an 2 Stellen entlang der
Rückwand installieren. Wie auch immer Sie
sich entscheiden, die Tür gleitet immer zur
Ecke des Gebäudes.
1
Installieren Sie dieuntere Türschiene
und Rampe mit 1/4" (6 mm) Schrauben
und Muttern.
2
Fixieren Sie den Verbindungskanal oben,
am Heckrahmen und an der Tragsäule
mit Schrauben und Muttern und an dem
Wandpaneel mit Schrauben. Tragsäule mit
Schrauben und Muttern an den Hinterrah-
men befestigen. Klappen Sie die Rückwand
etwas von der Säule weg, um Schrauben
und Muttern anzuziehen.
3
Positionieren Sie dieTürschlitten auf die
Ständer, vom Ende der Türschiene aus, wie
in der Endansicht gezeigt.
7948
Step 13
7517
Hierzu benötigen Sie folgende Teile
Hintere Eingangstür alle
Schritt
4
7958
Türposition
Option I
Tür
Schlittenrichtung
Kerbe
Schritt
7560
INNERHALB VON
1
GEBÄUDE
Größen
ENDANSICHT
DER SCHIENE
Schritt
2
7951
8530
Türposition
Option II
26
7517 Untere Türschiene (1)
7560 Rampe (1)
8530 Verbindungskanal (1)
7951 Stützsäule (1)
7958 Türlaufschiene (1)
4
Positionieren Sie die Türschiene auf
die Innenseite des Hinterrahmens, an
der Tragsäule anliegend. Mit kurzem
Schienen ansch unten, Rahmen mit 4
Schrauben am 2., 3., 4. und 5. Loch in der
Tragsäule befestigen.
Schritt
3
Innere
