Inhaltszusammenfassung für acoustic line Galeo XT System

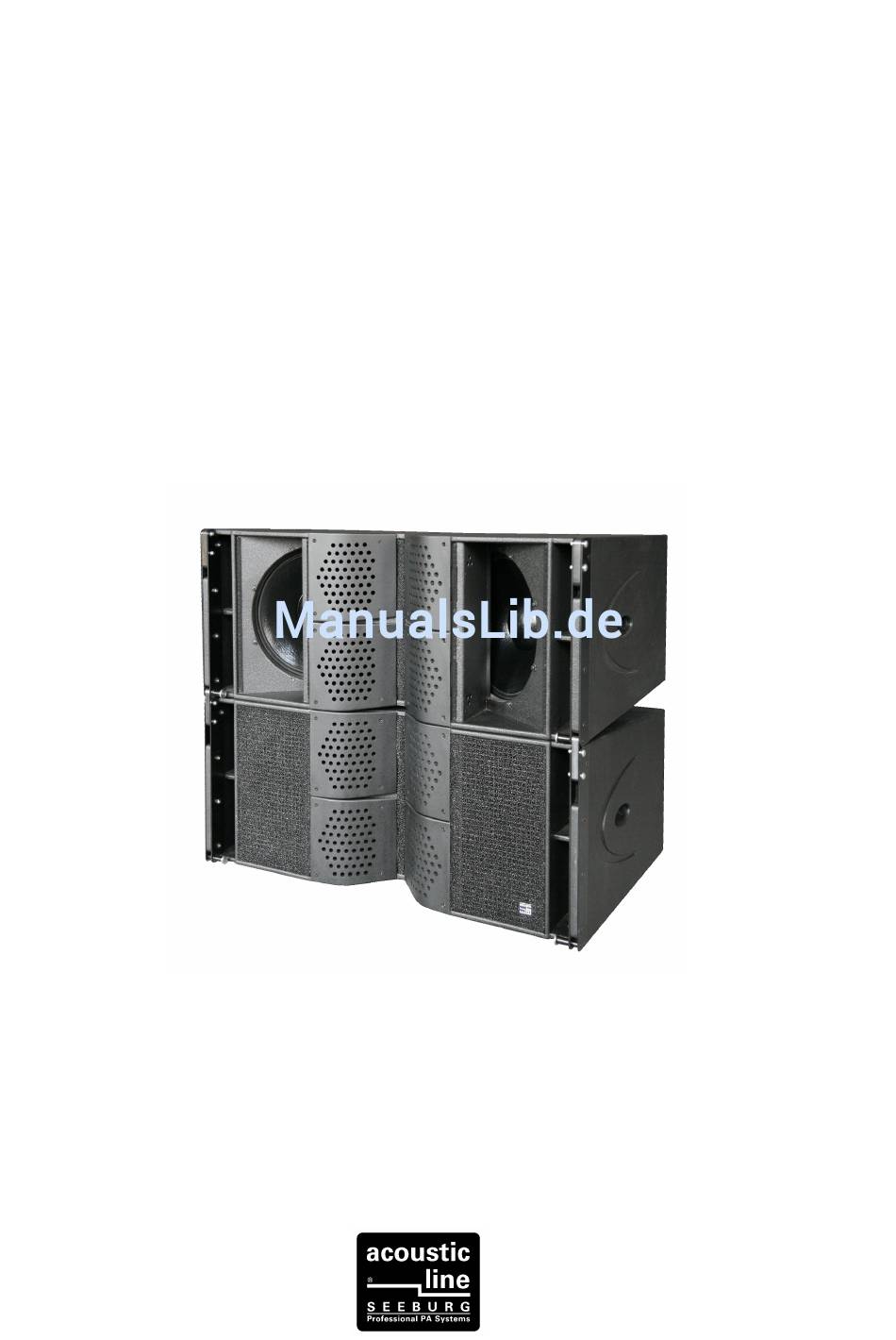

- Seite 1 Benutzerhandbuch Galeo XT System Galeo XT Cylindric Wave Unit Galeo XT Flug-Cradle Stand: 09/2008...
-
Seite 2: Inhaltsverzeichnis
Teil 2 - Aufbau und Rigging Transport ................... 9 EASE Focus ................10 Auf- und Abbau................ 11 Teil 3 – Inbetriebnahme Systemrack................14 Controllersetups ..............15 Verkabelung ................16 Klangoptimierung..............17 Anhang Datenblatt Galeo XT mit technischen Daten SEEBURG acoustic line... -
Seite 3: Vorwort
Metallteile deren maximale Belastbarkeiten. Wünschen Sie weiterführende Informationen oder haben Anregungen zu diesem Handbuch, wenden Sie sich bitte an: SEEBURG acoustic line Produktions- und Vertriebsgesellschaft mbH Auweg 32 89231 Senden 07307 / 9700 – 0 www.seeburg.net info@seeburg.net SEEBURG acoustic line... -
Seite 4: Teil 1 - Allgemeine Informationen
Stählen ausgeführt, die bei anhaltender Feuchtigkeit teilweise zu Flugrost neigen. Halten Sie die Flugfittings – insbesondere die Polyureabeschichtung federbelasteten Bolzen aus hochfestem Werkzeugstahl und die Distanzer – trocken behandeln alle kritischen Stellen regelmäßig entsprechenden Pflegemitteln. SEEBURG acoustic line... -
Seite 5: Sicherheitshinweise
Fachpersonal erfolgen, das mit den einschlägigen Bestimmungen vertraut ist, sich ihnen entsprechend verhält und handelt. Beachten Sie, dass alle zitierten Vorschriften in erster Linie für Deutschland gelten. Arbeiten Sie in anderen Ländern nach den jeweiligen Bestimmungen. SEEBURG acoustic line... -
Seite 6: Abstrahlverhalten 80° /120
Schalldruckpegel auf Achse, weil die Energie über einen breiteren Raumwinkel Abstrahlwinkel horizontal und vertikal Galeo XT 80° verteilt wird. In aller Regel befinden sich die Elemente mit 120° Abdeckungen jedoch näher beim Zuhörer und ein zusätzlicher Mittelhochtonabfall wird bei großen Lautstärken eher als angenehm empfunden. SEEBURG acoustic line... -
Seite 7: Kombination Mit Galeo
(z.B. TSM12) Lautsprecherbox am Transition Cradle geflogen werden. Hierzu wird über einen Adapter der Flugbügel am Transition Cradle montiert und kann auch horizontal eingedreht werden. Bei sehr breiten Bühnen und gleichzeitig niedrigen Arrayhöhen kann eine solche Anwendung sogar das sonst oft nötige Nearfill ersetzen. SEEBURG acoustic line... -
Seite 8: Maximalpegel
Frequenzüberschneidung zu den Subwoofern zu arbeiten. Laufzeit und Phasenlage der Subwoofer zum Galeo XT müssen aber unbedingt angepasst Galeo Sub werden, um im Zuhörerbereich eine ideale Addition zu erhalten. Die Trennfrequenz der zusätzlichen Subwoofer sollte nicht über 80Hz liegen. SEEBURG acoustic line... -
Seite 9: Teil 2 - Aufbau Und Rigging
Flightcase ist nicht vorgesehen. Der Dolly hat die Grundfläche einer Galeo XT Einheit und besitzt mit 60cm Breite praktisches Truckmaß. Rasten Sie während der Fahrt im LKW oder auf Flächen mit Neigung unbedingt die Bremsen am Rollenwagen ein, um ein ungewolltes Wegrollen zu verhindern. SEEBURG acoustic line... -
Seite 10: Ease Focus
Ergebnis zur Folge haben. Allgemeine Informationen zur Benutzung der EASE Focus Aiming Software finden Sie im Internet unter www.easefocus.de. Für genauere Simulationen mit Raumeinfluss stehen auf unserer Homepage www.seeburg.net im Downloadbereich auch die Systemdaten für EASE 4.0. SEEBURG acoustic line... -
Seite 11: Auf- Und Abbau
Personen: Ein Mitarbeiter bedient den Kettenzug bzw. die Motorsteuerung und befindet sich in Sicht und Rufreichweite der beiden Mitarbeiter an den Lautsprecherboxen, die die Winkelung vornehmen. Er muss die Auswirkungen des Kettenzuges auf das Array wahrnehmen und sofort reagieren können. SEEBURG acoustic line... - Seite 12 Sie erst bei sicherer Verbindung die Winkelung vor (2.). Der Bolzen kann im gezogenen Zustand auf dem hinteren Distanzer gleiten, der dann nur zur richtigen Bohrung geführt werden muss und dort durch die Federwirkung einschnappt. Die Griffe der Bolzen müssen direkt an den Führungshülsen anliegen. SEEBURG acoustic line...
- Seite 13 Grund der möglichen Windlast nicht höher als 5m über Bodenniveau liegen. Selbstverständlich sind auch größere Arrays möglich, müssen dann aber entsprechend abgespannt und verzurrt werden, um einen sicheren Stand auch Flugfitting hinten bei Wind zu gewährleisten. (Gesonderter Nachweis erforderlich!) SEEBURG acoustic line...
-
Seite 14: Teil 3 - Inbetriebnahme
Rollenwagen daher leicht abmontiert werden, um die Systemracks aufeinander zu stapeln. Nutzen Sie die Systemracks gemäß den Bestimmungen der Hersteller der eingebauten Komponenten. Dies beinhaltet insbesondere den Feuchtigkeits- bzw. Regenschutz, den Temperatureinsatzbereich und die Sicherstellung einer ausreichend dimensionierten Spannungsversorgung. SEEBURG acoustic line... -
Seite 15: Controllersetups
Mitteltonbereichs kommt dem natürlichen Lautstärkeempfinden der Zuhörer entgegen und sollte nicht vollständig ausgeglichen werden. Eine Anpassung an Geschmack und Raum sollte stets im Summenequalizer bzw. Eingangsequalizer der Systemcontroller vorgenommen werden, um die Phasenlage der Einzelwege zueinander bei der Trennfrequenz nicht zu beeinflussen. SEEBURG acoustic line... -
Seite 16: Verkabelung
Flugfitting oder direkt am Flug Cradle angebracht werden kann. Vermeiden Sie lange Kabelwege und setzen Sie bei unumgänglich langen Strecken 8 x 4mm² statt der üblichen 8 x 2.5mm² Kabel ein, um die volle NL8 Speakon Coding Leistungsfähigkeit des Galeo XT auszuschöpfen. SEEBURG acoustic line... -
Seite 17: Klangoptimierung
Frequenzgang zu entzerren, sondern in erster Näherung auf eine abfallende Gerade von tiefen zu hohen Frequenzen mit einer leichten Bassüberhöhung. Zusätzlich kann eine breitbandige Absenkung im Bereich um 2…4kHz nötig Mögliche Zielkurve zur Optimierung sein, da hier das Ohr vergleichsweise empfindlich ist. SEEBURG acoustic line... - Seite 18 Anhang SEEBURG acoustic line...
