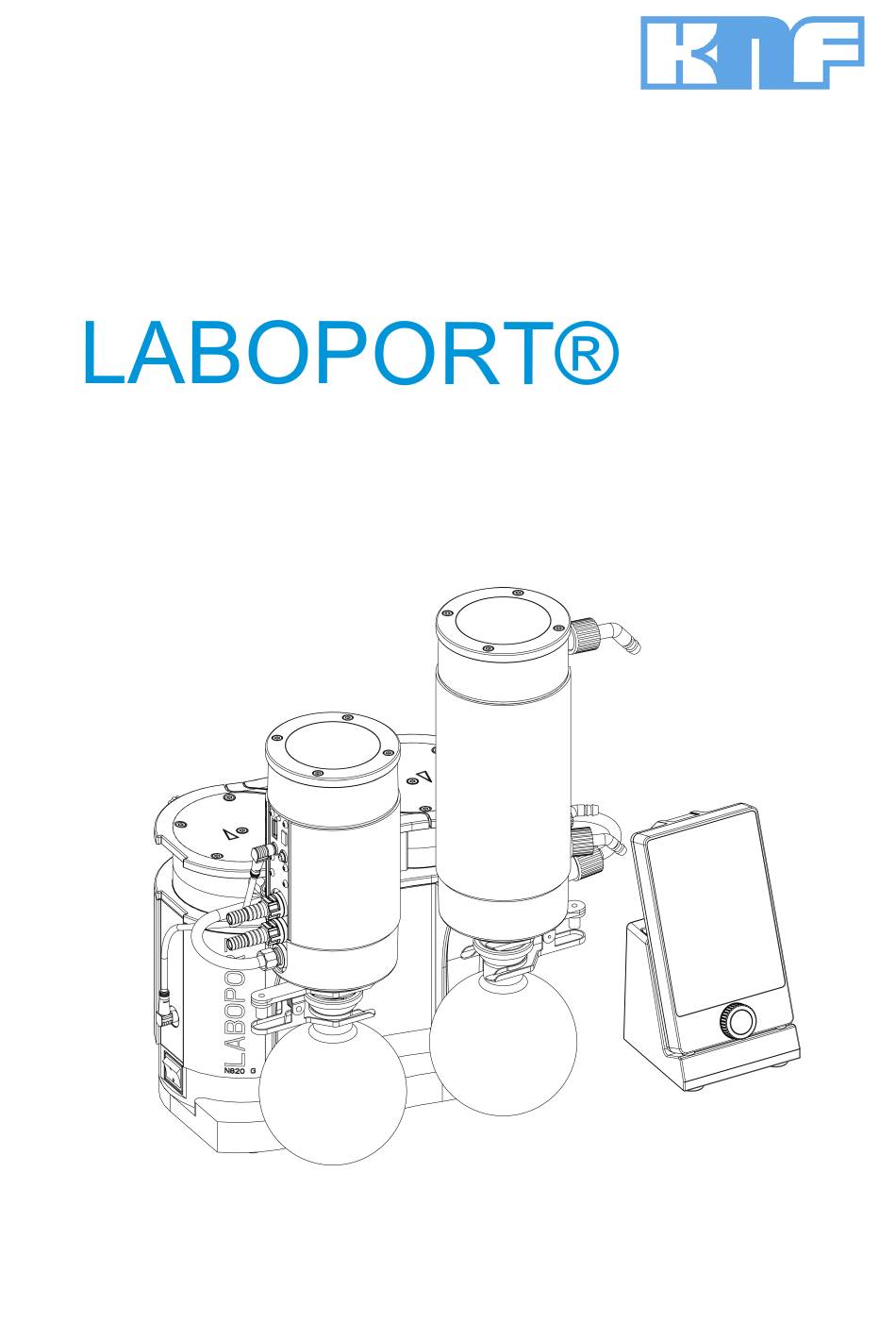

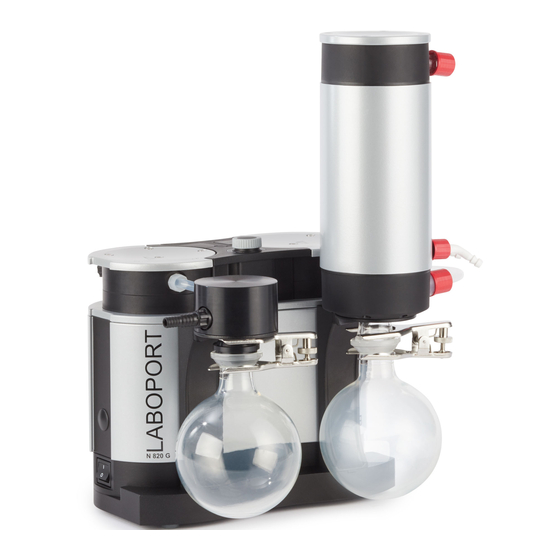

- Seite 1 KNF 339416-339418 06/22 SC820G / SC840G ORIGINAL-BETRIEBSANLEITUNG DEUTSCH VAKUUMSYSTEM Hinweis! Lesen und beachten Sie vor Betrieb der Pumpe und des Zubehörs die Be- triebs- und Montageanleitung und die Sicherheitshinweise!
-
Seite 2: Inhaltsverzeichnis
Inhaltsverzeichnis 1 Lieferumfang .................. 4 2 Zu diesem Dokument ................ 6 2.1 Umgang mit der Betriebsanleitung.......... 6 2.2 Haftungsausschluss.............. 6 2.3 Mitgeltende Dokumente .............. 7 2.4 Symbole und Kennzeichnungen ........... 7 2.5 Abkürzungsverzeichnis ............... 10 3 Sicherheit .................... 11 3.1 Personal und Zielgruppe............. 11 3.2 Verantwortung des Betreibers ............ - Seite 3 10 Vakuumsystem bedienen.............. 54 10.1 Handterminal................ 54 10.2 Bedienung ohne Handterminal ........... 71 11 Instandhaltung.................. 72 11.1 Instandhaltungsplan.............. 73 11.2 Reinigung.................. 74 11.3 Membrane, Ventilplatten/Dichtungen und O-Ringe wechseln .. 75 11.4 O-Ringe am kompletten Vakuumsystem wechseln (optional) .. 84 12 Ersatzteile und Zubehör .............. 88 12.1 Ersatzteile ...................
-
Seite 4: Lieferumfang
Ladeschale § Bluetoothstick Handterminal § Bluetoothstick Vakuumsystem § Signalkabel § Beschichtete Auffangkolben (2x) § Kolbenklemme (2x) § Schlüssel für Schlauchnippel (SW 14) § Netzteil inkl. Steckereinsatz (EU, US, UK, AU) § Netzkabel § Betriebsanleitung § QuickStart Original-Betriebsanleitung, KNF 339416-339418 06/22... - Seite 5 1. Überprüfen Sie das Vakuumsystem und das mitgelieferte Zubehör nach dem Auspacken auf Transportschäden. 2. Bei beschädigter Verpackung informieren Sie den verant- wortlichen Spediteur, damit ein Schadensprotokoll erstellt werden kann. Für weitere Informationen lesen Sie das Ka- pitel 7 Transport [} 38]. Original-Betriebsanleitung, KNF 339416-339418 06/22...
-
Seite 6: Zu Diesem Dokument
Die Betriebsanleitung ist Teil des Vakuumsystems. à Bei Unklarheiten zum Inhalt der Betriebsanleitung fragen Sie bitte beim Hersteller nach (Kontaktdaten: siehe www.knf.com). Halten Sie dafür Typ und Seriennummer des Vakuumsystems bereit. à Lesen Sie die Betriebsanleitung, bevor Sie das Vakuum- system in Betrieb nehmen. -
Seite 7: Mitgeltende Dokumente
Zu diesem Dokument Vakuumsystem SC820G / SC840G 2.3 Mitgeltende Dokumente Die aufgelisteten Dokumente müssen zusätzlich berücksich- tigt werden. Die gültigen Versionen sind auf www.knf.com/ Downloads verfügbar. § Datenblatt § 3D-Modell Weiter zu beachten sind: § Lokale AGB § Verkaufsunterlagen und Vereinbarung zwischen KNF und Kunde. - Seite 8 Tab.1: Gefahrenstufen Sonstige Hinweise und Symbole à Hier steht eine auszuführende Tätigkeit (ein Schritt). 1. Hier steht der erste Schritt einer auszuführenden Tätig- keit. Weitere fortlaufend nummerierte Schritte folgen. Dieses Zeichen weist auf wichtige Informationen hin. Original-Betriebsanleitung, KNF 339416-339418 06/22...
- Seite 9 Allgemeines Gebotszeichen Netzstecker ziehen Fußschutz benutzen Handschutz benutzen WEEE Symbol für die getrennte Erfassung von Elektrogeräten und Elektronikgeräten. Die Verwendung dieses Symbols bedeutet, dass dieses Produkt nicht mit dem normalen Haushaltsabfall entsorgt werden darf. Tab.2: Piktogrammerklärung Original-Betriebsanleitung, KNF 339416-339418 06/22...
-
Seite 10: Abkürzungsverzeichnis
2.5 Abkürzungsverzeichnis Abkürzung Benennung PTFE Polytetrafluorethylen FFPM Perfluorkautschuk PVDF Polyvinylidenfluorid Polypropylen Fluorkautschuk Fluorethylenpropylen Tab. Tabelle Abb. Abbildung Bzw. beziehungsweise z.B. Zum Beispiel zul. zulässig u.A. Unter Anderem ggf. Gegebenenfalls Max. Maximal Min. Minimal Hochleistungskondensator Abscheider Handterminal Ladeschale Original-Betriebsanleitung, KNF 339416-339418 06/22... -
Seite 11: Sicherheit
Fachpersonal ist eine Person, - eine einschlägige fachliche Berufsausbildung in dem Be- reich hat, der in dem jeweili- gen Textabsatz behandelt wird; - über aktuelle Kenntnisse in dem Bereich verfügt, der im jeweiligen Textabsatz behan- delt wird. Tab.3: Zielgruppe Original-Betriebsanleitung, KNF 339416-339418 06/22... -
Seite 12: Verantwortung Des Betreibers
Ein- und Ausgänge bei den Gasanschlüssen dürfen nicht ver- tauscht werden. Zubehör Laboreinrichtungen oder zusätzliche Komponenten, die an ein Vakuumsystem angeschlossen werden, müssen auf die pneumatischen Daten des Vakuumsystems ausgelegt sein (siehe 5 Technische Daten [} 26]). Original-Betriebsanleitung, KNF 339416-339418 06/22... -
Seite 13: Sicherheitsbewusstes Arbeiten
Verunreinigungen geschützt ist. Prüfen Sie die Dichtheit der Verbindungen zwischen Rohrlei- tungen der Anwendung und dem Vakuumsystem (bzw. der Verschaltung des Vakuumsystems) regelmäßig. Undichte Verbindungen bergen die Gefahr, gefährliche Gase und Dämpfe aus dem Pumpsystem freizusetzen. Original-Betriebsanleitung, KNF 339416-339418 06/22... -
Seite 14: Medien
Beachten Sie, dass die zulässige Umgebungstemperatur (sie- he 5 Technische Daten [} 26]) nicht überschritten wird. Berücksichtigen Sie ggf. äußere Energiequellen (z. B. Strah- lungsquellen), die das Medium zusätzlich erhitzen können. Fragen Sie im Zweifelsfall den KNF-Kundendienst. Original-Betriebsanleitung, KNF 339416-339418 06/22... -
Seite 15: Verwendung
Substanzen § Brennstoffen § Explosivstoffen § Fasern § Oxidationsmitteln § Lebensmitteln. Die Vakuumsysteme dürfen nicht zur gleichzeitigen Erzeu- gung von Vakuum und Überdruck genutzt werden. An der Saugseite des Vakuumsystems darf kein Überdruck angelegt werden. Original-Betriebsanleitung, KNF 339416-339418 06/22... -
Seite 16: Richtlinien Und Normen
§ EN 61326-1 Der medienberührte Teil der Pumpen erfüllt folgende harmo- nisierte Normen: § EN ISO 80079-36 § EN ISO 80079-37 § EN 1127-1 Die Pumpen entsprechen nach IEC 664: § Überspannungskategorie II § Verschmutzungsgrad 2 Original-Betriebsanleitung, KNF 339416-339418 06/22... -
Seite 17: Kundendienst Und Reparatur
3.8 Kundendienst und Reparatur Kundendienst Die Vakuumsysteme sind wartungsfrei. Jedoch empfiehlt und Reparaturen KNF, das Vakuumsystem regelmäßig bzgl. auffälliger Verän- derungen der Geräusche und Vibrationen zu prüfen. Lassen Sie Reparaturen an den Vakuumsystemen nur vom zuständigen KNF-Kundendienst durchführen. Gehäuse mit spannungsführenden Teilen dürfen nur von Fachpersonal geöffnet werden. -
Seite 18: Explosionsschutz
[} 24]) Tab.5: Explosionsschutzkennzeichnung Für die Vakuumsysteme wurde eine Zündgefahrenbewertung entsprechend den Normen DIN EN ISO 80079-36 und DIN EN ISO 80079-37 durchgeführt. Die Explosionsschutzkennzeichnung finden Sie auch an fol- gender Stelle: § Typenschild Vakuumsystem Original-Betriebsanleitung, KNF 339416-339418 06/22... -
Seite 19: Hinweise Zur Ex-Kennzeichnung
Explosionsschutz Vakuumsystem SC820G / SC840G 4.2 Hinweise zur EX-Kennzeichnung Das vorliegende KNF Vakuumsystem ist mit der folgenden Gerätekennzeichnung nach der aktuellsten Explosionsschutz- Richtlinie gekennzeichnet. Die Kennzeichnung ist nur für die Förderstrecke (medienberührten Bereich) des Vakuumsys- tems gültig: Abb.2: EX-Kennzeichnung des Vakuumsystems Vakuumsysteme der Kategorie „3/-G“... -
Seite 20: Erläuterungen Zur Explosionsschutzkennzeichnung
Gerätegruppe II Gerätegruppe II gilt für Geräte zur Verwendung in den übri- gen Bereichen, die durch eine explosionsfähige Atmosphäre gefährdet werden können. 4.3.2 Gerätekategorien für Gas Die Gerätekategorie beschreibt die Häufigkeit und die Dauer des Auftretens von explosionsfähiger Atmosphäre im Betrieb. Original-Betriebsanleitung, KNF 339416-339418 06/22... - Seite 21 Geräte dieser Kategorie sind zur Verwendung in Bereichen be- stimmt, in denen nicht damit zu rechnen ist, dass eine explosions- fähige Atmosphäre durch aufgewirbelten Staub auftritt, aber wenn sie dennoch auftritt, dann aller Wahrscheinlichkeit nach nur selten und während eines kurzen Zeitraums. Tab.6: Original-Betriebsanleitung, KNF 339416-339418 06/22...
- Seite 22 (siehe Kennzeichnung auf dem Typenschild) oder die nicht explosiv und nicht brennbar sind. Umgebung des Das Gerät darf nicht in explosionsgefährdeten Bereichen auf- Geräts gestellt werden. Es ist nur, entsprechend seiner Kennzeich- nung (siehe Typenschild), zur Förderung von explosionsfähi- ger Atmosphäre geeignet. Original-Betriebsanleitung, KNF 339416-339418 06/22...
-
Seite 23: Zündschutzart
Flüssigkeitskapselung „k“ Tab.9: Für die Geräte wurde eine Zündgefahrenbewertung entspre- chend den Normen DIN EN ISO 80079-36 und DIN EN ISO 80079-37 durchgeführt. Die Schutzziele wurden durch die An- wendung der Zündschutzart konstruktive Sicherheit „c“ er- reicht. Original-Betriebsanleitung, KNF 339416-339418 06/22... -
Seite 24: Besondere Einsatzbedingungen
Witterungs- und Korrosi- onsschutzverkleidung erfolgen. § Stellen Sie das Gerät nicht in explosionsgefährdeten Be- reichen auf. Es ist nur zur Förderung von explosionsfähi- ger Atmosphäre, entsprechend ihrer Kennzeichnung (sie- he Typenschild), geeignet. Original-Betriebsanleitung, KNF 339416-339418 06/22... - Seite 25 Explosionsschutz Vakuumsystem SC820G / SC840G § Stellen Sie das Gerät so auf, dass es von außen nicht be- schädigt werden kann. § Stellen Sie das Gerät so auf, dass es keiner UV-Strahlung ausgesetzt ist. Original-Betriebsanleitung, KNF 339416-339418 06/22...
-
Seite 26: Technische Daten
PTFE-beschichtet Ventil FFPM Verschaltung Pumpe PTFE/FFPM Gasballast PTFE/FFPM Schlauchnippel AS PVDF/FPM Abscheideradapter Schlauchverbindung AS FEP/FPM Schlauchverbindung HLK FEP/FPM/PP Schlauchnippel HLK PVDF Überdruckventil PTFE Drucksensor Keramik Dichtringe FPM, FFPM Belüftungsventil FPM, FFPM Tab.11: Materialien der medienberührten Bauteile Original-Betriebsanleitung, KNF 339416-339418 06/22... - Seite 27 **Liter im Normzustand (1013 hPa, 20°C; basierend auf ISO 8778 und ISO 21360-1/2) Pneumatische Anschlüsse Parameter Wert Schlauchanschluss Einlass ID 8 / 9,5 [mm] (Schlauchnippel) Schlauchanschluss Auslass [mm] ID 8 / 9,5 (Schlauchnippel) Tab.13: Pneumatische Anschlüsse Original-Betriebsanleitung, KNF 339416-339418 06/22...
- Seite 28 50/60 50/60 Leistungsaufnahme [W] Max. Stromaufnahme [A] 0,66 – 0,35 1,0 – 0,6 Max. zulässige Netzspan- ± 10% ± 10% nungsschwankungen Tab.14: Elektrische Daten Gewicht Gerätetyp Einheit Gewicht SC820G [kg] 12,4 SC840G [kg] 14,8 Tab.15: Gewicht Original-Betriebsanleitung, KNF 339416-339418 06/22...
- Seite 29 [m ü. NN] Schutzart Vakuumsystem IP30 Maße L x H x B [mm] SC820G 347 x 416 x 260 SC840G 366 x 416 x 274 § Geräteschutz Überstromschutz § Übertemperaturschutz (Antrieb) § Blockierschutz (Antrieb) Tab.16: Sonstige Parameter Original-Betriebsanleitung, KNF 339416-339418 06/22...
- Seite 30 2600 mAh; schnelllade- fähig; siehe Ersatzteillis- te in Kapitel 12.1 Ersatz- teile [} 88] Akku-Betriebsdauer* Bis zu 8h, abhängig von Häufigkeit der Eingaben und der Datenübertra- gung Ladezeit* Ca. 1 Tab.17: *Angabe gilt für die serienmäßig enthaltenen Akkus Original-Betriebsanleitung, KNF 339416-339418 06/22...
- Seite 31 Technische Daten Vakuumsystem SC820G / SC840G Zum Aufladen vom Handterminal des Vakuumsystems nur das Original-Netzteil von KNF verwenden. Innerhalb der Reichweite der Funkverbindung können mehrere Vakuumsysteme über die zugehörige Handter- minals parallel betrieben werden. Original-Betriebsanleitung, KNF 339416-339418 06/22...
-
Seite 32: Produktbeschreibung Und Funktion
1 System- auslass 2 HLK 3 Kolbenklem- 4 Auffangkol- 5 Auffangkol- 6 Netzschalter 7 Signalkabel 8 System- einlass 9 Belüftung / Inertgasan- schluss 10 Abscheider 11 Statusanzei- 12 Dreh-/ Druckknopf 13 Kühlmittel- anschluss Abb.3: Produktbeschreibung Vakuumsystem SC820G Original-Betriebsanleitung, KNF 339416-339418 06/22... - Seite 33 Die im Hochleistungskondensator abgeschiedenen Lösungs- mittel werden im Auffangkolben (4) gesammelt, der beschich- tet ist (Berstschutz). Eine Kolbenklemme (3) fixiert den Glas- kolben am Kondensatorflansch. Ein Umlaufkühler oder flie- ßend kaltes Wasser (oder anderes Kühlmedium) kühlt den Hochleistungskondensator auf Kondensationstemperatur. Original-Betriebsanleitung, KNF 339416-339418 06/22...
-
Seite 34: Handterminal
Produktbeschreibung und Funktion Vakuumsystem SC820G / SC840G 6.2 Handterminal 1 Touchscreen 2 Ladeschale 3 Dreh-/Drück- knopf 4 Ladebuchse 5 Ladekontakte Abb.4: Handterminal Original-Betriebsanleitung, KNF 339416-339418 06/22... -
Seite 35: Pumpe
Sind die Akkus weitgehend entladen, ertönt am Handterminal ein Signalton. 6.3 Pumpe Mit dem Netzschalter (6) lässt sich das Vakuumsystem ein- schalten und ausschalten. Über den Dreh-/Drückknopf (3) kann im Betrieb das Vakuumsystem angehalten werden (Not- Halt). Original-Betriebsanleitung, KNF 339416-339418 06/22... - Seite 36 Gas über das Einlassventil (2) an. Im Auf- wärtshub drückt die Membrane das Medium über das Aus- lassventil (1) aus dem Pumpenkopf heraus. Der Förderraum (3) ist vom Pumpenantrieb durch die Membrane getrennt. Original-Betriebsanleitung, KNF 339416-339418 06/22...
-
Seite 37: Gasballast
à Schließen Sie ggf. das Gasballast- ventil. à Falls Inertgas erforderlich ist, KNF Service kontaktieren. Werden dampfförmige Medien gefördert, so kann durch Öffnen des Gasballastventils die Bildung von Kondensat in den Pumpenköpfen minimiert werden. Bei geöffnetem Gasballastventil verschlechtert sich das erreichbare Endvakuum (siehe Kapitel 5 Technische Da- ten [} 26]). -
Seite 38: Transport
Tagegriff. à Verwenden Sie ggf. geeignete Hilfsmittel (Tragegurt, Hebevorrich- tung, etc.). à Tragen Sie ggf. eine passende per- sönliche Schutzausrüstung (z.B. Sicherheitsschuhe, Sicherheits- handschuhe). à Transportieren Sie das Vakuumsystem in der Originalver- packung bis zum Aufstellort. Original-Betriebsanleitung, KNF 339416-339418 06/22... - Seite 39 + 5 bis + 40 Transporttemperatur [°C] - 10 bis + 60 Zul. Feuchte (nicht betauend) 30 bis 85 Tab.18: Transportparameter Achten Sie vor der Inbetriebnahme darauf, dass das Vakuumsystem die Umgebungstemperatur erreicht hat (5 Technische Daten [} 26]). HINWEIS Original-Betriebsanleitung, KNF 339416-339418 06/22...
-
Seite 40: Inbetriebnahme
Wählen Sie einen sicheren Standort (ebene Fläche) für das Vakuumsystem. à Schützen Sie das Vakuumsystem vor Staub. à Schützen Sie das Vakuumsystem vor Vibration, Stoß und äußerer Beschädigung. à Stellen Sie sicher, dass das Betätigen des Netzschalters leicht möglich ist. Original-Betriebsanleitung, KNF 339416-339418 06/22... - Seite 41 Transport des Vakuum- systems. à Befinden sich Flüssigkeiten in den Auffangkolben, so entleeren Sie diese bzw. entsorgen Sie die Flüs- sigkeiten umweltgerecht. à Bewahren Sie die Auffangkolben sicher auf. à Montieren Sie die Auffangkolben nach dem Transport wieder. Original-Betriebsanleitung, KNF 339416-339418 06/22...
-
Seite 42: Inbetriebnahme Vorbereiten
(siehe Kapitel Pumpe anschließen [} 46]) Vakuum- - USB-Bluetooth-Sticks in Handterminal und am system Vakuumsystem (Abscheider) korrekt einge- steckt (siehe Kapitel 8.4 Handterminal mit Vakuum- system verbinden [} 49]) Vakuum- - Ladeschale mit Netzteil verbunden system Tab.19: Betriebsvoraussetzungen für Inbetriebnahme Original-Betriebsanleitung, KNF 339416-339418 06/22... -
Seite 43: Inbetriebnahme Durchführen
Vakuumsystems sicher (siehe Kapitel Bestimmungsgemä- ße Verwendung). à Schließen Sie die nicht bestimmungsgemäße Verwen- dung des Vakuumsystems aus (siehe Kapitel 3.6.2 Vor- hersehbare Fehlanwendung [} 15]). à Beachten Sie die Sicherheitshinweise (siehe Kapitel 3 Si- cherheit [} 11]). Original-Betriebsanleitung, KNF 339416-339418 06/22... - Seite 44 Sie die Störung (sie- he Kapitel Störung beheben). à Drosseln oder regulieren Sie die Luftmenge bzw. Gasmenge nur über den Dreh-/Drückknopf. à Achten Sie darauf, dass der Vaku- umsystemauslass nicht verschlos- sen oder eingeengt ist. Original-Betriebsanleitung, KNF 339416-339418 06/22...
- Seite 45 Prüfen Sie vor der Verwendung eines Mediums Verträglichkeit der medienberührten Komponenten (siehe Kapitel 5 Technische Da- ten [} 26]) mit dem Medium. à Pumpenstillstand Stellen Sie bei Pumpenstillstand in den Leitungen norma- len atmosphärischen Druck her (Pumpe pneumatisch ent- lasten). Original-Betriebsanleitung, KNF 339416-339418 06/22...
- Seite 46 Abb.7: Signalkabel anschließen Achten Sie auf die korrekte Ausrichtung des Signalka- bels am Abscheider (30° Winkel; siehe Abb. 7). 2. Entfernen Sie die Schutzkappen von den pneumatischen Anschlüssen des Vakuumsystems (siehe 1 und 8 bzw. 1 und 7). Original-Betriebsanleitung, KNF 339416-339418 06/22...
- Seite 47 Pumpenausstoß 5. Leiten Sie am pneumatischen Auslass des Vakuumsys- tems den Pumpenausstoß sicher ab. 6. Montieren Sie den Kühlmittelzufluss und -abfluss am Hochleistungskondensator (siehe 12). 7. Stecken Sie den Stecker des Netzkabels in eine ord- nungsgemäß installierte Schutzkontaktsteckdose. Original-Betriebsanleitung, KNF 339416-339418 06/22...
-
Seite 48: Handterminal Ein- Und Ausschalten
Zum Ausschalten des Handterminals drücken Sie den Dreh-/ Drückknopf (Abb. 4/3) ca. 2 Sekunden. Es erscheint eine neue Ansicht im Touchscreen. Wählen Sie zum endgültigen Ausschalten die Taste (Abb. 9/1). 1 Handterminal ausschalten 2 Ausschaltvor- gang Abbre- chen Abb.9: Handterminal ausschalten Original-Betriebsanleitung, KNF 339416-339418 06/22... -
Seite 49: Handterminal Mit Vakuumsystem Verbinden
über den Mini-USB-Anschluss mit dem Vakuumsystem verbunden werden. Bei der Verbindung des Handterminals zum Vakuumsys- tem mittels Kabel kann kein PC über den Mini-USB-An- schluss verbunden werden. Um eine PC anzuschließen, muss das USB-Kabel zwischen Handterminal und Vaku- umsystem entfernt werden. Original-Betriebsanleitung, KNF 339416-339418 06/22... -
Seite 50: Betrieb
Druck an, kann die Pumpe blockieren, woraufhin der Blockierschutz (Antrieb) ausgelöst wird und das Va- kuumsystem abschaltet. à Stellen Sie sicher, dass beim Einschalten kein Druck in den Leitungen herrscht. à Schalten Sie das Vakuumsystem mit dem Netzschalter ein (siehe Abb. 11). Original-Betriebsanleitung, KNF 339416-339418 06/22... - Seite 51 Vakuumsystem SC820G / SC840G Abb.11: Vakuumsystem ein- und ausschalten mit Netzschalter Not-Halt Über den Dreh-Drückknopf kann das Vakuumsystem sofort angehalten werden (siehe Abb. 12). Wird der Not-Halt betä- tigt, leuchtet der Leuchtring (10/6.1 SC820G, SC840G [} 32]) durchgehend rot. Original-Betriebsanleitung, KNF 339416-339418 06/22...
- Seite 52 [} 72]). à Schalten Sie das Vakuumsystem mit dem Netzschalter aus (siehe 6/Abb. 3). à Stellen Sie in den Leitungen normalen atmosphärischen Druck her (Pumpe pneumatisch entlasten). à Ziehen Sie den Netzstecker des Vakuumsystems aus der Schutzkontaktsteckdose. Original-Betriebsanleitung, KNF 339416-339418 06/22...
- Seite 53 Antrieb blockiert 100% AN (Dauerleuchten) Not-Halt gedrückt 50% AN; 50% AUS Zu hohe Temperatur (Antrieb) 90% AN, 10% AUS Andere Störung Tab.20: Störungssignal über Statusanzeige Weitere Informationen finden Sie im Kapitel 13 Störung behe- ben [} 91]. Original-Betriebsanleitung, KNF 339416-339418 06/22...
-
Seite 54: Vakuumsystem Bedienen
Vakuumsystem bedienen Vakuumsystem SC820G / SC840G 10 Vakuumsystem bedienen 10.1 Handterminal 10.1.1 Allgemeine Funktionen und Anzeigen 1 Touchscreen 2 Ladeschale 3 Dreh-/Drück- knopf 4 Ladebuchse 5 Ladekontakte Abb.13: Handterminal Original-Betriebsanleitung, KNF 339416-339418 06/22... - Seite 55 Menüs zur Auswahl der Einheit der Druckanzeige (Abb. 16/4). à Bedientasten (Abb. 15) mit den Funktionen: à Prozess starten und stoppen (4); à Belüftungsventil öffnen und schließen (2); à Kühlmittelventil (Zubehör) des Hochleistungskonden- sators öffnen und schließen (3). Original-Betriebsanleitung, KNF 339416-339418 06/22...
- Seite 56 Befindet sich das Handterminal in der Halterung, werden die Akkus des Handterminals automatisch aufgeladen. Dies geschieht sowohl bei ein- wie auch bei ausgeschal- tetem Handterminal. Stellen Sie sicher, dass das Hand- terminal richtig in der Ladeschale positioniert ist. Original-Betriebsanleitung, KNF 339416-339418 06/22...
- Seite 57 Druckabsen- kung inaktiv -hervorgeho- Abb.14: Anzeigen am Touchscreen ben: automati- sche Druckab- senkung aktiv 5 Einstellungen 6 Prozesszeit 7 Pumpenleis- tung in Pro- zent oder Soll- druck in ge- wählter Druck- einheit (je nach Betriebs- modus) Original-Betriebsanleitung, KNF 339416-339418 06/22...
- Seite 58 4 Taste für den Prozess: Grün = Starten Rot = Been- 5 Taste für auto- matische Druckabsen- kung: Drücken = Be- Abb.15: Menüs und Tasten am Touchscreen enden (der ak- tuelle Istdruck wird als Soll- druck über- nommen) Original-Betriebsanleitung, KNF 339416-339418 06/22...
-
Seite 59: Bedienung
Abb.16: Menü: Einstellungen 10.1.2 Bedienung Menüsprache Um die Menüsprache auszuwählen, gehen Sie in die Einstel- lungen (Abb. 14/5). In den Einstellungen (Abb. 16) können Sie zwischen den Menüsprachen Deutsch, Englisch, Französisch, Italienisch, Spanisch und Niederländisch auswählen (Abb. 17). Original-Betriebsanleitung, KNF 339416-339418 06/22... - Seite 60 Das Display des Prozessdruckes am Handterminal kann wahlweise in mbar, bar, hPa, Torr oder inHg erfolgen (siehe Abb. 18). Auswählen lässt sich die Druckeinheit über die Einstellungen (Abb. 16) und dort über das Menü Druckeinheit (Abb. 16/4). Original-Betriebsanleitung, KNF 339416-339418 06/22...
- Seite 61 Vakuumsystem SC820G / SC840G Abb.18: Menü Druckeinheit Betriebsmodi Der aktuelle Betriebsmodus wird am Touchscreen des Hand- terminals angezeigt. Durch Drücken auf diese Zeile des Touchscreens öffnet sich das Menü für den Wechsel des Be- triebsmodus (siehe Abb. 19). Original-Betriebsanleitung, KNF 339416-339418 06/22...
- Seite 62 Vakuumsystem bedienen Vakuumsystem SC820G / SC840G Abb.19: Auswahl Betriebsmodus Umschalten in manuelle Prozessführung (über Dreh-/ Drückknopf) à Kurzes Drücken des Dreh-/Drückknopfes: Durch betätigen des Drehknopfs während eines aktiven Prozesses wechselt der Prozess in eine "Temporäre Druckreglung". Original-Betriebsanleitung, KNF 339416-339418 06/22...
- Seite 63 Drücken Sie die Taste AUF , um das Belüftungsventil (Abb. 15/2) zu öffnen. Wird die Taste AUF länger als 3 Sekunden gedrückt, so bleibt das Belüftungsventil geöffnet. Bei aktiviertem Belüftungsventil ist das Symbol rot und rotiert (CCW). Original-Betriebsanleitung, KNF 339416-339418 06/22...
- Seite 64 Druckabsenkung (Abb. 14/4) bleibt die Regelung dau- erhaft am detektierten Siedepunkt. Sofern die Druckabsen- kung (Abb. 14/4) aktiv ist, wird nach ca. 30 Sekunden ver- sucht, den nächsten Siedepunkt anzufahren. Dieser Prozess wird bei aktiver Druckabsenkung immer wiederholt (siehe Abb. 20). Original-Betriebsanleitung, KNF 339416-339418 06/22...
- Seite 65 Ein Individueller Arbeitsprozess kann im Betriebsmodus Funk- tion definiert werden. Hierzu können die einzelnen "Arbeits- punkte" nacheinander einprogrammiert und anschließend ge- startet werden. Die Pumpe arbeitet nach dem Start die einzel- nen Arbeitspunkte nacheinander, in den gewünschten Zeitin- tervallen, ab. Original-Betriebsanleitung, KNF 339416-339418 06/22...
- Seite 66 2. Solldruck: p (mbar) / p (bar) / p (hPa) / p (Torr) 3. Zusätzliche Optionen (Spalte „+“) zur Beeinflussung des Funktionsablaufes: à CV1: Kühlmittelventil (Zubehör) öffnen; à CV0: Kühlmittelventil (Zubehör) schließen à S: Sprung - Das System evakuiert/belüftet schnellstmög- lich auf den gewünschten Druck. Original-Betriebsanleitung, KNF 339416-339418 06/22...
- Seite 67 Änderungen an den Funktionswerten (Stützpunkttabelle) werden von der evtl. zur gleichen Zeit verwendeten PC- Software direkt übernommen. Wiederholungen / Löschen von Stützpunkten: In der Spalte für die Zeitabstände können unterhalb des Werts 00:00:00 die folgenden Symbole eingedreht werden: Original-Betriebsanleitung, KNF 339416-339418 06/22...
- Seite 68 Vakuumsystem (z.B., wenn das Vakuumsystem nicht eingeschaltet oder die Funkverbindung im Aufbau oder gestört ist), erscheint im Display des Handterminals das Sym- bol „Keine Verbindung“ (siehe Abb. 22), Zur Abhilfe siehe Kapitel 13 Störung beheben [} 91]. Original-Betriebsanleitung, KNF 339416-339418 06/22...
- Seite 69 Vakuumsystem SC820G / SC840G Abb.22: Anzeige "Keine Verbindung" Handterminal mit Pumpe bekanntmachen (Pairing) 1. Gehen Sie in die Einstellungen am Handterminal (siehe Abb. 14/5). 2. Drücken Sie auf die angezeigte MAC-Adresse des ver- bundenen Bluetooth-Geräts (Abb. 16/6). Original-Betriebsanleitung, KNF 339416-339418 06/22...
-
Seite 70: Akkus Am Handterminal Wechseln
Zur Spezifikation der benötigten Akkus siehe Kapitel 5 Technische Daten [} 26]. Niemals neue Akkus zusammen mit gebrauchten einset- zen. Es müssen stets alle Akkus zugleich gewechselt werden. 7. Deckel wieder montieren. 8. Alte Akkus entsprechend den Vorschriften entsorgen. Original-Betriebsanleitung, KNF 339416-339418 06/22... -
Seite 71: Bedienung Ohne Handterminal
2 Bluetooth / 3 Verbindung Pumpe 4 Verbindung Kühlmittelven- til (Zubehör) des HLK 5 Belüftung / In- ertgasan- schluss 6 Einlass 7 Mini-USB - Anschluss HT über Kabel - Anschluss PC über Ka- Abb.23: Abscheider SC Original-Betriebsanleitung, KNF 339416-339418 06/22... -
Seite 72: Instandhaltung
Pumpen kommen. à Die Instandhaltung darf nur gemäß den gesetzlichen Bestimmungen (z.B. Arbeitssicherheit, Umwelt- schutz) und Vorschriften durchge- führt werden. à Die Instandhaltung darf nur von Fachpersonal oder geschultem und unterwiesenem Personal durchge- führt werden. Original-Betriebsanleitung, KNF 339416-339418 06/22... -
Seite 73: Instandhaltungsplan
à Vakuumsystem Prüfen Sie regelmäßig auf äußere Beschädigung oder Leckage. à Prüfen Sie regelmäßig auf auffällige Veränderungen der Geräusche und Vibra- tionen. à Membrane und Ventilplatten/ Wechseln Sie spätestens, Dichtungen wenn die Pumpenleistung nachlässt. Tab.22: Instandhaltungsplan Original-Betriebsanleitung, KNF 339416-339418 06/22... -
Seite 74: Reinigung
Minuten mit Luft (falls aus Sicherheitsgründen notwendig: mit einem Inertgas). 11.2.2 Vakuumsystem reinigen à Reinigen Sie das Vakuumsystem nur mit einem feuchten Tuch und nicht entzündlichen Reinigungsmitteln. à Wenn Druckluft vorhanden, blasen Sie die Teile aus. Original-Betriebsanleitung, KNF 339416-339418 06/22... -
Seite 75: Membrane, Ventilplatten/Dichtungen Und O-Ringe Wechseln
Pumpenköpfe nacheinander. à Standardmäßig werden bei der Instandhaltung nur die Elastomerteile der Pumpe gewechselt. Für eine Instand- haltung des kompletten Vakuumsystems beachten Sie bit- te Kapitel O-Ringe am kompletten Vakuumsystem wech- seln (optional). Original-Betriebsanleitung, KNF 339416-339418 06/22... - Seite 76 Maßnahmen. Vorbereitende Schritte 1. Lösen Sie die Überwurfschraube der Schlauchverbindung (1/Abb. 24) von der Vakuumsystemkomponente. Benutzen Sie zum Lösen der Überwurfschraube der Schlauchverbindung Abscheider (1/Abb. 24) ggf. einen Gabelschlüssel SW14. 1 Schlauchver- bindung Abb.24: Schlauchverbindung lösen Original-Betriebsanleitung, KNF 339416-339418 06/22...
- Seite 77 6. Lösen Sie die außenliegenden Kopfschrauben (4/Abb. 25) an beiden Pumpenköpfen. Die beiden innenliegenden Kopfschrauben (1/Abb. 26) bleiben dabei zunächst noch fest angezogen. 1 Griff 2 Schraube 3 Griffblende 4 Kopfschraube 5 Schlauchver- bindung HLK Abb.25: Griffblende abmontieren Original-Betriebsanleitung, KNF 339416-339418 06/22...
- Seite 78 1. Markieren Sie Druckplatte (2), Kopfdeckel (3) und Zwi- schenplatte (6) mit einem durchgehenden Bleistiftstrich. Dadurch wird verhindert, dass die Teile später falsch mon- tiert werden. 2. Entnehmen Sie die außenliegenden Schrauben (4/Abb. 25) von den Pumpenköpfen. Original-Betriebsanleitung, KNF 339416-339418 06/22...
- Seite 79 Bei der Pumpe werden die Membranen (7) nacheinander gewechselt, um sicherzustellen, dass die Passscheiben (8) in gleicher Anzahl wie zuvor verwendet werden. 1. Drücken Sie eine Membrane (7) so weit herunter, dass sich die andere Membrane im oberen Umkehrpunkt befin- det. Original-Betriebsanleitung, KNF 339416-339418 06/22...
- Seite 80 1 Kopfschrau- 2 Druckplatte 3 Kopfdeckel 9 Gasballast 10 Verschal- tungs- rohr 11 Schlauch- verbindung 12 Schlauch- verbindung Abb.28: O-Ringe wechseln 1. Ziehen Sie die beiden Pumpenköpfe auseinander. 13 O-Ring Gasballast 14 O-Ring Ver- schaltungs- rohr Original-Betriebsanleitung, KNF 339416-339418 06/22...
- Seite 81 Sitze der Zwischenplatte (6) ein. 5. Führen Sie die Schritte 1 – 4 für den zweiten Pumpenkopf durch. 6. Entsorgen Sie die ausgewechselten Ventilplatten/Dichtun- gen (4) sachgerecht. 7. Stecken Sie das Verschaltungsrohr (10/Abb. 28) wieder in die Kopfdeckel (3). Original-Betriebsanleitung, KNF 339416-339418 06/22...
- Seite 82 Bleistiftstrich auf das Pumpenge- häuse (siehe Abb. 29). Achten Sie dabei darauf, dass die Schlauchverbindung (11) gerade in den Abscheideradapter eingeführt wird. 7. Schrauben Sie die Überwurfschraube der Schlauchverbin- dung (11) 1-2 Umdrehungen von Hand ein. Abb.29: Pumpenkopf montieren Original-Betriebsanleitung, KNF 339416-339418 06/22...
- Seite 83 Anwendung eine Funktionsprüfung durch: à Schließen Sie das Vakuumsystem elektrisch an. à Prüfen Sie das Vakuumsystem auf Funktionalität (u.a. Endvakuum). à Trennen Sie das Vakuumsystem wieder elektrisch und pneumatisch. 4. Integrieren Sie das Vakuumsystem in Ihre Anwendung: Original-Betriebsanleitung, KNF 339416-339418 06/22...
-
Seite 84: O-Ringe Am Kompletten Vakuumsystem Wechseln (Optional)
Hierfür benötigen Sie jeweils das passende Ersatzteil-Set für das komplette Vakuum- system (siehe Kapitel Ersatzteile). 5. Demontieren Sie die Pumpenköpfe wie in Kapitel Mem- brane, Ventilplatten/Dichtungen und O-Ringe wechseln (Abschnitte Vorbereitende Schritte und Pumpenkopf ab- montieren) beschrieben. Original-Betriebsanleitung, KNF 339416-339418 06/22... - Seite 85 11 Schlauch- verbindung 12 Schlauch- verbindung 15 O-Ring 16 O-Ring 17 O-Ring 18 O-Ring 19 O-Ring 20 Schlauch- nippel AS Abb.30: O-Ringe wechseln 2. Wechseln Sie die O-Ringe (16) und (17) an der Schlauch- verbindung Abscheider (11). Original-Betriebsanleitung, KNF 339416-339418 06/22...
- Seite 86 1. Schrauben Sie den Schlauchnippel Abscheider (20) aus dem Abscheideradapter (9/Produktbeschreibung SH820G) heraus. 2. Wechseln Sie den O-Ring (19) des Schlauchnippels (20). 3. Schrauben Sie den Schlauchnippel (20) wieder bis zum Anschlag in den Abscheideradapter ein. Original-Betriebsanleitung, KNF 339416-339418 06/22...
- Seite 87 Vakuumsystem SC820G / SC840G 4. Lösen Sie die Kolbenklemme (3/Abb. 3) und entnehmen Sie den Auffangkolben (4/Abb. 3) vom Abscheideradapter (10/Abb. 3). 5. Wechseln Sie den O-Ring (18) vom Abscheideradapter. 6. Entsorgen Sie die ausgewechselten O-Ringe sachgerecht. Original-Betriebsanleitung, KNF 339416-339418 06/22...
-
Seite 88: Ersatzteile Und Zubehör
Ersatzteile und Zubehör Vakuumsystem SC820G / SC840G 12 Ersatzteile und Zubehör Für die Bestellung von Ersatzteilen und Zubehör, wen- den Sie sich an Ihren KNF-Vertriebspartner oder den KNF-Kundendienst (Kontaktdaten: siehe www.knf.com). 12.1 Ersatzteile Ersatzteile für die Standard-Instandhaltung der Pumpe (siehe 11.3 Membrane, Ventilplatten/Dichtungen und O- Ringe wechseln [} 75]) - Seite 89 *siehe Kapitel 11.4 O-Ringe am kompletten Vakuumsystem wech- seln (optional) [ 84] Ersatzteil-Set Bestellnummer System SC820G* 338823 System SC840G* 338824 Tab.27: Ersatzteil-Set *beinhaltet jeweils das Ersatzteil-Set für die Pumpe + weitere O-Rin- ge für die optionale Instandhaltung des kompletten Vakuumsystems Original-Betriebsanleitung, KNF 339416-339418 06/22...
-
Seite 90: Zubehör
(Schlauch ID 8; PP) Schraubverbindungskappe 025982 rot, GL14 (für Schlauchnippel ID-025981) Schlauchverbindung AS 329998 Schlauchverbindung HLK 317157 Kolbenklemme 025968 Ladeschale inkl. Netzteil 336784 Akkusatz für Handterminalz 339004 (siehe 10.1.3 Akkus am Handterminal wechseln [} 70]) Tab.28: Zubehör Original-Betriebsanleitung, KNF 339416-339418 06/22... -
Seite 91: Störung Beheben
Verbinden Sie das Vakuumsystem über das Netz- steckt. kabel mit einer ordnungsgemäß installierten Schutz- kontaktsteckdose. à Keine Spannung im Prüfen Sie die Raumsicherung und schalten Sie elektrischen Netz. diese ggf. ein. Tab.29: Störungsbehebung: Vakuumsystem ist eingeschaltet, der Netzschalter leuchtet jedoch nicht Original-Betriebsanleitung, KNF 339416-339418 06/22... - Seite 92 über Kreuz anziehen. à Gasballast noch offen Schließen Sie den Gasballast. à Überwurfschraube an Kontrollieren Sie den Sitz der Überwurfschraube. der Schlauchverbin- à Ziehen Sie die Überwurfschraube mit einem Gabel- dung nicht fest genug schlüssel SW14 fest. angezogen. Original-Betriebsanleitung, KNF 339416-339418 06/22...
- Seite 93 Anschlüsse oder Lei- Prüfen Sie die Anschlüsse und Leitungen. tungen sind blockiert. à Entfernen Sie die Blockierung. à Externes Ventil ist ge- Prüfen Sie externe Ventile und Filter. schlossen oder Filter verstopft. Tab.32: Störungsbehebung: Vakuumsystem fördert nicht Original-Betriebsanleitung, KNF 339416-339418 06/22...
- Seite 94 à Kopfteile sind ver- Reinigen Sie die Kopfbauteile. schmutzt. à Dreh-/Druckknopf ist Stellen Sie den Dreh-/Druckknopf auf max. Dreh- nicht auf max. Dreh- zahl. zahl eingestellt. Tab.33: Störungsbehebung: Fördermenge, Druck oder Vakuum zu niedrig Original-Betriebsanleitung, KNF 339416-339418 06/22...
- Seite 95 Ziehen Sie den Netzstecker des Vakuumsystems blockiert. aus der Steckdose. à Lassen Sie die Pumpe abkühlen. à Stellen Sie die Ursache der Blockierung fest und beseitigen Sie diese. Tab.36: Störungsbehebung: Vakuumsystem ist eingeschaltet und läuft nicht, Statusanzeige leuchtet rot Original-Betriebsanleitung, KNF 339416-339418 06/22...
- Seite 96 Andere Störung Ziehen Sie den Netzstecker des Vakuumsystems aus der Steckdose. à Lassen Sie die Pumpe abkühlen. à Kontaktieren Sie den KNF-Kundendienst. Tab.37: Störungsbehebung: Vakuumsystem ist eingeschaltet und läuft nicht, Statusanzeige blinkt rot Fehler Ursache Display des Handtermi- Handterminal nicht eingeschaltet.
- Seite 97 Vakuumsystem SC820G / SC840G Störung kann nicht behoben werden Sollten Sie keine der angegebenen Ursachen feststellen kön- nen, senden Sie das Vakuumsystem an den KNF-Kunden- dienst (Kontaktdaten: siehe www.knf.com). 1. Spülen Sie das Vakuumsystem einige Minuten mit Luft (falls aus Sicherheitsgründen notwendig: mit einem Inert- gas) bei atmosphärischem Druck, um den Pumpenkopf...
-
Seite 98: Rücksendung
Produkt zu verhindern. Fordern Sie ggf. eine Originalver- packung gegen Berechnung an. Rücksendung KNF verpflichtet sich zur Reparatur des Vakuumsystems nur unter der Bedingung, dass der Kunde eine Bescheinigung über das Fördermedium und die Reinigung des Vakuumsys- tems vorlegt. Ebenso ist eine Rückgabe von Altgeräten im Sinne der WEEE möglich. -
Seite 99: Stichwortverzeichnis
Atmosphäre .. 14 Explosionsgruppen ....... 22 Exzenter ........ 36 Kategorie 3/-G ...... 19 Kolbenklemme .... 4, 32, 47 Kopfdeckel ........ 78 Kopfschraube...... 77, 78 Fachpersonal........ 17 Kühlmittelanschluss ...... 32 Fehlanwendung ...... 15 Kundendienst........ 17 Förderrate........ 27 Förderraum........ 36 Original-Betriebsanleitung, KNF 339416-339418 06/22... - Seite 100 O-Ring Schlauchverbindung Signalkabel ........ 32 Hochleistungskondensator . 85 Spannung ........ 28 O-Ringwechsel ...... 80 Statusanzeige ...... 32, 53 Störungsbehebung ....... 91 Fördermenge ........ 94 Netzschalter........ 91 Parameter Statusanzeige ....... 95 Störungssignal ...... 53 Stromaufnahme ...... 28 Original-Betriebsanleitung, KNF 339416-339418 06/22...
- Seite 101 Vakuumsystem reinigen .... 74 Vakuumsystem spülen .... 74 Ventil .......... 26 Ventilplatten/Dichtungen .... 78 Verantwortung des Betreibers .. 12 Verordnungen....... 16 Verpackung ........ 5 Verschaltung ........ 26 Verschleißteilwechsel .... 75 Warnhinweis ........ 7 wartungsfrei ........ 17 Werkzeug ........ 75 Original-Betriebsanleitung, KNF 339416-339418 06/22...
- Seite 104 KNF Neuberger GmbH Alter Weg 3 79112 Freiburg Deutschland Tel. 07664/5909-0 Email: info.de@knf.com www.knf.com KNF weltweit Unsere lokalen KNF-Partner finden Sie unter: www.knf.com...
