5.2
Gri stück und Antrieb zusammen-
und auseinanderbauen
Es gibt Gri stücke mit unterschiedlichen
Durchmessern. Die Vorgehensweise beim
Zusammenbau ist jeweils gleich.

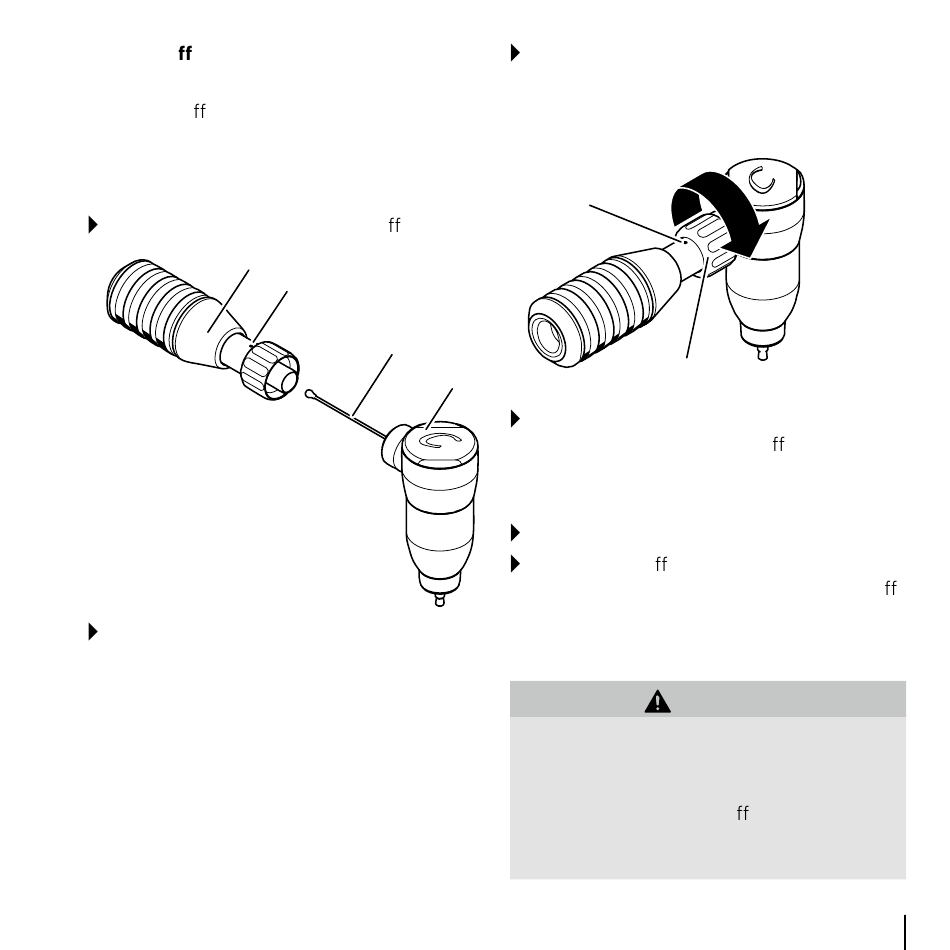

Zum Zusammenbauen:
Stecke den Pleuel (3) in das Gri stück (1).
1
Stelle den Winkel zwischen Antrieb (4)
und Index (2) so ein, dass deine HAWK
SPIRIT oder deine HAWK THUNDER spä-
ter bequem in der Hand liegt.
Der Index markiert die Position, in der
später die Ober- oder Unterseite des
Tattoo-Moduls liegen wird.
Cheyenne HAWK spirit & HAWK thunder
2
3
4
Schraube die Fixiermutter (5) bis zum
Anschlag fest, ohne den eingestellten
Winkel zu ändern.
2
5
Stelle sicher, dass sich der Index (2) nicht
mitdreht, wenn du das Gri stück drehst.
Ziehe ggf. die Fixiermutter fest.
Zum Auseinanderbauen:
Löse die Fixiermutter.
Nimm das Gri stück vom Antrieb ab.
Dabei kommt der Pleuel aus dem Gri -
stück.
5.3
Schutzschlauch aufziehen
VORSICHT
Infektion durch kontaminierten Schutz-
schlauch
Ein unterlassener Wechsel des Schutz-
schlauchs für das Gri stück kann die
Übertragung von Krankheiten zufolge
haben.
