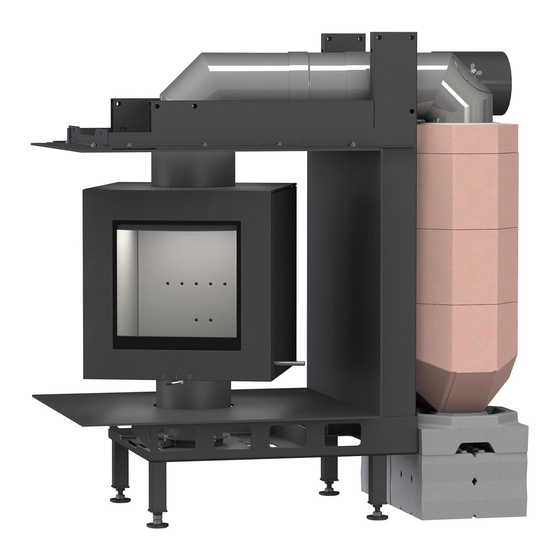

Brunner DF 33 Aufbauanleitung

Vorschau ausblenden Andere Handbücher für DF 33:
Inhaltsverzeichnis

Werbung

Quicklinks

Diese Anleitung herunterladen
Aufbauanleitung
DF 33
©2022

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Brunner DF 33

Inhaltszusammenfassung für Brunner DF 33

  • Seite 1 Aufbauanleitung DF 33 ©2022...

  • Seite 2: Inhaltsverzeichnis

    Maximale Drehweite einstellen (im Handbetrieb)............... 18 Elektrischer Anschluss der Drehfunktion..................19 Maximale Drehweite einstellen (bei motorisch-gesteuertem Betrieb)......... 20 Rauchrohreinbau......................... 21 Brennkammer einbauen......................21 Umlenkplatte einbauen........................23 Zuluftanschluss..........................24 5.10 Abgasanschluss...........................25 5.11 Endarbeiten..........................26 Maßblätter und technische Daten..............Aufbauanleitung DF 33 (1.11) © 2022 Brunner GmbH...

  • Seite 3: Grundsätzliches

    Bewahren Sie die Anleitungen auf. Beachten Sie auch die Online zur Verfügung gestellte Produktdoku- mentation, die Sie unter: Allgemeine Hinweise für den Aufbau der Brunnerprodukte für den handwerklichen Ofenbau. (https://www.brunner.de/Allgemein/AA_Allgemeine_Hinwei- se_für_den_Aufbau_de.pdf) laden können. © 2022 Brunner GmbH Aufbauanleitung DF 33 (1.11)

  • Seite 4: Gerätebeschreibung

    Zugang zur Mechanik bauseits ge- währleistet werden. Über einen seitlichen Zugang unterhalb des Drehfeuers ist der ausreichende Zugang zur Mechanik der Drehbewegung nicht gewährleistet! LIEFERUMFANG Die Lieferung besteht aus unterschiedlichen Verpackungseinheiten je nach Konfiguration der Anlage. Aufbauanleitung DF 33 (1.11) © 2022 Brunner GmbH...

  • Seite 5: Bauteile

    D028153 C-Träger variabel mit Blende Rauchrohr D028106-01 Blendensatz 1 2 Variante B: D028136 C-Träger mit Blendensatz 2 D028153 C-Träger variabel mit Blende Rauchrohr D028129-01 Blendensatz 2 3 Optional D028160 Drehautomat mit Steuerung © 2022 Brunner GmbH Aufbauanleitung DF 33 (1.11)

  • Seite 6: C-Träger (D028153)

    BLENDSATZ KOMPLETT (D028106-01 BZW. D028129-01) Teilenr. Blendsatz: Pos. Bezeichnung Stk. D028106-01 D028129-01 D028103-01 D028130-01 BG Blende oben D028105-01 D028133-01 BG Blende hinten D028104-01 D028132-01 BG Blende unten D028149-01 D028149-01 Blende unten Einleger Aufbauanleitung DF 33 (1.11) © 2022 Brunner GmbH...

  • Seite 7: Guss Zusammenbau

    GUSS ZUSAMMENBAU © 2022 Brunner GmbH Aufbauanleitung DF 33 (1.11)

  • Seite 8: Feuerraumauskleidung (D028020)

    D028074 BG - Luftstellhebel D003484 BG Griff Luftsteller rund D028075 Luftschieberwelle G022038 Betätiger Luftschieber FEUERRAUMAUSKLEIDUNG (D028020) Pos. Teilenr. Bezeichnung Stk. D028023 Seitenwandstein links D028022 Rückwandstein D028025 Umlenkstein D028024 Seitenwandstein rechts D028021 Bodenstein Aufbauanleitung DF 33 (1.11) © 2022 Brunner GmbH...

  • Seite 9: Bg Tür (D028019)

    02543 Linsenflanschschraube M4x6 D028063 Dichtschnur für Glasscheibe 2 D8x1510mm D028056 Glasscheibe innen D028055 Dichtschnur für Glasscheibe D8x1465mm D028047 Glashalterahmen 800115 Senkschraube M6x20 D028060 Türscharnier unten D028057 Rollenlager für Türschließung D028058 Türgriff DF33 © 2022 Brunner GmbH Aufbauanleitung DF 33 (1.11)

  • Seite 10: Adapter (Optional)

    Für den Abgasanschluss mit Stahlhaube, MSS nach hinten bzw. oben ist der Adapter Teilenr. D028195 er- forderlich. Abb. 1: Bauteil D028195 Für den Abgasanschluss mit MAS 440 bzw. den betreffenden Ring ist der Adapter Teilenr. D028194 erfor- derlich. Abb. 2: Bauteil D028194 Aufbauanleitung DF 33 (1.11) © 2022 Brunner GmbH...

  • Seite 11: Aufbau

    AUFBAU AUFSTELLEN Auslieferungsstand: © 2022 Brunner GmbH Aufbauanleitung DF 33 (1.11)
  • Seite 12 Bei statischer Belastung des Anbaurahmens ist eine Verstrebung zur Rückwand/Decke erforderlich. Aufbauanleitung DF 33 (1.11) © 2022 Brunner GmbH...

  • Seite 13: Zusammenbau

    ZUSAMMENBAU VORSICHT Verletzungsgefahr beim Handling! Wir empfehlen die Arbeiten mit mindestens zwei Personen durchzuführen. © 2022 Brunner GmbH Aufbauanleitung DF 33 (1.11)
  • Seite 14 Bei den Varianten mit EAS / EOS muss nun die Türkontakt- leitung in das Standrohr eingezogen werden. Ausreichend Kabellänge ins Standrohr legen damit das Kabel später in den Korpus des DF gezogen und mit der Leitung vom Türkontaktschalter verbun- den werden kann. Aufbauanleitung DF 33 (1.11) © 2022 Brunner GmbH...
  • Seite 15 Ausrichten Die Mechanik der Drehbewegung un- terhalb des DF-Korpus muss für War- tungszwecke erreichbar sein. Wird nicht die Blende unten verwendet, so muss bauseits die Erreichbarkeit si- chergestellt werden. © 2022 Brunner GmbH Aufbauanleitung DF 33 (1.11)
  • Seite 16 Standrohr belassen da- mit für Wartungszwecke die Steckverbindung später in den Korpus des DF gezo- gen werden kann. Soll der Luftklappenstellmotor unterhalb des C-Trägers montiert werden ist das Halte- blech zu montieren. Aufbauanleitung DF 33 (1.11) © 2022 Brunner GmbH...
  • Seite 17 Teil des Verbindungsrohrs zur Nachheizfläche (Bohrung mus bauseits erstellt werden) montiert. Beachten sie, dass das Thermoelement im Ersatzteilfall erreichbar ist. Beachten Sie für die weiteren Schritte die Montageanleitung der EAS / EOS! © 2022 Brunner GmbH Aufbauanleitung DF 33 (1.11)

  • Seite 18: Maximale Drehweite Einstellen (Im Handbetrieb)

    MAXIMALE DREHWEITE EINSTELLEN (IM HANDBETRIEB) maximale Drehweite nach rechts: maximale Drehweite nach links: Aufbauanleitung DF 33 (1.11) © 2022 Brunner GmbH...

  • Seite 19: Elektrischer Anschluss Der Drehfunktion

    Die elektrischen Bauteile der Drehautomatik können wie nebenstehend gezeigt angeschlos- sen werden. Die Fernsteuerung ist bereist ab Werk mit der Elektronik gekoppelt. Optinal kann zusätzlich zur Fernbedienung ein manueller Taster angeschlossen werden. © 2022 Brunner GmbH Aufbauanleitung DF 33 (1.11)

  • Seite 20: Maximale Drehweite Einstellen (Bei Motorisch-Gesteuertem Betrieb)

    Stromschlag! Arbeiten an der elektrischen Installation darf nur ein qualifizierter Fachbetrieb durchführen. Die elektrischen Anschlüsse stehen unter Netzspannung. Diese kann zu einem elektrischen Schlag führen. Beachten Sie alle zutreffenden Vorschriften. maximale Drehweite nach links: maximale Drehweite nach rechts: Aufbauanleitung DF 33 (1.11) © 2022 Brunner GmbH...

  • Seite 21: Rauchrohreinbau

    RAUCHROHREINBAU BRENNKAMMER EINBAUEN D028038 © 2022 Brunner GmbH Aufbauanleitung DF 33 (1.11)
  • Seite 22 Aufbauanleitung DF 33 (1.11) © 2022 Brunner GmbH...

  • Seite 23: Umlenkplatte Einbauen

    D028038 UMLENKPLATTE EINBAUEN D028048 © 2022 Brunner GmbH Aufbauanleitung DF 33 (1.11)

  • Seite 24: Zuluftanschluss

    ZULUFTANSCHLUSS Aufbauanleitung DF 33 (1.11) © 2022 Brunner GmbH...

  • Seite 25: 5.10 Abgasanschluss

    Abb. 3: Adapter montieren Abb. 4: Doppelbogen setzen 5.10.2 MIT MAS 440 10085.1 D028112 Beachten Sie, dass für eine spätere Montage des Thermoelementes der Thermoelementanschluss (X) im Zwischenring (10085.1) nach hinten zeigen muss! © 2022 Brunner GmbH Aufbauanleitung DF 33 (1.11)

  • Seite 26: 5.11 Endarbeiten

    R009095-01 R009042 10085.1 5.11 ENDARBEITEN Blende Rauchrohrverkleidung anbringen Aufbauanleitung DF 33 (1.11) © 2022 Brunner GmbH...
  • Seite 27 Blende unten und Einleger anbringen Um die Mechanik für die Drehbewe- gung im Falle von Servicearbeiten er- reichen zu können müssen Blende und Einleger abnehmbar verbaut wer- den! © 2022 Brunner GmbH Aufbauanleitung DF 33 (1.11)
  • Seite 28 Maßblätter - DF 33 DF 33 mit Nischenverkleidung 01 DF 33 mit Nischenverkleidung 01 Stand: 2022-08-16...
  • Seite 29 Maßblätter - DF 33 DF 33 mit Nischenverkleidung 02 DF 33 mit Nischenverkleidung 02 Stand: 2022-08-16...
  • Seite 30 Maßblätter - DF 33 DF 33 ohne Nischenverkleidung DF 33 ohne Nischenverkleidung Stand: 2022-08-16...
  • Seite 31 Maßblätter - DF 33 Nischenverkleidung 01 mit MSS Nischenverkleidung 01 mit MAS Stand: 2022-08-16...
  • Seite 32 Maßblätter - DF 33 Nischenverkleidung 01 mit GNF 8 Für Zeichnungsdaten zur CAD-Planung empfehlen wir PaletteCAD. Laufend aktualisierte Maßzeichnungen unter ww- w.brunner.de Rahmen/Abgasstutzen/Verbrennungsluftstutzen/Frontvarianten/Traglager farblich markiert. Stand: 2022-08-16...

  • Seite 33: Planung Und Einbau - Df

    Planung und Einbau - DF 33 Geprüft nach EN 13229 W EN 13229 WA Werte bei Betriebsweise Nennleistung Speicherbetrieb Geeignet für alle Bauweisen nach Fachregel Daten für Funktionsnachweis Nennwärmeleistung Brennstoffumsatz kg/h Feuerungsleistung Abgasmassenstrom Stutzentemperatur (vor Nachheizfläche) °C Abgastemperatur nach 1 x nebenstehende Nachheizfläche (GNF 8/10) °C...
  • Seite 34 Technische und Sortiments-Änderungen sowie Irrtum und D-84307 Eggenfelden Druckfehler vorbehalten. Tel.: +49 (0) 8721/771-0 / Fax: +49 (0) 8721/771-100 Nachdruck und Vervielfältigung, auch auszugsweise, nur Email: info@brunner.de mit ausdrücklicher Genehmigung des Herausgebers. Art.Nr.: 202017 Aufbauanleitung DF 33 (1.11) © 2022 Brunner GmbH...
