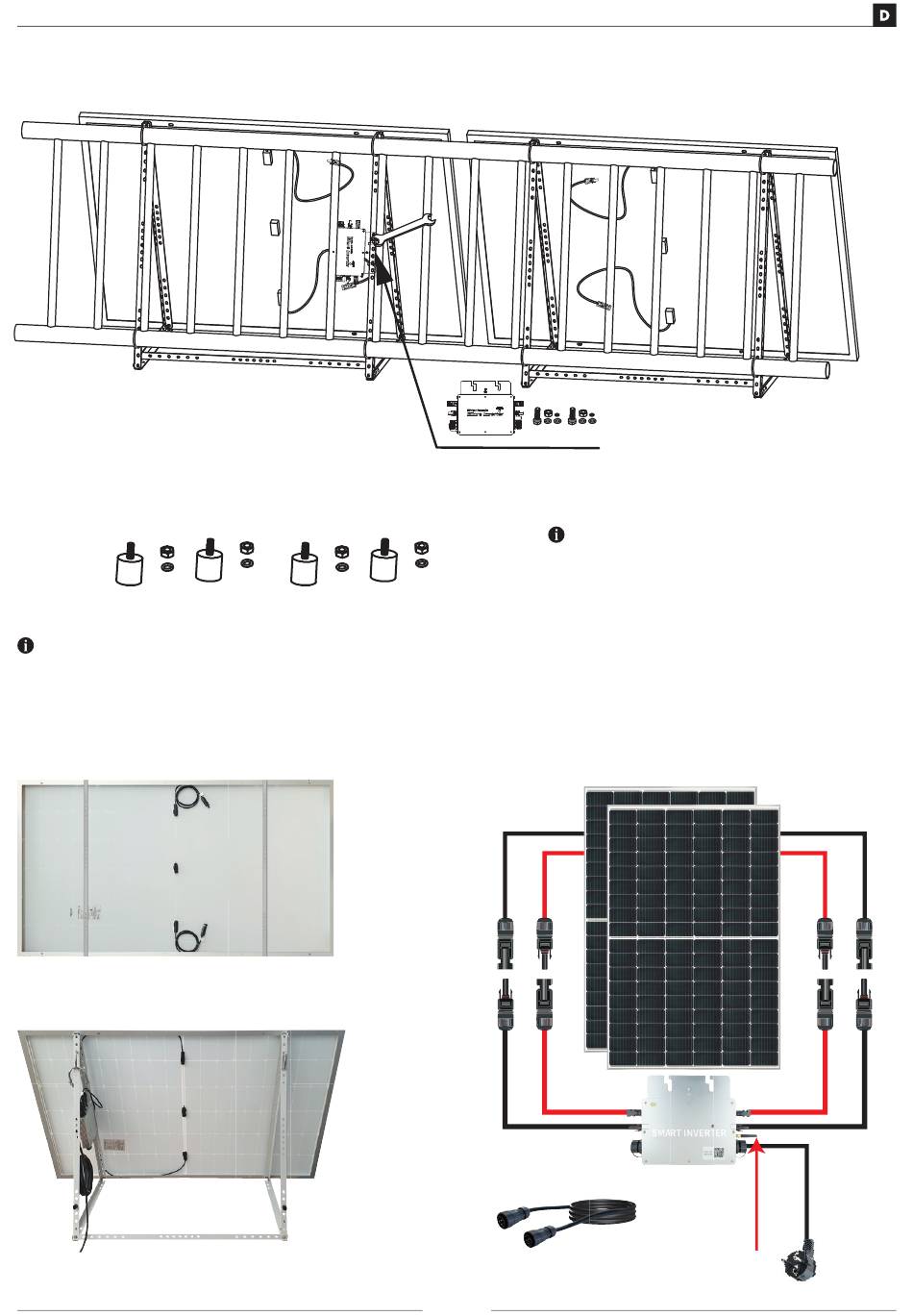

Installationsschema für zwei Solarmodule

Empfohlene Einbauposition des Mikrowechselrichters

Montieren Sie die Gummistoßdämpfer entsprechend den tatsächlichen Gegebenheiten.
HINWEIS
Bitte bringen Sie vor Inbetriebnahme die Kommunikationsantenne am Wechselrichter an.
Montage Formen:
Senkrecht
30° Winkel
HINWEIS
Montieren Sie die Gummistoßdämpfer
entsprechend
um es vor Beschädigungen zu schützen.
Anschlussgrafik:
Anschluss
Modul 1
1 m Anschlusskabel
für 2. Wechselrichter
9
BEDIENUNGSANLEITUNG
Ihrem Balkongeländer,
Solarmodule
Anschluss
Wechselrichter
Antenne
(Bitte vor Inbetrieb-
nahme eindrehen)
Modul 2
5 m Schuko
Anschlusskabel
